Кућни пуњач за ЕВ са једним пиштољем 7КВ

Направљен за снаге од 7кВ (једнофазни) до 22кВ (трофазни), кућни пуњач са једним пиштољем ЦСИВЕИ фабрике 7КВ се инсталира директно на зидове, стубове или структуралне стубове — елиминишући захтеве за простором у земљи и одржавајући паркинг просторе неометаним. Елегантно кућиште са ИП55 оценом садржи конектор типа 2 са интегрисаном футролом за каблове, одржавајући кабл за пуњење уредним и удаљеним од земље. Корисници се аутентификују преко уграђеног РФИД читача или пратеће апликације за паметне телефоне, док ОЦПП 1.6Ј повезивост повезује пуњач са главним позадинским платформама за даљинско праћење, извештавање о сесијама и динамичко управљање оптерећењем. Свеобухватна електрична сигурност је обезбеђена кроз заштиту од преостале струје типа А + 6мА осетљиву на једносмерну струју, заштиту од прекомерне струје и пренапона и функцију заустављања у нужди. За локације без одговарајућих зидова, опциони додатак за подно постоље претвара исту јединицу у елегантан пуњач на стубу без унутрашњих модификација. Било да се ради о приватној резиденцији, паркингу за запослене или паркингу за госте, кућни пуњач ЕВ са једним пушком 7КВ пружа поуздано пуњење преко ноћи и на радном месту уз минималну инфраструктурну сложеност.

Апликације производа

За локације где су једноставност, ниска цена и ефикасност простора кључни, ЕВ кућни пуњач са једним пиштољем 7КВ обезбеђује дискретно зидно место за пуњење. Може се инсталирати на постојеће структуре или поставити са опционим постољем за максималну флексибилност.

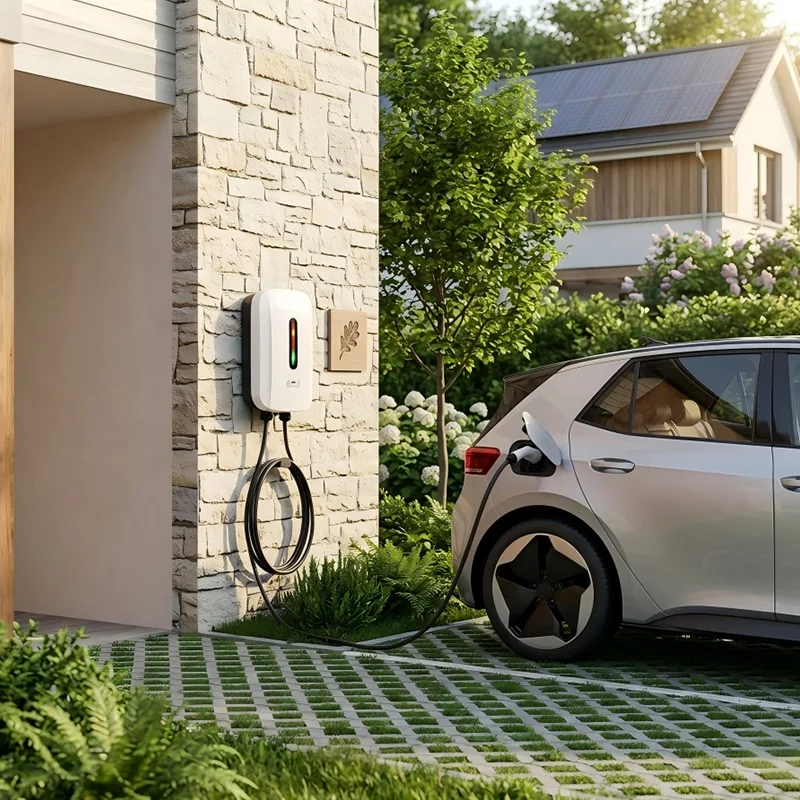

Приватне резиденције и гараже

Власници кућа са наменским паркингом ван улице могу да монтирају овај пуњач на зид гараже или спољашњи зид куће. Испоручује пуну ноћно пуњење од 7 кВ или до 22 кВ за компатибилна возила, користећи стандардну домаћу струју. Танак профил одржава инсталацију уредном, док РФИД или контрола апликација ограничава употребу на чланове породице.

Паркинг за апартмане и кондоминијуме

Вишестамбене зграде могу доделити зидне пуњаче појединачним станарима у наменским подрумима или наткривеним паркинг просторима. Пуњач се лако поставља на бетонске стубове или преградне зидове. Интеграција са ОЦПП позадином зграде омогућава наплату енергије по становнику и балансирање оптерећења у више јединица, осигуравајући да се главно напајање зграде никада не преоптерећује.

Наплата запослених на радном месту

Канцеларије и пословни паркови могу да обезбеде ЕВ пуњење као цењену предност за запослене без жртвовања паркинг места. Јединице монтиране на зид дуж периметра паркинга или на структуралним стубовима служе по једном наменском простору. Запослени се прикључују током радног дана, а функције паметног заказивања пуњача могу дати приоритет пуњењу током сати соларне производње или тарифних периода ван радног времена.

Малопродаја и угоститељство

Хотели, ресторани и тржни центри могу да додају пуњење ЕВ за госте уз минималне сметње. Монтажа на зид поставља пуњач уредно на челу паркинг места за купце. Пуњач се може конфигурисати за бесплатан приступ са кључном картицом за особље или за плаћене сесије путем КР кода, а све се управља преко стандардне ОЦПП платформе.

Постављање постоља за отворене парцеле

На отвореним паркинг просторима без зидова, опциони комплет за постоље претвара исту зидну јединицу у танак, самостојећи пуњач. Ово је идеално за приградске малопродајне паркове, паркинг за посетиоце у рекреативним центрима и прилазне путеве где је монтажа на зид непрактична. Мешовита употреба конфигурација зидова и постоља на једној локацији смањује сложеност набавке.

Тецхницал Дееп Диве

Кућни пуњач за ЕВ са једним пиштољем 7КВ комбинује компактно кућиште са ИП55 оценом са напредном контролном електроником и потпуном везом, што га чини флексибилним градивним елементом за било коју мрежу за пуњење електричних возила.

Ефикасна испорука енергије и усклађеност

Пуњач испоручује једнофазни 7кВ (230В, 32А) или трофазни 11кВ/22кВ (400В, 16А/32А) у складу са ИЕЦ 61851-1 Моде 3. Уграђени контролер управља комуникацијом Цонтрол Пилот-а, прилагођавајући максималну струју пуњења која је доступна на возилу. Јединица је унапред конфигурисана за стандард регионалне мреже, са подесивом поставком максималне струје која је доступна преко позадине за сценарије управљања оптерећењем.

Вишеслојна електрична безбедност

Безбедност је обезбеђена помоћу уређаја за диференцијалну струју типа А у комбинацији са наменским 6мА ДЦ осетљивим модулом за детекцију у складу са ИЕЦ 62955. Ово штити од чистих једносмерних струја грешке које могу да заслепе стандардне РЦД типа А, што је критичан захтев за савремена електрична возила. Уређаји за заштиту од прекомерне струје, пренапона, поднапона и пренапона су интегрисани у главни енергетски пут. Моторизовани релеј искључује излаз у случају било каквог квара, а дугме за хитно заустављање на предњој плочи нуди додатну ручну тачку за изолацију.

Конструкција хардвера и отпорност на животну средину

Кућиште је израђено од поцинкованог челика са завршном обрадом у праху отпорном на УВ зрачење, тестирано на ИП55 за улазак воде и прашине и ИК10 за механичке ударе. Погодан је за уградњу на покривене или изложене спољашње локације, поуздано ради од -30°Ц до +55°Ц. Унутрашња електроника је конформно обложена како би се одупрла влази и кондензацији. Монтажни носач омогућава сигурно причвршћивање на бетон, циглу или конструкцијски челик; Опције улаза за каблове са задње или доње стране дозвољавају скривено ожичење за чист изглед.

Кориснички интерфејс и повезивање

ЛЕД статусни прстен високе осветљености или опциони ЛЦД екран дају јасан статус пуњења на први поглед. РФИД читач усаглашен са ИСО 14443 обезбеђује контролу приступа, опционо упарен са Блуетоотх или Ви-Фи за интеракцију са апликацијом на паметном телефону. Уграђени ОЦПП 1.6Ј (надоградив на 2.0.1) стек се повезује са системима за управљање мрежом преко Етхернета, Ви-Фи-ја или интегрисаног 4Г модема. Функције укључују даљинско покретање/заустављање, податке о сесији у реалном времену, ажурирања фирмвера и паметне распореде пуњења. Баферовање ванмрежних трансакција осигурава да се подаци о сесији не изгубе ако веза привремено падне.

Управљање кабловима и ергономија

Кабл типа 2 од 5 метара (доступна опција типа 1) са ергономским конектором је трајно везан. Интегрисана бочна футрола безбедно спаја конектор када се не користи, држећи кабл од земље и лежиште уредним. Дизајн футроле поставља утикач на удобну висину, смањујући напрезање током повезивања.

Флексибилно управљање оптерећењем и енергијом

Пуњач подржава локално управљање оптерећењем преко Модбус РТУ/ТЦП, омогућавајући му да се интегрише са контролерима на нивоу локације, соларним инвертерима или системима за складиштење батерија. У инсталацијама са више пуњача, групни контролер може ограничити укупну потражњу на локацији, померити сесије пуњења или дати приоритет соларној потрошњи. Ова сигурност за будућност омогућава повећање броја електричних возила без потребе за скупом надоградњом мреже.

Опциона конверзија постоља

Комплет за постоље од топло поцинкованог челика може се уградити без икаквих модификација на јединицу пуњача. Постоље обезбеђује стуб са интегрисаним кабловским каналом и подном плочом за тешке услове. Омогућава постављање пуњача за монтирање на зид свуда где је доступна равна површина, обједињујући спецификацију производа у различитим условима на локацији.

Често постављана питања

П1: Који нивои снаге су доступни и колико брзо ће се мој аутомобил пунити?

Кућни пуњач ЕВ са једним пиштољем 7КВ доступан је у конфигурацијама од 7кВ (једнофазни), 11кВ (трофазни) и 22кВ (трофазни). Стварна брзина пуњења зависи од уграђеног пуњача вашег возила. Типичан ЕВ са уграђеним пуњачем од 7 кВ ће добити приближно 40–50 км домета на сат при 7 кВ, или брже ако возило подржава трофазно пуњење од 11 кВ или 22 кВ.

П2: Може ли се овај пуњач инсталирати на отвореном без додатне заштите?

Да. Кућиште са ознаком ИП55 отпорно је на кишу, прашину и излагање УВ зрачењу. Направљен је да ради на отвореном током целе године, са конформно обложеном електроником која је отпорна на влагу. Једноставна зидна инсталација са задњим улазом за каблове пружа потпуну заштиту од временских прилика.

П3: Шта ако немам одговарајући зид?

Доступан је опциони комплет за подно постоље. Постоље користи исту јединицу пуњача и једноставно се причвршћује за бетонску подлогу. Ово вам омогућава да примените исти модел пуњача иу зидним и самостојећим апликацијама у оквиру једног пројекта.

П4: Могу ли да контролишем ко користи пуњач и рачун за енергију?

Да. Интегрисани РФИД читач или пратећа апликација омогућава аутентификацију корисника. Преко ОЦПП бацкенд-а, можете поставити појединачне тарифе, пратити потрошњу по кориснику и генерисати извештаје о наплати. За приватне инсталације, једноставна бела листа РФИД картица је све што је потребно.

П5: Да ли пуњач подржава соларно пуњење или пуњење ван радног времена?

Кућни пуњач ЕВ са једним пиштољем 7КВ подржава ОЦПП профиле паметног пуњења и Модбус интеграцију са локалним системима за управљање енергијом. То значи да се може програмирати да се пуни само када је вишак соларне енергије доступан, или да се аутоматски закаже сесије током периода ван вршног нивоа електричне енергије.

П6: Које сертификате има пуњач?

Пуњач је ЦЕ сертификован и усклађен је са ИЕЦ 61851-1, ИЕЦ 62196 и релевантним регионалним ЕМЦ и безбедносним директивама. Наш производни погон има сертификат ИСО 9001, а свака јединица пролази завршно електрично тестирање пре испоруке.

П7: Које одржавање је потребно?

Врло мало. Препоручујемо годишњи визуелни преглед кабла, конектора и кућишта. Предњи поклопац омогућава приступ унутрашњим компонентама, а модуларни дизајн значи да се контролер, РФИД модул или релеј могу брзо заменити ако је потребно. За сервисирање није потребна тешка опрема.

Градски блок мешовите употребе — Интеграција пуњења у стамбеним и малопродајним објектима

Позадина

Новоизграђено урбано насеље комбиновало је приземне малопродајне јединице са стамбеним становима изнад. Програмер је желео да понуди наменско пуњење ЕВ у заједничком подземном паркингу и за становнике и за малопродајне купце. Паркинг је имао стандардне уске преграде и бројне структуралне стубове, али ограничен простор.

Тхе Цхалленге

Подземна гаража је била типичан урбани дизајн - бетонски стубови у правилним мрежама, зидови око периметра и уска подручја за окретање. Подни пуњачи би ометали проток саобраћаја или би потрошили вредна паркинг места. Корпорација је такође захтевала да инфраструктура за пуњење не мења путеве за евакуацију пожара или смањује број доступних паркинг места.

Становницима је било потребно приватно, додељено пуњење у њиховим наменским одељцима, док су малопродајни простори хтели да понуде плаћено пуњење купцима у неколико одређених места за посетиоце у близини улаза у супермаркет. Једно решење је морало да служи за оба случаја употребе са минималном сложеношћу инсталације.

Зашто зидни АЦ пуњачи са једним пиштољем?

Конструктивни стубови и периметарски зидови обезбедили су идеалне тачке монтаже. Зидни пуњач са једним пиштољем причвршћен за колону на челу додијељеног простора сваком становнику користио је нулту површину. Танак, вертикални профил пуњача поравнат са лицем стуба, остављајући одељак у потпуности употребљивим, а пролаз несметаним.

За одељке за купце у близини супермаркета, четири зидне јединице су инсталиране на бочном зиду, од којих свака служи једно обележено ЕВ лежиште. Они су конфигурисани преко ОЦПП бацкенд-а као јавни пуњачи са опцијом плаћања КР кодом, док су резидентни пуњачи постављени на приватни режим, повезани са индивидуалним рачунима стана преко РФИД кључева.

Цела инсталација није захтевала сидрење на земљи, нове бетонске подлоге и губитак паркинг места. Каблирање је ишло дуж постојећих носача каблова на плафону, спуштајући стубове до сваког пуњача. Електричним капацитетом локације управљао је локални контролор оптерећења који је комуницирао са сваким пуњачем преко Модбус-а, ограничавајући укупну вршну потражњу током вечерњих сати када су се становници враћали кући.

Деплоимент

Инсталирано је 60 наших кућних пуњача за ЕВ са једним пиштољем од 7КВ (тип 2). Педесет шест је постављено на структурне стубове за становнике, а четири на зид малопродајне зоне за потребе корисника. Три опциона комплета за постоља су коришћена за низ утора на средини рампе где није било стуба или зида. Цео пројекат је завршио електричар у згради током шест недеља, уз минималне сметње у приступу паркингу.

Резултати

●  Активирано је 60 паркинг места за ЕВ без губљења ниједног стандардног паркинг места, задовољавајући примарни услов корпорације.

●  Станари су добили приватно, увек доступно место за пуњење које се наплаћује директно у њихов стан, елиминишући сваку потребу за заједничким редовима или заједничким терминалима за плаћање.

●  Малопродајни купци су добили врхунску погодност за пуњење електричних возила која је повећала време проведено у куповини, а супермаркет је пријавио позитивне повратне информације.

●  Програмер је успео да пласира станове као „спремне за ЕВ“, функцију која је допринела бржој продаји и већој вредности по јединици.

●  Јединствена спецификација производа за зидне инсталације и постоља поједноставила је одржавање и смањила залихе резервних делова за тим објеката зграде.
