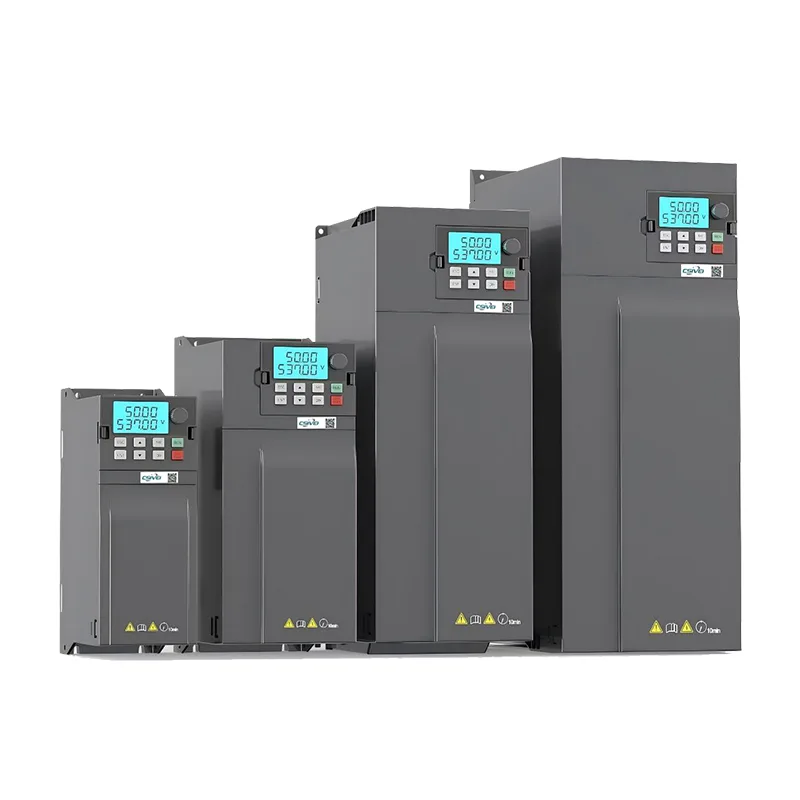

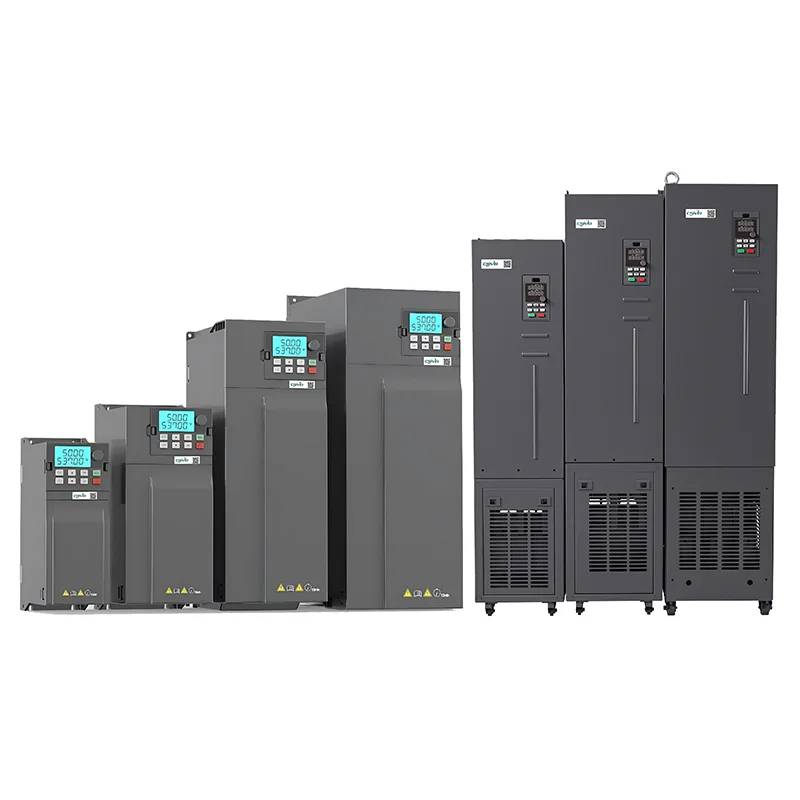

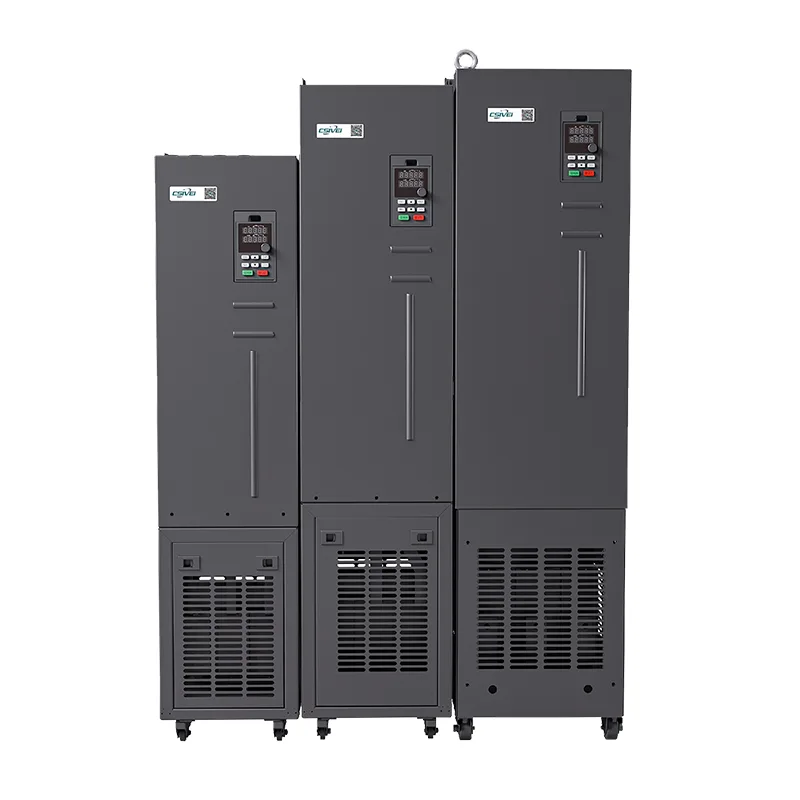

3-фазни АЦ драјв ВФД високих перформанси

Купите ВФД 3-фазни погон наизменичне струје високих перформанси из фабрике Цсивеи у Кини. Дизајниран је за тешке индустријске примене и погодан за велике вентилаторе, центрифугалне пумпе, компресоре и транспортне траке производних линија. Пружа изузетан обртни момент и стабилност при континуираном раду. Покренут напредном векторском контролом затворене петље, овај драјв подржава велики стартни момент, уграђену ПЛЦ функционалност, вишеструке комуникационе протоколе (Модбус, Профибус опционо) и интуитивну ЛЦД тастатуру за праћење у реалном времену. ИП20 кућиште са опционим ИП40 филтером обезбеђује поузданост у захтевним окружењима.

Шта је ВФД 3-фазни претварач наизменичне струје високих перформанси и зашто је важан?

У својој основи, фреквентни фреквентни претварач регулише брзину и обртни момент мотора подешавањем фреквенције и напона напајања. Али наш ЦСИВЕИ ВФД иде далеко од основне контроле брзине.

Омогућава меко покретање за смањење механичког напрезања, динамички одзив обртног момента за велика оптерећења и оптимизацију енергије у реалном времену која директно смањује потрошњу електричне енергије. За операције које захтевају прецизну синхронизацију — као што су транспортери са више секција, системи за дозирање или пумпе са контролом притиска — овај погон обезбеђује тачност и поновљивост које захтева ваш процес.

Укратко, трансформише мотор са фиксном брзином у флексибилан, интелигентан актуатор који се прилагођава вашим производним потребама у реалном времену.

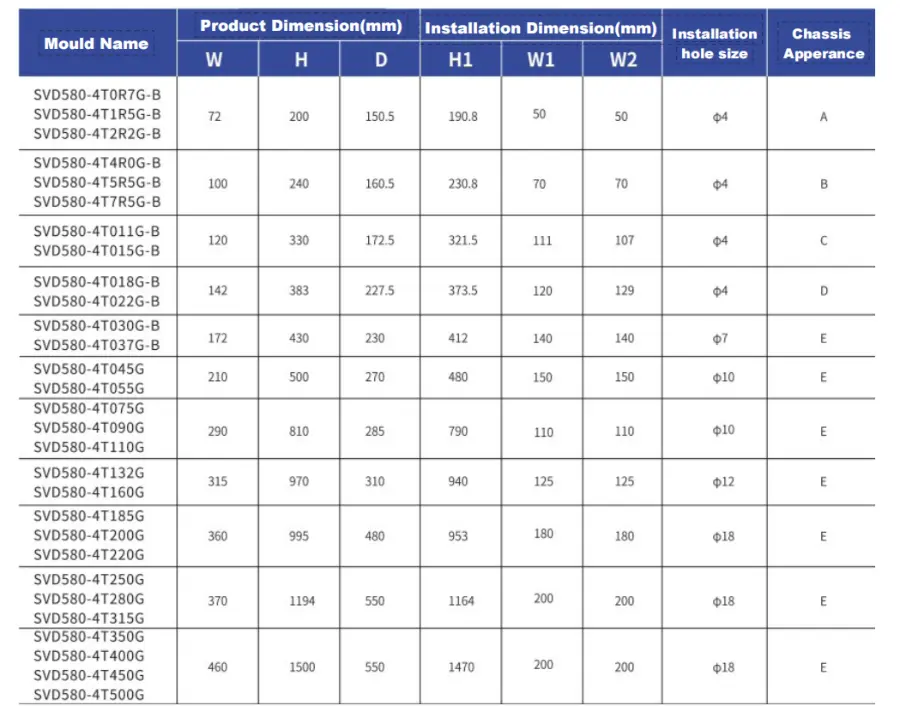

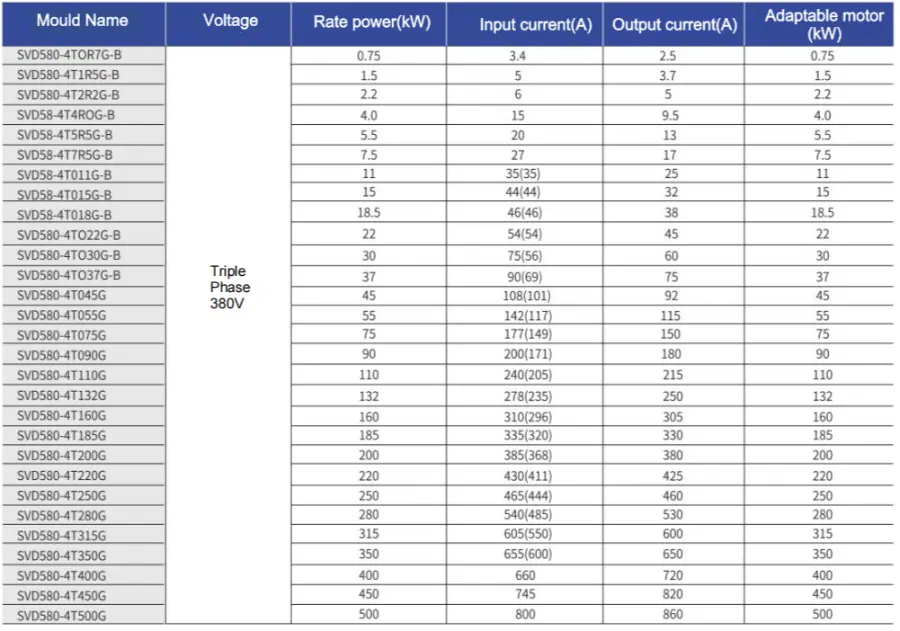

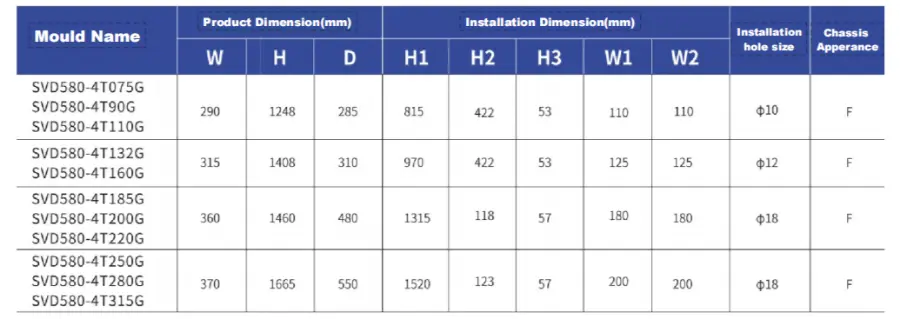

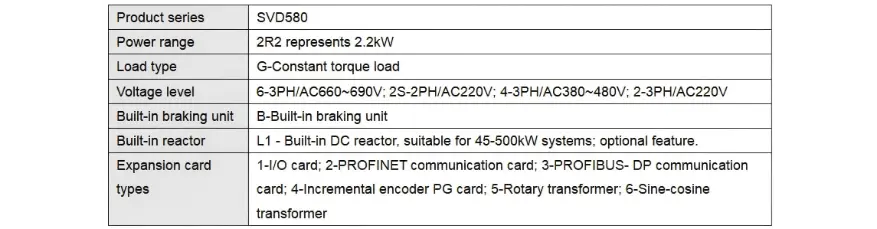

Основни параметри и спецификације

Кључне предности

1. Изузетан обртни момент ниске фреквенције

Хигх Перформанце 3 Пхасе АЦ Дриве ВФД испоручује 150% номиналног обртног момента на 0,5 Хз у режиму векторске контроле без сензора (СВЦ). То значи поуздано покретање и стабилан рад чак и при великим почетним оптерећењима — као што су дробилице, пумпе за стајњак или вентилатори високе инерције — где се конвенционални погони често прекидају или застоје.

2. Уграђено ограничење обртног момента (функција „багера“)

За разлику од стандардних ВФД-а који се једноставно активирају на прекомерној струји, наш погон укључује интелигентну функцију ограничавања обртног момента. Аутоматски ограничава обртни момент током наглих промена оптерећења, спречавајући механички удар и неочекиване застоје. Ова карактеристика је посебно драгоцена за апликације са флуктуирајућим оптерећењима, као што су мешалице, екструдери и опрема за дизање.

3. Аутоматска регулација напона (АВР)

Када напон мреже флуктуира — што је уобичајено у индустријским зонама — АВР функција одржава стабилан излазни напон мотора. Ово штити ваше намотаје, обезбеђује конзистентан обртни момент и спречава непријатне падове напона.

4. Флексибилни режими управљања

Изаберите између СВЦ векторске контроле отворене петље за динамички одзив високих перформанси или В/Ф контроле за једноставније апликације типа вентилатора/пумпе. Погон такође подржава В/Ф раздвајање, омогућавајући независно подешавање напона и фреквенције за специјализоване поставке мотора.

5. Интегрисана ПЛЦ & ПИД функционалност

Уграђена програмибилна логичка способност решава једноставне задатке аутоматизације без потребе за екстерним ПЛЦ-ом. Интегрисани ПИД контролер омогућава контролу процеса у затвореној петљи — на пример, одржавање константног притиска у систему водоснабдевања или стабилне температуре у расхладном уређају — користећи стандардне сензоре повратне спреге.

Типичне апликације

ЦСИВЕИ Хигх Перформанце 3 Пхасе АЦ Дриве ВФД је пројектован за тешке индустријске примене које захтевају висок почетни обртни момент и непрекидан рад:

Велике пумпе – ​​пумпе за наводњавање, пумпе за одводњавање, главне пумпе за довод воде

Центрифугални компресори – индустријски ваздушни компресори, расхладни системи

ХВАЦ расхладни уређаји – вијчани расхладни уређаји, центрифугални расхладници, велики уређаји за руковање ваздухом

Опрема за рударство – пумпе за стајњак, вентилатори, дробилице

Машине за обраду метала – стругови, глодалице, пресе

Са напредном векторском контролом и вишеструким комуникацијским опцијама, неприметно се интегрише у аутоматизоване производне линије.

ФАКс

Да ли ми треба екстерни кочиони отпорник?

Зависи. Ако вам је потребно брзо успоравање или оптерећење има велику инерцију — као што су центрифуге, дизалице, дизалице или машине за намотавање — онда да, требаће вам један. На погонима који имају унутрашњу кочиону јединицу, отпорник управља регенеративном енергијом да би се избегле грешке пренапона и скратило време заустављања. За вентилаторе и пумпе са споријим успоравањем, обично га можете прескочити.

Који су комуникациони протоколи подржани?

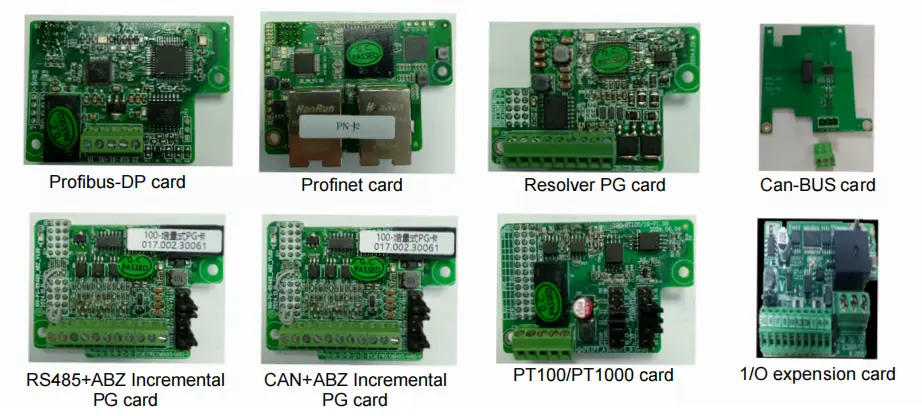

Сви ЦСИВЕИ драјвери стандардно долазе са Модбус РТУ преко РС485. Доступни су опциони модули за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет. Они вам омогућавају интеграцију са главним ПЛЦ и СЦАДА системима за даљински надзор, промене параметара и централизовану контролу.

Које заштите су уграђене у драјв?

ЦСИВЕИ уређаји укључују солидан скуп заштита: пренапон, поднапон, прекомерна струја, кратак спој, превисока температура (расхладни елемент), губитак фазе на улазу или излазу и преоптерећење мотора (електронско термално преоптерећење, И²т). Ово помаже да ствари раде поуздано и продужавају век трајања опреме.

Како ВФД штеди енергију?

За оптерећења променљивог обртног момента као што су вентилатори и пумпе, снага следи законе афинитета—пропорционална је коцки брзине. Смањење брзине за 20% смањује потрошњу енергије за отприлике 50%. Функција аутоматске оптимизације енергије (АЕО) смањује напон како би одговарао стварном оптерећењу ради додатне уштеде. Режим мировања такође искључује мотор током периода мале потражње, елиминишући потрошњу енергије у стању мировања.

Који је типични животни век ВФД-а и како да га одржавам?

Уз правилну инсталацију и услове, ВФД може трајати 10-15 година. Кључно одржавање: одржавајте кућиште чистим—нагомилавање прашине убија ефикасност хлађења; проверите вентилаторе за хлађење (обично трају 3-7 година; замените ако су бучни или не раде); проверите кондензаторе ДЦ магистрале—старе са временом и температуром—ако је драјв ускладиштен више од две године, промените поклопце пре укључивања; пратити температуру околине; повремено правите резервне копије параметара на тастатури или спољној меморији. Брза инспекција сваких 6–12 месеци помаже да се избегну изненађења.

Цустомер Цасе Студи

Фабрика за прераду хране суочила се са сталним нагомилавањем производа и празнинама у више секција транспортера. Ручна подешавања брзине била су неефикасна и узроковала су честе застоје линија.

Наше решење– Три ЦСИВЕИ Хигх Перформанце 3 Пхасе АЦ Дриве ВФД су инсталиране на кључним секцијама транспортера, повезане преко Модбус-а са централним ПЛЦ-ом ради координисане контроле брзине.

Постигнути резултати:

Брзине транспортера су аутоматски синхронизоване са стопом производње у реалном времену

Застоји смањени за 25%

Време промене производа је смањено са 30 минута на 10 минута

Решење је накнадно проширено на шест додатних производних линија

Овај случај показује како наш ВФД доноси мерљива оперативна побољшања, а не само теоријске предности.

●  Решење је проширено на шест додатних производних линија.
