280КВ ВФД систем за пречишћавање воде

ЦСИВЕИ 280КВ ВФД систем за пречишћавање воде је погон високог капацитета пројектован за ултра тешке индустријске примене. Дизајниран за велике компресоре, екструдере, рудничке дизалице и пумпе велике снаге, овај погон пружа бескомпромисне перформансе и поузданост. Садржи напредну векторску контролу са високим почетним обртним моментом, уграђени ЕМИ филтер, редундантни систем хлађења и опсежне опције комуникације укључујући Етхернет/ИП и Профинет. Чврсто ИП20/ИП21 кућиште са ојачаним сабирницама обезбеђује стабилан рад у најзахтевнијим индустријским окружењима. Са интелигентним управљањем енергијом и свеобухватним дијагностичким могућностима, обезбеђује снагу и прецизност потребне за критичне индустријске процесе.

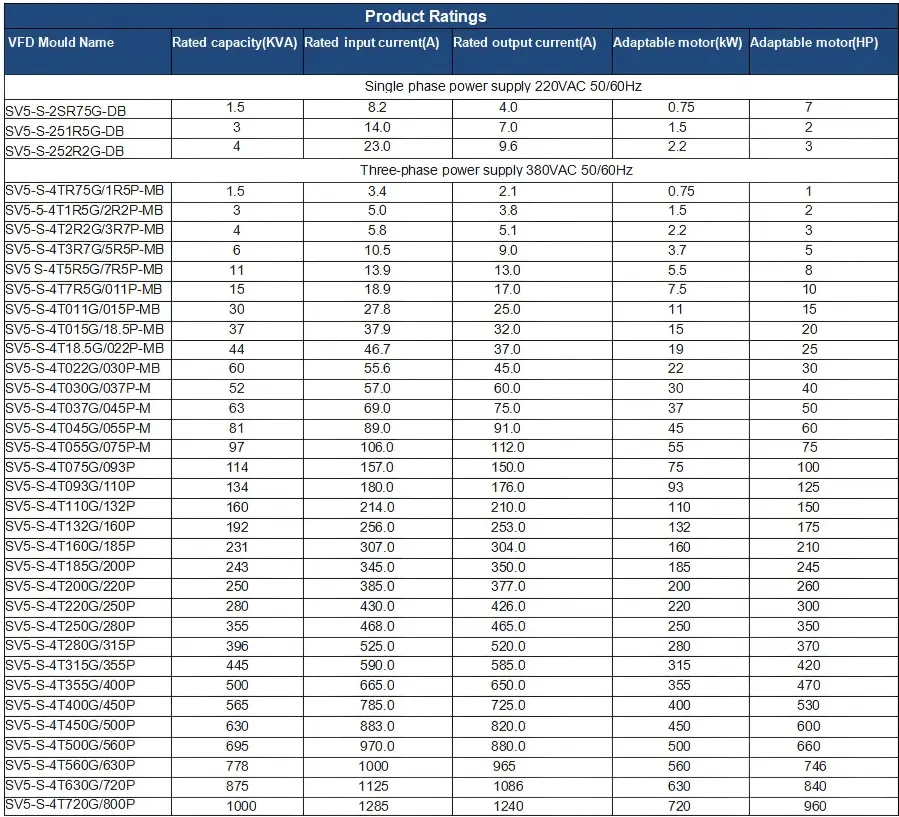

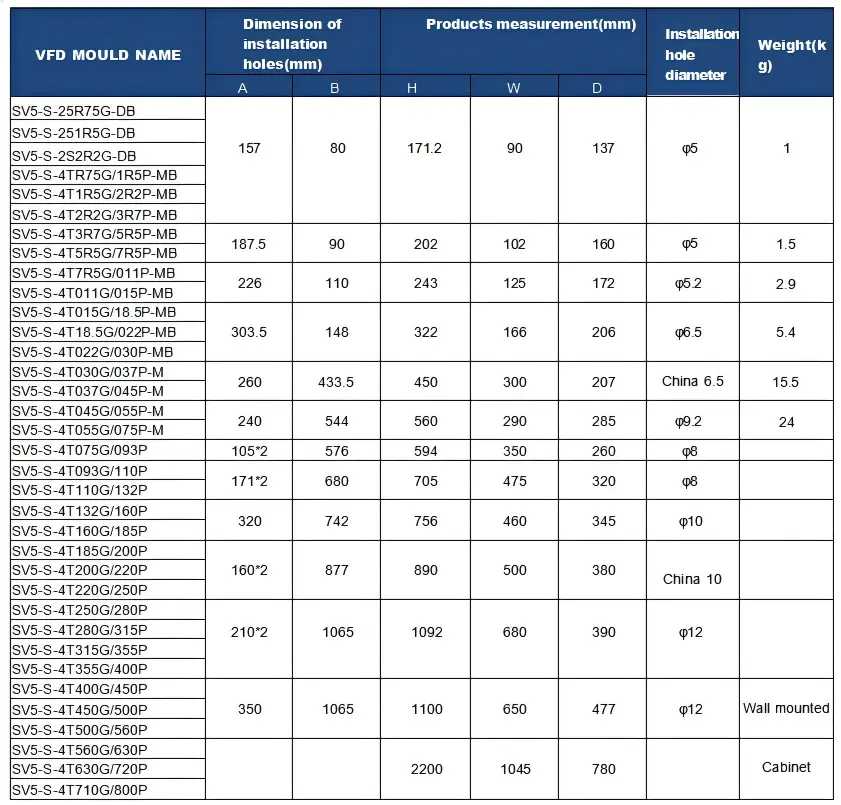

Основни параметри и спецификације

Типичне апликације

ЦСИВЕИ 280КВ ВФД систем за пречишћавање воде је погон велике снаге за мега-индустријске пројекте:

Пумпе великих размера – општински водовод, главне пумпе за наводњавање

Вентилатори велике снаге – вентилација рудника, аеротунел, главни вентилатори расхладног торња

Компресори – велике индустријске ваздушне станице, компресори процесног гаса

Рударство – САГ млинови, куглични млинови, транспортери са великим растојањима

Производња електричне енергије – напојне пумпе за котлове, ИД/ФД вентилатори у термоелектранама

Његов модуларни дизајн омогућава лако одржавање и сервисирање у скученим просторима.

Лако руковање и једноставно подешавање

ЦСИВЕИ ВФД серија даје предност једноставности употребе, смањујући време инсталације и поједностављујући свакодневни рад за инжењере и особље за одржавање.

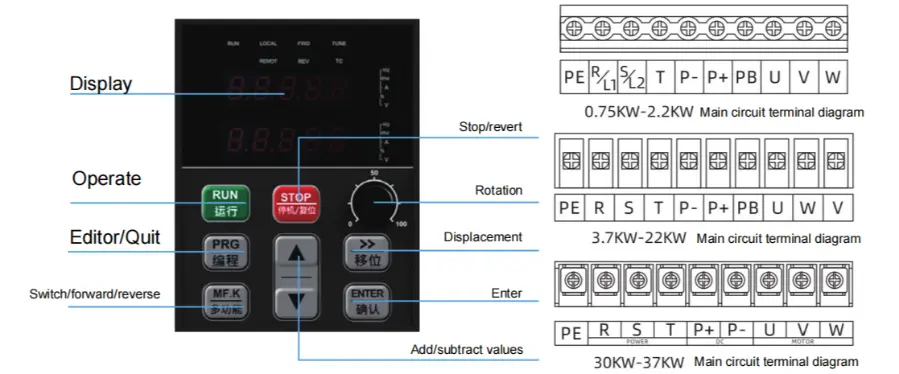

Интуитивна тастатура – ​​ЛЕД/ЛЦД тастатура пружа јасан приказ параметара и брзу навигацију. Групе параметара су логички организоване, а подршка на више језика обезбеђује приступачност за глобалне кориснике.

Чаробњак за брзи почетак – подешавање корак по корак води кориснике кроз основну конфигурацију параметара за неколико минута. Унапред конфигурисани макрои апликације (вентилатор/пумпа, транспортер, константни обртни момент) омогућавају подешавање једним додиром за уобичајене апликације.

Функција копирања параметара – Учитавање параметара са једног уређаја на тастатуру и преузимање на више драјвова, значајно смањујући време подешавања за системе са више уређаја и обезбеђујући конзистентну конфигурацију.

Тастатура која се може уклонити – Тастатура се може монтирати на даљину помоћу продужног кабла, омогућавајући практичан рад са врата контролне табле или удаљених локација.

Компактан дизајн – Отисак који штеди простор омогућава упоредну монтажу, максимизирајући густину панела и смањујући захтеве за величином ормарића.

ФАКс

Како да отклоним уобичајене грешке?

Диск приказује кодове грешака на тастатури за брзу дијагнозу:

●  ОЦ (прекомерна струја) – проверите кратке спојеве, проблеме са намотајима мотора или време убрзања

●  ОВ (пренапон) – проверите кочиони отпорник (ако се користи) или је време успоравања прекратко

●  УВ (поднапон) – проверите улазно напајање и ожичење

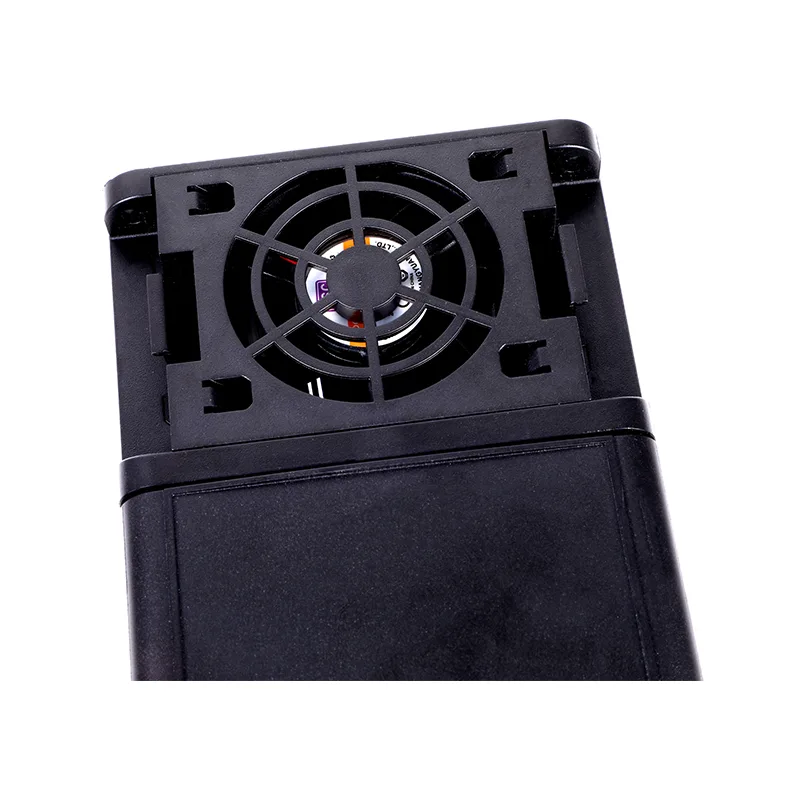

●  ОХ (превисока температура) – проверите вентилатор за хлађење, температуру околине и размак за монтажу

●  ОЛ (преоптерећење) – проверите оптерећење мотора, повећајте време убрзања или размислите о повећању погона

●  Приручник има пуну табелу кодова грешака са детаљним корацима. Ако нешто и даље није у реду, ЦСИВЕИ техничка подршка може помоћи.

Која је разлика између В/Ф контроле и векторске контроле?

В/Ф контрола одржава фиксни однос напона и фреквенције. У реду је за вентилаторе, пумпе и опште апликације где прецизна контрола брзине није критична. Векторска контрола раздваја флукс и обртни моменат тако да можете да их контролишете независно—што вам даје већи почетни обртни момент (до 150% на 0,5Хз) и бољу прецизност брзине. Вектору без сензора није потребан енкодер; вектор затворене петље ради, и повећава прецизност брзине на 0,1%. Већина ЦСИВЕИ драјвова подржава оба, тако да можете изабрати онај који одговара вашој апликацији.

Да ли могу да користим једнофазни улазни ВФД са трофазним мотором?

Да. ЦСИВЕИ-ов 280КВ ВФД систем за пречишћавање воде узима једнофазно улазно и излазно трофазно напајање за мотор. То је уобичајено подешавање када је доступно само једнофазно напајање, али желите ефикасност и поузданост трофазног мотора. Само се уверите да напон мотора одговара излазу погона—230В трофазни.

Како ВФД штеди енергију?

За оптерећења променљивог обртног момента као што су вентилатори и пумпе, снага следи законе афинитета—пропорционална је коцки брзине. Смањење брзине за 20% смањује потрошњу енергије за отприлике 50%. Функција аутоматске оптимизације енергије (АЕО) смањује напон како би одговарао стварном оптерећењу ради додатне уштеде. Режим мировања такође искључује мотор током периода мале потражње, елиминишући потрошњу енергије у стању мировања.

Да ли ВФД долази са гаранцијом и техничком подршком?

Да. ЦСИВЕИ дискови долазе са стандардном гаранцијом од 18 месеци од датума производње (или 12 месеци од инсталације, шта год је касније). Опције продужене гаранције су доступне за критичне апликације. Глобална техничка подршка је доступна путем е-поште, телефона и онлајн ресурса—укључени су кориснички приручници, водичи за апликације и софтвер за конфигурацију.

Случај купца: Снабдевање водом под сталним притиском

Стамбени комплекс у југоисточној Азији доживљавао је флуктуирајући притисак воде током вршних сати коришћења, што је довело до притужби станара. Постојећи систем пумпи је радио фиксном брзином, трошећи енергију током периода мале потражње.

Решење: ЦСИВЕИ 280КВ ВФД систем за пречишћавање воде је инсталиран за контролу главне пумпе за повишење притиска, са сензором притиска који даје повратну информацију уграђеном ПИД контролеру.

Резултати:

Стабилан притисак воде одржава се на 4,5 бара без обзира на потребу

Потрошња енергије смањена за 38% у поређењу са фиксном брзином

Мотор пумпе се смањује са 20+ пута дневно на континуирани несметан рад

Рок отплате остварен за 11 месеци

Систем поуздано ради више од две године без непланираних застоја.
