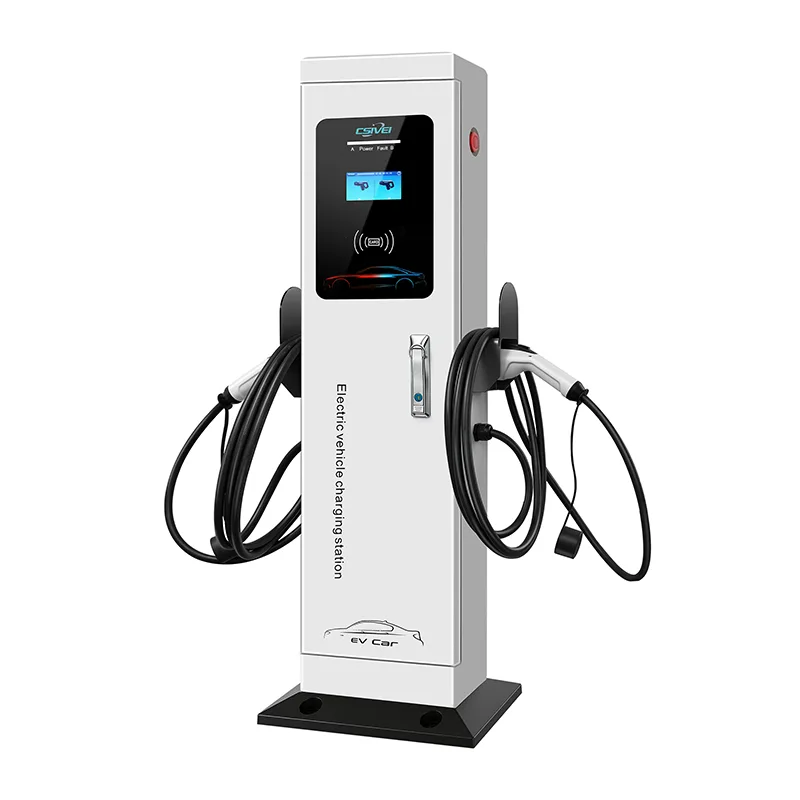

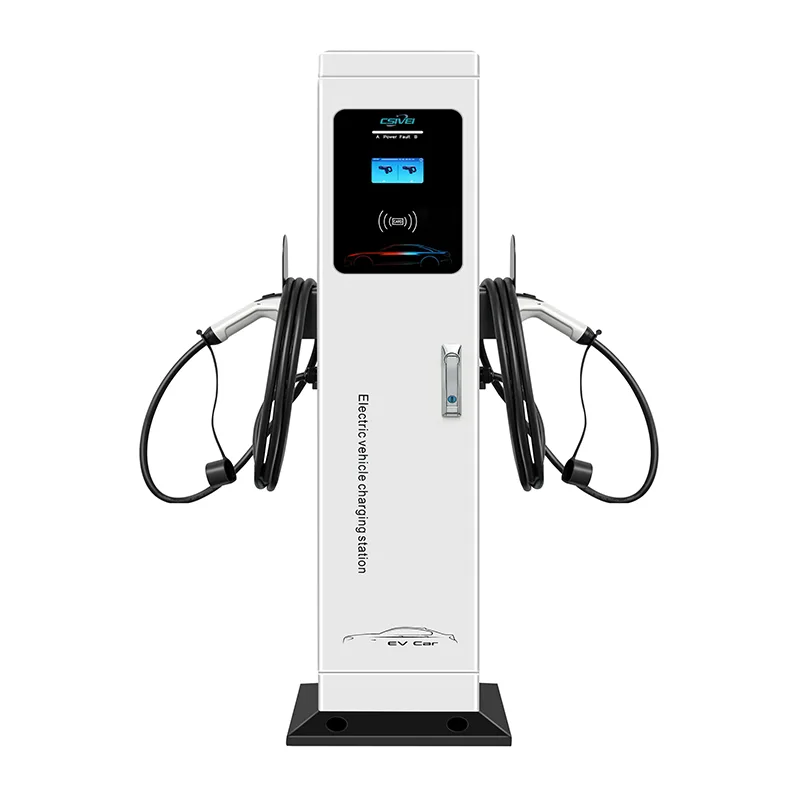

Станица за пуњење наизменичном струјом са два пиштоља

Овај подни АЦ пуњач подржава 7кВ, 11кВ или 22кВ по пиштољу, са укупним излазом којим управља уграђени динамички контролер оптерећења. Када су два возила прикључена, расположива снага се интелигентно дели – на пример, модел од 22 кВ по пиштољу на трофазном напајању од 32 А може истовремено да испоручи 11 кВ сваком возилу, или пуних 22 кВ једном возилу када је један простор празан. Постоље се монтира на бетонску подлогу или поплочану површину помоћу четири анкер вијка, елиминишући сваку потребу за зидним конструкцијама. Два одвојена конектора типа 2 са кабловима од 5 метара и појединачним футролама за каблове одржавају сваки одељак уредним и лаким за коришћење. РФИД и аутентификација заснована на апликацији омогућавају независан приступ и наплату по пиштољу, док ОЦПП 1.6Ј конекција интегрише оба пиштоља као одвојене тачке пуњења у било коју позадину мреже. Кућиште од поцинкованог челика са ознаком ИП55 са отпорношћу на удар ИК10 издржава спољашње услове током целе године, од -30°Ц до +55°Ц. Свеобухватна електрична безбедност укључује заштиту од преостале струје типа А + 6мА ДЦ осетљиву, заштиту од прекомерне струје, пренапона и пренапона по пиштољу, плус централно заустављање у нужди. Са својим дизајном са једним постољем и два лежишта, стална станица за пуњење наизменичном струјом са два пиштоља значајно смањује трошкове инсталације, каблирања и одржавања за било који пројекат са више лежишта.

Идеалне апликације

Тамо где дуготрајно паркирање задовољава потребу за ефикасним опслуживањем више одељења, Станица за пуњење наизменичне струје са два пиштоља преполовила је трошкове хардвера и инсталације пуњењем два возила са једног самоносног постоља.

Стамбене заједнице и стамбени комплекси

За вишестамбене објекте са наменским паркингом на отвореном, једно постоље са двоструким оружјем постављено између два додељена резидентна увала пружа сваком лично место за пуњење. Станари се аутентификују сопственом РФИД картицом, а сесије се наплаћују на рачуне појединачних станова. Заједничко постоље значи мање темеља и електричних инсталација, смањујући трошкове инсталације и визуелни неред на уређеним површинама.

Паркинг за запослене на радном месту и пословном парку

Компаније које нуде ЕВ пуњење као бенефицију за запослене могу да опслужују два суседна паркинг места са једног пуњача. Запослени се прикључе по доласку и добију пуну наплату до краја радног дана. ОЦПП позадина омогућава наплату по кориснику или бесплатну алокацију, док отисак са двоструким оружјем држи подручја за циркулацију отворена. Динамичко балансирање оптерећења осигурава да електрични капацитет локације никада не буде прекорачен, чак и када се додаје више пуњача.

Хотели, одмаралишта и места за одмор

Паркинг за госте у хотелима и одмаралиштима често има упарене увале на отвореним парцелама или испод структура у сенци. Један АЦ пуњач са двоструким пиштољем између два лежишта пружа врхунске погодности за ЕВ без затрпавања пејзажа. Гости се аутентификују путем КР кода или кључа собе, а хотел може да управља бесплатним или плаћеним пуњењем по лежишту са централне контролне табле.

Флеет & Цар-Схаре Депо

Мале и средње флоте које користе лака ЕВ – као што су чворишта за изнајмљивање аутомобила, општински моторни базени или корпоративне услуге за дељење аутомобила – могу да паркирају два возила по пуњачу преко ноћи. Планирано пуњење преко позадинских секвенци сесија ради оптимизације трошкова енергије, док независно мерење по пиштољу прати потрошњу возила или одељења. Самостојећи дизајн омогућава флексибилне промене распореда како се састав возног парка развија.

Јавне и општинске парцеле

Паркиралишта у власништву града и улице могу удвостручити покривеност пуњења без удвостручавања броја стубова. Једно постоље између два означена одељка за ЕВ пружа чистији улични пејзаж и мање препрека за пешаке. Интегрисано управљање кабловима чини пролазе чистим, а двоструко независно обрачунавање чини спровођење и наплату прихода једноставним.

Тецхницал Дееп Диве

Станица за пуњење наизменичне струје са двоструким пиштољем интегрише две независно контролисане тачке за пуњење у једно компактно постоље, комбинујући паметно управљање напајањем са робусним инжењерингом на отвореном.

Двоканално интелигентно балансирање оптерећења

Уграђени контролер за управљање енергијом прати расположиви капацитет снабдевања и потребе оба повезана возила у реалном времену. Када је само једно возило укључено, пуна називна струја — до 32 А по фази — се испоручује том пиштољу. Када се друго возило повеже, контролер динамички дистрибуира струју између две утичнице. У типичној трофазној конфигурацији од 22кВ са напајањем од 32А, сваки пиштољ прима 11кВ (16А по фази) истовремено. Систем се такође може конфигурисати са статичким поделом или доделом приоритета, дајући више снаге одређеном одељку ако је потребно. Ово спречава искључење главног прекидача уз максималну искоришћеност доступне мрежне везе.

Независно мерење и контрола по пиштољу

Сваки излаз се третира као засебна тачка пуњења у складу са ИЕЦ 61851-1. Два наменска микроконтролера управљају сигналима Цонтрол Пилота, континуирано комуницирајући са уграђеним пуњачем сваког возила. Мерење енергије по пиштољу користи МИД сертификована бројила (опционо), обезбеђујући прецизност на нивоу обрачуна за приходне апликације. Контрола релеја, детекција кварова и евидентирање сесије су потпуно независни по каналу, што значи да квар на једном пиштољу не утиче на други.

Свеобухватна електрична заштита

Пуњач садржи уређај за диференцијалну струју типа А са детекцијом осетљивом на једносмерну струју од 6 мА према ИЕЦ 62955, штитећи оба пиштоља од наизменичне и једносмерне струје цурења уземљења. За сваки канал је обезбеђена независна заштита од пренапона, пренапона и поднапона, поред уређаја за заштиту од пренапона. У случају било каквог квара, наменски моторизовани релеј искључује погођени излаз у року од милисекунди. Централно дугме за заустављање у нужди које се може закључати обезбеђује ручну изолацију оба пиштоља.

Чврсто постоље спремно за употребу на отвореном

Постоље је израђено од поцинкованог челика са УВ-стабилизованим прашкастим премазом, постижући ИП55 и ИК10 оцене. Стуб се причвршћује за бетонску подлогу или поплочану површину преко основне плоче тешке дебљине са четири анкер вијка. Опције доњег и задњег улаза за каблове одговарају постојећим подземним каналима. Дизајн вентилисане колоне са филтрираним чеповима за одвод спречава унутрашњу кондензацију. Сви ПЦБ-ови и конектори су конформно обложени против влаге и ваздуха препуног соли.

Кориснички интерфејс и повезивање

Централни ЛЕД екран од 4,3 инча или опциони екран осетљив на додир обезбеђују статус сесије за оба пиштоља истовремено. Два РФИД читача — по један са сваке стране — омогућавају независну аутентификацију корисника. Опције комуникације укључују 4Г, Ви-Фи и Етхернет. Уграђени контролер подржава ОЦПП 1.6Ј/2.0.1, омогућавајући извештавање о трансакцијама по пиштољу, даљинско покретање/заустављање, ажурирања фирмвера и паметне профиле пуњења. Офлајн режим локално кешира трансакције и синхронизује се када се повезивање врати.

Цабле Манагемент

Сваки пиштољ је опремљен 5-метарским каблом типа 2 (тип 1 опционо). Наменске футроле за каблове постављене са стране држе оба кабла од земље, позициониране за једноставно повезивање једном руком. Дизајн футроле усмерава каблове напоље и надоле, спречавајући заплитање између два пиштоља и чувајући пролазе безбедним.

Спреман за енергетску интеграцију

Модбус РТУ/ТЦП интерфејси омогућавају интеграцију са системима управљања зградом, соларним претварачима и складиштем батерија. Пуњач може да реагује на спољне сигнале управљања оптерећењем како би ускладио пуњење са производњом из обновљивих извора или избегао периоде вршне потражње. То га чини активним учесником у широј енергетској стратегији локације.

Често постављана питања

П1: Могу ли се оба пиштоља пунити пуном снагом истовремено?

Укупна производња је регулисана расположивим капацитетом снабдевања. У типичној конфигурацији од 22кВ по пиштољу са трофазним напајањем од 32А, оба пиштоља могу истовремено да испоруче 11кВ. Ако је прикључено само једно возило, оно добија пуних 22кВ. Наш тим ће вам помоћи да одмерите електричну енергију тако да одговара вашој циљној пропусности.

П2: Може ли се сваки пиштољ наплатити независно?

Да. Сваки излаз има свој мерач енергије и идентитет тачке пуњења ОЦПП. Позадинска страна види две одвојене тачке наплате унутар једне физичке јединице, омогућавајући независно обрачунавање по кориснику, праћење сесије и доделу тарифа.

П3: Шта ако један пиштољ покаже грешку?

Детекција кварова и заштита су потпуно независни по пиштољу. Грешка на једном излазу прекида само ту сесију; други наставља да се пуни нормално. Централно заустављање у нужди изолује оба пиштоља када је то потребно.

П4: Који су захтеви за инсталацију?

Постоље се причвршћује за равну бетонску подлогу или поплочану површину. Одговарајуће трофазно или једнофазно напајање мора бити спроведено до улазне тачке основне плоче. Није потребан зид или додатна конструкција за монтажу. Нудимо детаљне водиче за цивилне и електричне инсталације.

П5: Може ли се овај пуњач користити на отвореном?

Да. Кућиште од поцинкованог челика са ознаком ИП55 и ИК10 је дизајнирано за трајну спољашњу инсталацију на температурама од -30°Ц до +55°Ц. Отпоран је на кишу, прашину, излагање УВ зрачењу и обални ваздух.

П6: Које позадинске и платне платформе подржава?

Пуњач је компатибилан са ОЦПП 1.6Ј и 2.0.1 и тестиран је са свим главним платформама за управљање мрежом за пуњење. Ако имате прилагођену позадину, наш тим за подршку може помоћи у интеграцији током пуштања у рад.

П7: Како је одржавање у поређењу са два одвојена пуњача са једним пиштољем?

Рутинско одржавање је преполовљено – једно постоље за преглед, један сет филтера за чишћење и једна главна плоча за приступ. Предња врата омогућавају пун приступ свим деловима који се могу сервисирати. Кључне компоненте су модуларне и заменљиве без скидања јединице са базе.

Цустомер Спотлигхт

Корпоративни пословни парк — Увођење ЕВ пуњења за запослене

Позадина

Велики пословни парк у којем се налази више компанија за технологију и финансијске услуге планирао је да дода ЕВ пуњење на својим отвореним паркиралиштима за запослене. Потражња запослених је брзо расла, а тим за управљање имовином желео је да понуди наплату као бенефицију за запослене, уз истовремено одржавање трошкова инсталације подесним и очување уређеног паркинга.

Тхе Цхалленге

Паркиралишта су била распоређена у дугим редовима упарених увала, са уређеним острвима који су раздвајали сваки дворед. Првобитни предлози разматрали су приступ пуњачу који се монтира на зид, али није било одговарајућих зидова у домету одељења за ЕВ. Разматрани су подни пуњачи са једним пиштољем, али би им било потребно једно постоље по одељку - што значи два постоља, два темеља и два канала за каблове за свака два суседна лежишта. На нивоу пројекта, ово би значајно повећало трошкове материјала, радне снаге и визуелни неред.

Електрична инфраструктура је такође представљала ограничење. Сваки доводни стуб је опслуживао зону од приближно 20 увала. Инсталирање великог броја пуњача по зони захтевало би пажљиво управљање оптерећењем како би се избегло преоптерећење постојећих кола.

Зашто АЦ пуњачи са два пиштоља?

Окидач је био распоред упарених лежишта. На заједничком острву између два суседна залива може се поставити постоље са двоструким оружјем, које би служило и из једног темеља и из једног електричног напајања. ово је значило:

Један постоље уместо два по пару лежишта — 50% смањење хардвера, темеља и времена инсталације.

Један кабл за напајање на два лежишта, ефикасније користећи постојећи капацитет довода.

Чистији изглед пејзажа са мање постова.

Динамичко балансирање оптерећења је осигурало да чак и када се два возила пуне, комбиновано повлачење остане у оквиру капацитета круга.

Запослени би се аутентификовали са приступним картицама своје компаније, а сваки пиштољ је био постављен као независна тачка наплате унутар ОЦПП бацкенд-а. Компаније би могле да субвенционишу наплату за сопствено особље, док би одељци за посетиоце могли да раде на плаћеној основи — свим се управља са једне платформе.

Деплоимент

Четрдесет наших 22кВ стојећих АЦ пуњача (тип 2) постављено је преко главне паркинг зоне за запослене, опслужујући 80 наменских одељака за ЕВ. Свако постоље је причвршћено за постојеће уређено острво, са напајањем из најближег доводног стуба. Инсталација је изведена у фазама током четири викенда како би се избегло ометање паркинга током радних дана. ОЦПП бацкенд интегрисан је са системом контроле приступа сваке компаније закупца, тако да су запослени једноставно прислушкивали своје постојеће РФИД беџеве.

Резултати

●  Капацитет пуњења ЕВ је испоручен у 80 одељења користећи само 40 пуњача, што је смањило трошкове опреме и инсталације за приближно 45% у поређењу са алтернативама са једним пиштољем.

●  Повратне информације запослених су биле изузетно позитивне, а наплата је наведена као врхунска погодност на радном месту.

●  Управљање имовином није пријавило проблеме са електричним капацитетом захваљујући динамичком балансирању оптерећења, које је вршну потражњу по колу одржавало у границама.

●  Чиста, ненатрпана инсталација очувала је естетику уређеног паркинга, задовољавајући архитектонске смернице парка.

●  Након успеха овог увођења, пословни парк је од тада додао пуњаче са двоструким оружјем у две друге паркинг зоне користећи исту спецификацију.
