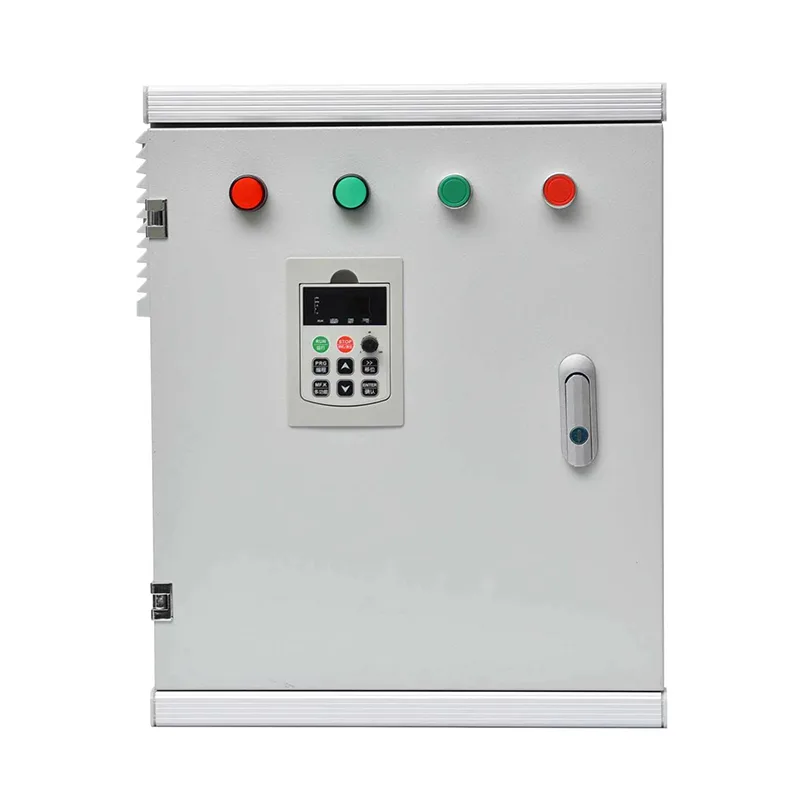

Ормарић за меко покретање

Ормарић за меко покретање који нуди водећи кинески произвођач Цсивеи укључује 3-фазну јединицу меког покретања (од 7,5 до 800 кВ, 380–690 В), улазни прекидач или осигурач, уграђени бајпас контактор, релеј за преоптерећење мотора и контролни трансформатор. Почетне карактеристике — програмабилно ограничење струје, време рампе напона и почетни обртни момент — се подешавају преко дигиталне тастатуре или ХМИ. Опционе функције укључују рампу са меким заустављањем за пумпне системе за спречавање воденог удара. Заштита покрива кратак спој, преоптерећење, губитак фазе, под/пренапон и превисоку температуру тиристора. Стандардна комуникација преко Модбус РТУ омогућава повезивање са постројењем ДЦС или СЦАДА; доступни су опциони Профибус, Профинет или Етхернет/ИП. Подно кућиште је произведено од поцинкованог челика са завршном обрадом премазаном прахом, степена заштите од ИП42 до ИП55, погодно за унутрашње електричне просторије и прашњава индустријска окружења.

Апликације производа

За моторе који раде при фиксној брзини, али захтевају нежно стартовање да би заштитили погонску опрему и електричне мреже, орман за меко покретање обезбеђује компактну алтернативу за директне-он-лине или звезда-троугао алтернативу која захтева мало одржавања.

Пумпне станице за воду и отпадну воду

Пумпе за унос сирове воде, пумпе за повишење притиска и преносне пумпе имају користи од меког покретања, што елиминише водени удар у цевоводима и смањује механичко хабање радних кола и спојница пумпе. Уграђена функција меког заустављања додатно пригушује залупање неповратног вентила и скокове притиска. Рад бајпаса током стабилног рада обезбеђује минималну производњу топлоте у ормару, чак и у пумпним станицама са ограниченом вентилацијом.

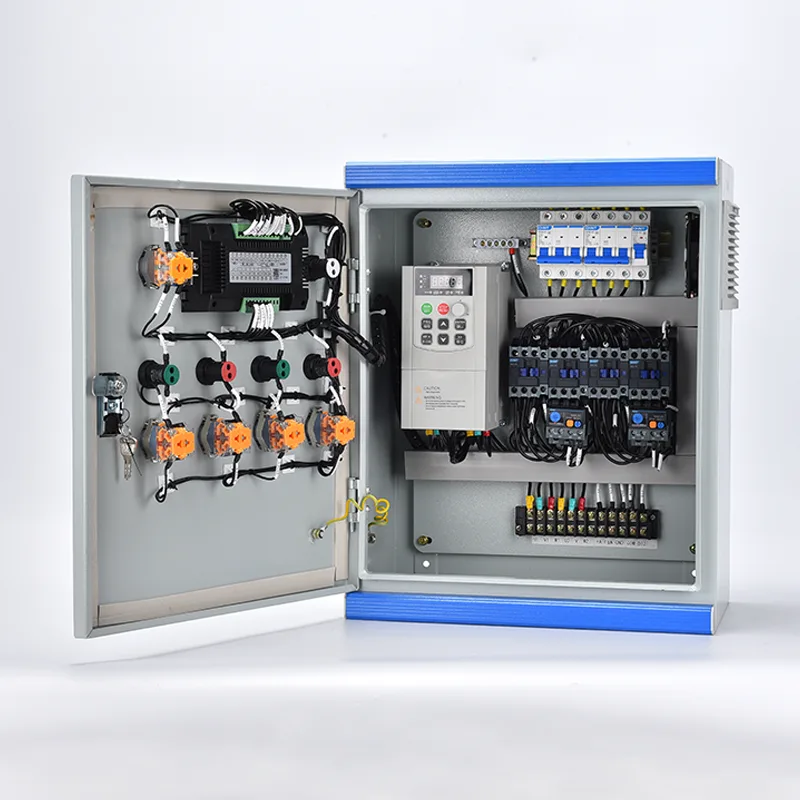

ХВАЦ системи вентилатора и компресора

Расхладни уређаји, вентилатори расхладних торњева и велики мотори клима уређаја у комерцијалним зградама могу да повуку велике струје покретања које узрокују треперење светла и напрезање команди генератора. Ормари за меко покретање ограничавају ударну струју на 3-4 пута пуног оптерећења, спречавајући пад напона. Бипасс контактори елиминишу континуиране губитке тиристора, одржавајући енергетску ефикасност система током дугих радних сати зграде.

Транспортери и дробилице за рударство и каменоломе

Тракасти транспортери и дробилице камења захтевају нежну примену обртног момента током покретања како би заштитили мењаче, спојеве трака и спојнице од ударног оптерећења. Функција за подесиви кицк-старт софт стартера испоручује кратак импулс високог обртног момента пре рампе, превазилазећи трење потпуно оптерећеног каиша. Када мотор ради, бајпас контактор обезбеђује хладан, енергетски ефикасан рад у прашњавим окружењима са високим температурама.

Индустријски компресори и мешалице

Вијчани и клипни компресори у производним погонима, заједно са миксерима и мешалицама у хемијској преради, покрећу под оптерећењем и потребно им је лагано убрзање. Меки стартери елиминишу нагле прелазне моменте обртног момента који убрзавају хабање лежајева и лопатица, док рад бајпаса обезбеђује да нема губитака тиристора током дугих континуираних вожњи.

Пољопривредно наводњавање и пумпе за дубоке бунаре

Потопљене пумпе за дубоке бунаре и велики системи прскалица у удаљеним областима ослањају се на софт стартере да заштите осовине пумпе и кућишта бунара од стартног момента. Ормари су компатибилни са напајањем генератора, пошто смањена ударна струја омогућава мањем генератору да покрене већу пумпу. Рад бајпаса смањује потрошњу горива током сезоне наводњавања.

Тецхницал Дееп Диве

Ормар за софт стартер интегрише меки стартер заснован на тиристору са потпуном заштитом мотора и кола у једном претходно ожиченом кућишту, оптимизованом за индустријску контролу мотора са фиксном брзином.

Рампинг напона на бази тиристора

Меки стартер контролише шест антипаралелних силицијум-контролисаних исправљача (СЦР), један пар по фази, како би глатко повећао напон мотора са подесивог почетног нивоа обртног момента (обично 30–60% номиналног) до пуног напона током времена рампе коју је поставио корисник (0,5–60 секунди). Током повећања, струја је ограничена на дефинисани вишекратник струје пуног оптерећења, обично 3–5к, спречавајући преоптерећење трансформатора или генератора. Када се мотор приближи синхроној брзини, интерни алгоритам детектује пад струје и сигнализира премосни контактор да се затвори, директно повезујући мотор са мрежом. Ово искључује струју из СЦР-а, елиминишући њихове губитке у проводљивости и стварање топлоте.

Бајпас рад и континуирано трчање

Након покретања, сва струја мотора тече кроз механички бајпас контактор, који је назначен за континуирани рад. СЦР-ови остају искључени, тако да софт стартер ништа не доприноси топлотном порасту. Ово је кључна предност у односу на ВФД у апликацијама са фиксном брзином — кућиште ради хладно и захтева минималну вентилацију. Ако је одабрано меко заустављање, премосница се отвара при искључивању, а СЦР-ови се поново укључују да постепено смањују напон, спречавајући удар воде.

Заштита мотора и кола

Ормар обезбеђује потпуну заштиту мотора преко термо-магнетног прекидача и електронског релеја за преоптерећење са детекцијом губитка фазе и неравнотеже струје. Заштита од кратког споја је координирана ради очувања СЦР интегритета. Додатне заштите укључују:

● Заштита од под/пренапона, искључивање пре оштећења мотора услед аномалија напона

● Сензор превисоке температуре тиристора, са алармом и степеном искључења

●  Промена фазе и откривање губитка фазе

●  Заштита од застоја и блокираног ротора преко релеја

Спољне сигурносне блокаде (нпр. заустављање у нужди, прекидач за вибрације) су повезане са контролним кругом преко наменских терминала.

Контролни интерфејс и комуникација

Дигитална тастатура са ЛЦД дисплејом на стартер јединици обезбеђује локална подешавања параметара, старт/стоп контролу и индикацију статуса — укључујући струју мотора, напон и кодове грешака. ХМИ на вратима се може интегрисати за веће ормаре. Стандардни РС485 Модбус РТУ омогућава даљинско покретање/заустављање, преузимање параметара и извештавање о алармима у ДЦС или СЦАДА. За захтевне мреже постројења, доступни су Профибус ДП, Профинет или Етхернет/ИП гатеваи-и.

Кућиште и управљање топлотом

Подни ормарић је направљен од поцинкованог челичног лима тешког пречника са завршном обрадом у праху отпорном на временске услове. Пошто се топлота тиристора ствара само током неколико секунди дугих рампи покретања и заустављања, природно хлађење конвекцијом је често довољно за унутрашње ормаре. За јединице велике снаге или окружења са високом атмосфером, обезбеђени су вентилатори са филтрираним принудним ваздухом са термостатском контролом. Стандардни степен заштите је ИП42 до ИП54; веће оцене су доступне за прашњаве или спољашње локације.

Усклађеност и тестирање

Сваки ормар се подвргава фабричком тесту прихватања укључујући: мерење изолационог отпора струјног кола, верификацију кола за паљење СЦР, рад бајпас контактора и функционално тестирање свих програмираних старт/стоп профила и заштитних функција. Склоп је дизајниран и тестиран према ИЕЦ 61439-1/2, а сва контролна кола су тестирана у складу са важећим стандардима отпорности на буку.

Често постављана питања

П1: Када треба да изаберем ормар за софт стартер уместо ВФД или ДОЛ стартера?

Изаберите софт стартер када вам је потребно глатко убрзање мотора и смањена ударна струја, али не захтевају континуирану варијацију брзине. Меки стартери су једноставнији, генеришу мање топлоте, коштају мање и компактнији су од ВФД-а. У поређењу са ДОЛ-ом, они елиминишу струјне ударе и механички удар. У поређењу са звезда-троугао, они обезбеђују потпуно подесиве стартне параметре и могу да меко заустављају системе пумпи.

П2: Које величине мотора може да прими кабинет?

Стандардни ормарићи су конфигурисани за моторе од 7,5 кВ до 800 кВ на 400 В (трофазни), са напоном од 690 В доступним за веће моторе. Ми ћемо ускладити софт стартер, бипасс контактор и прекидач струју са натписне плочице вашег мотора. Могуће су прилагођене конфигурације за веће снаге.

П3: Да ли ормар за софт стартер подржава покретање са више мотора?

Да, у секвенцијалном распореду: један меки стартер може покренути неколико мотора један за другим, сваки са својим излазним контактором. Након што први мотор достигне пуну брзину и заобиђе, софт стартер се одваја од њега и повезује са другим мотором и тако даље. Ово смањује трошкове када неколико пумпи или вентилатора сличне величине дели станицу. Међутим, сви мотори морају имати исте или сличне стартне параметре.

П4: Шта се дешава ако софт стартер поквари док мотор ради?

Када је мотор у пуној брзини и премосни контактор је затворен, мотор ради директно из мрежног напајања. Ако контролна плоча софт стартера поквари или су СЦР оштећени, мотор наставља да ради без утицаја. Грешка ће утицати само на следећи покушај покретања. Ова инхерентна сигурност од квара је велика оперативна предност.

П5: Колико је дуга рампа меког покретања и да ли се може подесити?

Време рампе напона је потпуно подесиво, обично од 0,5 до 60 секунди, и може се додатно продужити ако је потребно. Почетни стартни напон (кицк старт) је такође подесив. Оптимална рампа је одређена мотором и оптерећењем — довољно дуга да елиминише механички удар, довољно кратка да ограничи загревање тиристора током старта.

П6: Да ли софт стартер може да поднесе честа стартовања?

Меки стартер је оцењен за одређени број покретања на сат (обично до 10 покретања за тешке услове рада). Ова оцена зависи од подешавања стартне струје, времена рампе и величине мотора. За апликације које укључују врло честа покретања (нпр. транспортне траке за индексирање), ВФД може бити прикладнији. Консултујте нас са вашим радним циклусом за одговарајућу величину.

П7: Какво одржавање је потребно за кабинет?

Редовно одржавање је минимално: годишња визуелна провера прекида напајања, чишћење вентилационих филтера (ако су уграђени) и функционална провера бајпас контактора. СЦР-ови немају покретне делове и не троше се. Бипасс контактор је главна компонента која се може сервисирати, са механичким веком који обично прелази милион операција, што се преводи у године рада.

П8: Да ли софт стартер ствара хармонике на мрежном напајању?

Тиристорски меки стартери генеришу хармонијске струје само током рампи кратког покретања и меког заустављања. Током рада бајпаса у стационарном стању, мотор црпи синусоидну струју, тако да се не производе хармоници. Ово их чини прихватљивијим за мрежу од АЦ драјвера, који могу да генеришу континуиране хармонике осим ако се не филтрирају.

Мрежа за водоснабдевање — реконструкција меког покретача за 20 пумпних станица

Позадина

Регионална управа за воду у Источној Европи управљала је мрежом од 20 удаљених пумпних станица за повишење притиска, свака са 2-4 конвенционалне пумпе са директним покретањем (ДОЛ) у распону од 37 до 132 кВ. Станице су биле критичне за дистрибуцију воде у неколико градова, али су проблеми који су се понављали изазивали неприхватљиве оперативне трошкове и поремећаје у раду.

Тхе Цхалленге

Примарни проблем је био електрични. Изненадна почетна струја ДОЛ — до 7 пута пуног оптерећења — изазвала је озбиљне падове напона на слабим руралним дистрибутивним водовима. Ова искључена заштита релеја на оближњим трафостаницама, повремено прекида напајање саме пумпне станице. Власт се такође суочила са високим трошковима механичког одржавања: воденим ударом током покретања и заустављања пумпе, често пуцани спојеви цеви и оштећени неповратни вентили, док је нагла примена обртног момента скратила век лежаја и спојнице пумпе. Станице су биле без посаде и налазиле су се у удаљеним областима, тако да је свака опрема морала бити робусна, једноставна и способна за даљинско извештавање о грешкама.

Зашто софт стартер кабинети?

Ауторитет је проценио и ВФД и софт стартере. ВФД-и су нудили контролу брзине, али су сматрани претераним — пумпе су дизајниране да раде фиксном брзином у односу на статичку криву система, где су вентили за пригушивање већ обезбеђивали подешавање протока. Ормари са меким стартером нудили су идеалну комбинацију: они би елиминисали ударе струје покретања и водени удар без увођења континуираних губитака у погону или сложеног хлађења.

Кључни фактори избора:

●  Интерни бајпас контактор меког покретача значио је да ће, када се покрене, мотор црпити снагу без губитака на тиристору, одржавајући минимално стварање топлоте у ормару у невентилисаним пумпним просторијама.

●  Функција меког заустављања би постепено смањивала пумпу током искључивања, уклањајући удар притиска који је проузроковао водени удар.

●  Једноставан дигитални интерфејс ормарића и РС485 Модбус веза интегрисани су директно у СЦАДА мрежу надлежних у настајању, омогућавајући извештавање о грешкама без посета сајту.

●  Смањена ударна струја значила је да постојећи агрегати (који се користе током прекида у мрежи) могу да покрену исте пумпе без проблематичног пада напона, повећавајући ефективни резервни капацитет.

Деплоимент

Двадесет стандардизованих ормара за софт стартере (од 45 до 160 А) је произведено, фабрички тестирано и уграђено у постојеће пумпе током шест месеци. Сваки ормар је укључивао главни прекидач, софт стартер са бајпас контактором, електронски релеј за преоптерећење, Модбус комуникацију и ИП54 кућиште отпорно на кишу. Пуштање у рад укључивало је једноставан унос параметара за време рампе и ограничење струје, и повезивање једног Модбус кабла са удаљеном терминалном јединицом станице.

Резултати

●  Уклоњени су поремећаји напона у мрежи од покретања пумпе. Од реконструкције нису забележени даљи излети у трафостаницу.

●  Поправке цеви су смањене за преко 80% у првој години, пошто је водени чекић током покретања и заустављања елиминисан кроз профилисање меког покретања и меког заустављања.

●  Замене лежајева и заптивки пумпе су показале мерљив пад, који се приписује глатком стартовању са малим обртним моментом.

●  Дизајн бајпаса је обезбедио да просторије за напајање остану хладне, чак и током продуженог рада пумпе са великом потражњом; није дошло до кварова у хлађењу ормана.

●  Надлежни орган сада прима у реалном времену статус покретања/заустављања, почетну струју и евиденцију грешака од сваке станице на својој СЦАДА-и, омогућавајући предиктивни одговор уместо хитних позива.

●  После годину дана, надлежни органи су проширили програм на десет додатних станица, усвајајући орман за меко покретање као стандард за све пројекте ретрофитирања од ДОЛ-а до меког.
