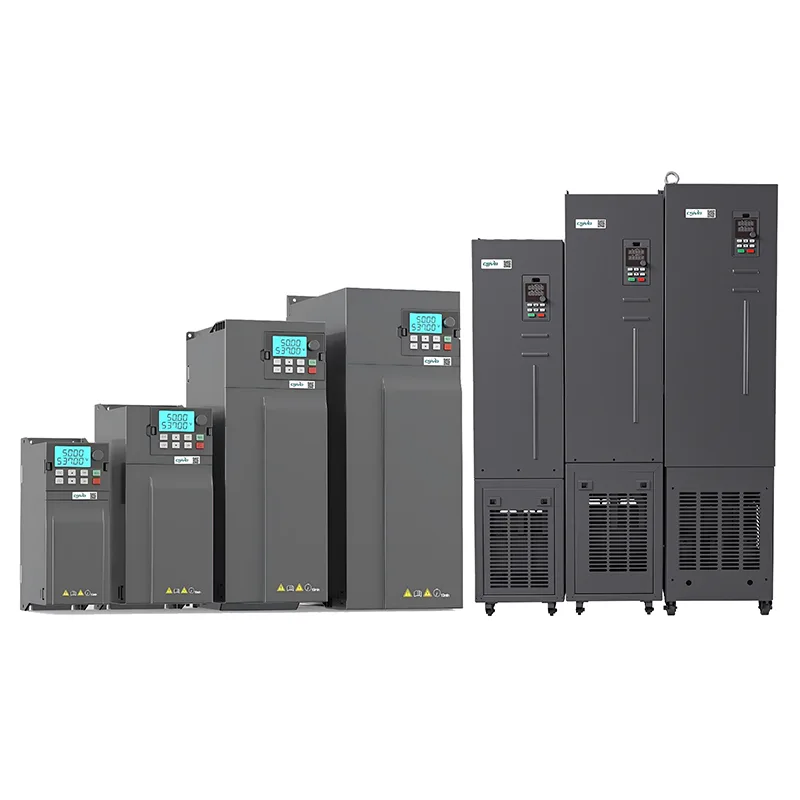

7,5кв трофазна АЦ погонска пумпа

ЦСИВЕИ 7,5кв трофазна АЦ погонска пумпа је погон високих перформанси дизајниран за тешке индустријске примене. Погодан за велике вентилаторе, центрифугалне пумпе, компресоре и транспортне траке производних линија, пружа изузетан обртни момент и стабилност при континуираном раду. Покренут напредном векторском контролом затворене петље, овај драјв подржава велики стартни момент, уграђену ПЛЦ функционалност, вишеструке комуникационе протоколе (Модбус, Профибус опционо) и интуитивну ЛЦД тастатуру за праћење у реалном времену. ИП20 кућиште са опционим ИП40 филтером обезбеђује поузданост у захтевним окружењима. Конструисан за енергетску ефикасност и радну прецизност, ЦСИВЕИ 11-15кВ ВФД је идеалан избор за критичну контролу мотора у индустријским објектима.

Основни параметри и спецификације

Типичне апликације

ЦСИВЕИ 7,5кв трофазна АЦ погонска пумпа је пројектована за тешке индустријске примене које захтевају висок почетни обртни момент и непрекидан рад:

●  Велике пумпе – ​​пумпе за наводњавање, дренажне пумпе, главне пумпе за довод воде

●  Центрифугални компресори – индустријски ваздушни компресори, системи за хлађење

●  ХВАЦ расхладници – пужни расхладни уређаји, центрифугални расхладници, велики уређаји за руковање ваздухом

●  Рударска опрема – пумпе за стајњак, вентилатори, дробилице

●  Машине за обраду метала – стругови, глодалице, пресе

Са напредном векторском контролом и вишеструким комуникацијским опцијама, неприметно се интегрише у аутоматизоване производне линије.

Беспрекорна комуникација и интеграција

Дизајнирана за модерну индустријску аутоматизацију, ЦСИВЕИ ВФД серија нуди флексибилне комуникационе опције за интеграцију без напора у управљачке системе засноване на ПЛЦ-у.

Уграђени Модбус РТУ – Стандардно на свим моделима, омогућава једноставно повезивање са ХМИ, ПЛЦ-овима и СЦАДА системима преко РС485. До 247 драјвова може бити умрежено на једној магистрали за централизовани надзор и контролу.

Опциони модули сабирнице – Проширите комуникационе могућности са опционим модулима за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет, обезбеђујући компатибилност са главним платформама за аутоматизацију.

Аналогни и дигитални И/О – конфигурабилни улази (0-10В, 4-20мА) и релејни излази омогућавају флексибилну интеграцију са сензорима, контролерима и спољним алармима без додатног хардвера.

Функционалност ПЛЦ-а – Одабрани модели имају уграђене програмибилне логичке могућности, омогућавајући једноставну логичку контролу и међусобно закључавање директно унутар драјва, смањујући потребу за спољним контролерима.

ФАКс

Како да изаберем прави ВФД за мој мотор?

Неколико ствари које треба узети у обзир:

Снага мотора—ВФД треба да одговара или буде мало већи од номиналне вредности мотора.

Улазни напон—монофазни 230В или трофазни 400В, уверите се да одговара вашем напајању.

Тип оптерећења — оптерећења са константним обртним моментом као што су транспортери или екструдери обично захтевају ВФД величине 100–120% снаге мотора. Оптерећења променљивог обртног момента као што су вентилатори и пумпе често могу да користе ВФД усклађен са снагом мотора, плус добијате уштеду енергије.

Окружење—за прашњаве, влажне или спољашње локације, изаберите вишу ИП оцену (ИП40, ИП54, ИП66) или ставите диск у заштићено кућиште.

Комуникација—ако треба да разговарате са ПЛЦ-ом или СЦАДА-ом, проверите да ли драјв подржава ваш протокол (Модбус РТУ је стандардан; Профибус, Етхернет/ИП, итд. су опциони).

ЦСИВЕИ такође има алат за одређивање величине и техничку подршку ако желите друго мишљење.

Који су комуникациони протоколи подржани?

Сви ЦСИВЕИ драјвери стандардно долазе са Модбус РТУ преко РС485. Доступни су опциони модули за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет. Они вам омогућавају интеграцију са главним ПЛЦ и СЦАДА системима за даљински надзор, промене параметара и централизовану контролу.

Које заштите су уграђене у драјв?

ЦСИВЕИ уређаји укључују солидан скуп заштита: пренапон, поднапон, прекомерна струја, кратак спој, превисока температура (расхладни елемент), губитак фазе на улазу или излазу и преоптерећење мотора (електронско термално преоптерећење, И²т). Ово помаже да ствари раде поуздано и продужавају век трајања опреме.

Како да отклоним уобичајене грешке?

Диск приказује кодове грешака на тастатури за брзу дијагнозу:

●  ОЦ (прекомерна струја) – проверите кратке спојеве, проблеме са намотајима мотора или време убрзања

●  ОВ (пренапон) – проверите кочиони отпорник (ако се користи) или је време успоравања прекратко

●  УВ (поднапон) – проверите улазно напајање и ожичење

●  ОХ (превисока температура) – проверите вентилатор за хлађење, температуру околине и размак за монтажу

●  ОЛ (преоптерећење) – проверите оптерећење мотора, повећајте време убрзања или размислите о повећању погона

●  Приручник има пуну табелу кодова грешака са детаљним корацима. Ако нешто и даље није у реду, ЦСИВЕИ техничка подршка може помоћи.

Да ли ВФД долази са гаранцијом и техничком подршком?

Да. Наши дискови долазе са стандардном гаранцијом од 18 месеци од датума производње (или 12 месеци од инсталације, шта год је касније). Опције продужене гаранције су доступне за критичне апликације. Глобална техничка подршка је доступна путем е-поште, телефона и онлајн ресурса—укључени су кориснички приручници, водичи за апликације и софтвер за конфигурацију.

Цустомер Цасе

Фабрика за производњу намештаја захтевала је прецизну контролу протока ваздуха за свој систем за сакупљање прашине. Континуирано покретање вентилатора пуном брзином било је неефикасно и стварало је претерану буку.

Решење: ЦСИВЕИ 7,5кв трофазна АЦ погонска пумпа је инсталирана на главном издувном вентилатору, са сензором притиска који надгледа притисак у каналу за регулисање брзине вентилатора.

Резултати:

1. Брзина вентилатора се аутоматски прилагођава захтевима за прикупљање прашине

2. Уштеда енергије од 45% током рада са делимичним оптерећењем

3. Ниво буке смањен за 12 дБ, побољшавајући услове рада

4.Смањено механичко хабање лежајева и каишева вентилатора

5. Систем сада испуњава циљеве еколошке усклађености и оперативне ефикасности.
