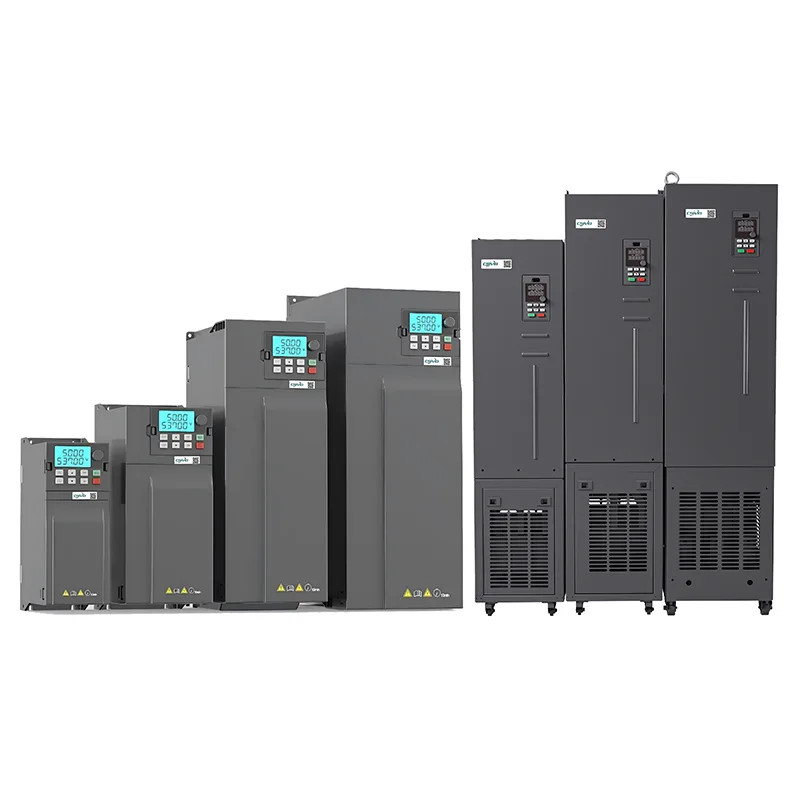

55кв трофазни 380В ВФД ХАВЦ

ЦСИВЕИ 55кв трофазни 380В ВФД ХАВЦ је пројектован за средње до тешке индустријске примене које захтевају робусну снагу и прецизност. Са напредном векторском контролом затворене петље, овај драјв испоручује 150% стартног момента на 0,5 Хз и подржава и СВЦ и В/Ф режим управљања. Уграђена ПЛЦ функционалност, вишеструки комуникациони протоколи (Модбус, Профибус, Етхернет/ИП опционо) и интуитивна ЛЦД тастатура омогућавају беспрекорну интеграцију у аутоматизоване системе. Погодан је за компресоре, велике вентилаторе, миксере и пумпе.

Основни параметри и спецификације

Типичне апликације

ЦСИВЕИ 55кв трофазни 380В ВФД ХАВЦ пружа робусне перформансе за тешку индустријску опрему која захтева непрекидан рад:

●  Велике пумпе – ​​главне пумпе за водоснабдевање, индустријске пумпе за хлађење

●  Индустријски вентилатори – вентилација рудника, вентилатори за цементаре, сакупљачи прашине

●  Компресори – велики ваздушни компресори, азотни компресори

●  Мешалице – мешалице за бетон, хемијски реактори, мешалице пулпе

●  Центрифуге – центрифуге за шећер, центрифуге за уље, деканте

Са појачаним хлађењем и карактеристикама за ублажавање хармоника, обезбеђује поуздан рад у тешким окружењима.

Лако руковање и једноставно подешавање

ЦСИВЕИ ВФД серија даје предност једноставности употребе, смањујући време инсталације и поједностављујући свакодневни рад за инжењере и особље за одржавање.

Интуитивна тастатура – ​​ЛЕД/ЛЦД тастатура пружа јасан приказ параметара и брзу навигацију. Групе параметара су логички организоване, а подршка на више језика обезбеђује приступачност за глобалне кориснике.

Чаробњак за брзи почетак – подешавање корак по корак води кориснике кроз основну конфигурацију параметара за неколико минута. Унапред конфигурисани макрои апликације (вентилатор/пумпа, транспортер, константни обртни момент) омогућавају подешавање једним додиром за уобичајене апликације.

Функција копирања параметара – Учитавање параметара са једног уређаја на тастатуру и преузимање на више драјвова, значајно смањујући време подешавања за системе са више уређаја и обезбеђујући конзистентну конфигурацију.

Тастатура која се може уклонити – Тастатура се може монтирати на даљину помоћу продужног кабла, омогућавајући практичан рад са врата контролне табле или удаљених локација.

Компактан дизајн – Отисак који штеди простор омогућава упоредну монтажу, максимизирајући густину панела и смањујући захтеве за величином ормарића.

ФАКс

Како да изаберем прави ВФД за мој мотор?

Неколико ствари које треба узети у обзир:

●  Снага мотора—ВФД би требало да одговара или буде мало већи од номиналне вредности мотора.

●  Улазни напон—монофазни 230В или трофазни 400В, уверите се да одговара вашем напајању.

●  Тип оптерећења — оптерећења са константним обртним моментом као што су транспортери или екструдери обично захтевају ВФД величине 100–120% снаге мотора. Оптерећења променљивог обртног момента као што су вентилатори и пумпе често могу да користе ВФД усклађен са снагом мотора, плус добијате уштеду енергије.

●  Окружење — за прашњаве, влажне или спољашње локације, изаберите вишу ИП оцену (ИП40, ИП54, ИП66) или ставите диск у заштићено кућиште.

●  Комуникација—ако треба да разговарате са ПЛЦ-ом или СЦАДА-ом, проверите да ли диск јединица подржава ваш протокол (Модбус РТУ је стандардан; Профибус, Етхернет/ИП итд. су опциони).

●  ЦСИВЕИ такође има алатку за одређивање величине и техничку подршку ако желите друго мишљење.

Да ли могу да користим једнофазни улазни ВФД са трофазним мотором?

Да. ЦСИВЕИ-јеви једнофазни погони од 230В узимају једнофазни улаз и излазну трофазну снагу мотора. То је уобичајено подешавање када је доступно само једнофазно напајање, али желите ефикасност и поузданост трофазног мотора. Само се уверите да напон мотора одговара излазу погона—230В трофазни.

Да ли ми треба екстерни кочиони отпорник?

Зависи. Ако вам је потребно брзо успоравање или оптерећење има велику инерцију — као што су центрифуге, дизалице, дизалице или машине за намотавање — онда да, требаће вам један. На погонима који имају унутрашњу кочиону јединицу, отпорник управља регенеративном енергијом да би се избегле грешке пренапона и скратило време заустављања. За вентилаторе и пумпе са споријим успоравањем, обично га можете прескочити.

Који су комуникациони протоколи подржани?

Сви ЦСИВЕИ драјвери стандардно долазе са Модбус РТУ преко РС485. Доступни су опциони модули за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет. Они вам омогућавају интеграцију са главним ПЛЦ и СЦАДА системима за даљински надзор, промене параметара и централизовану контролу.

Како да подесим диск први пут?

ЦСИВЕИ дискови имају чаробњак за брзи почетак који вас води кроз основне ствари за неколико минута:

Унесите податке са натписне плочице мотора (снага, напон, струја, фреквенција, РПМ), изаберите макро апликације (Вентилатор/пумпа, транспортер, константни обртни момент), подесите време убрзања и успоравања, изаберите извор фреквенције (тастатура, аналогни улаз, комуникација) и покрените аутоматско подешавање да бисте оптимизовали контролу мотора. Упутство садржи све детаље, а тастатура се може уклонити тако да можете управљати њоме даљински ако је потребно.
