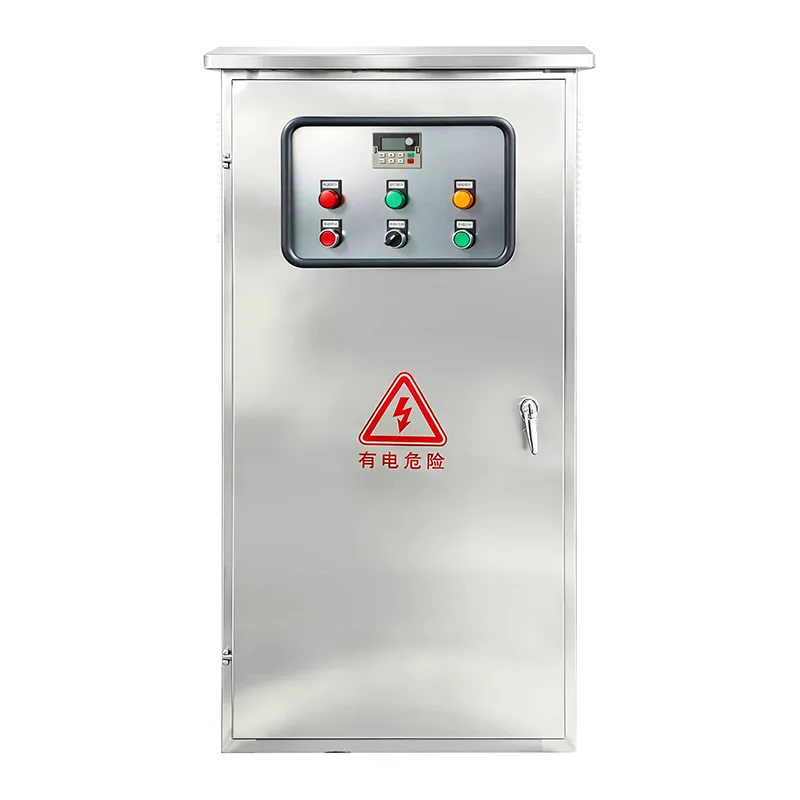

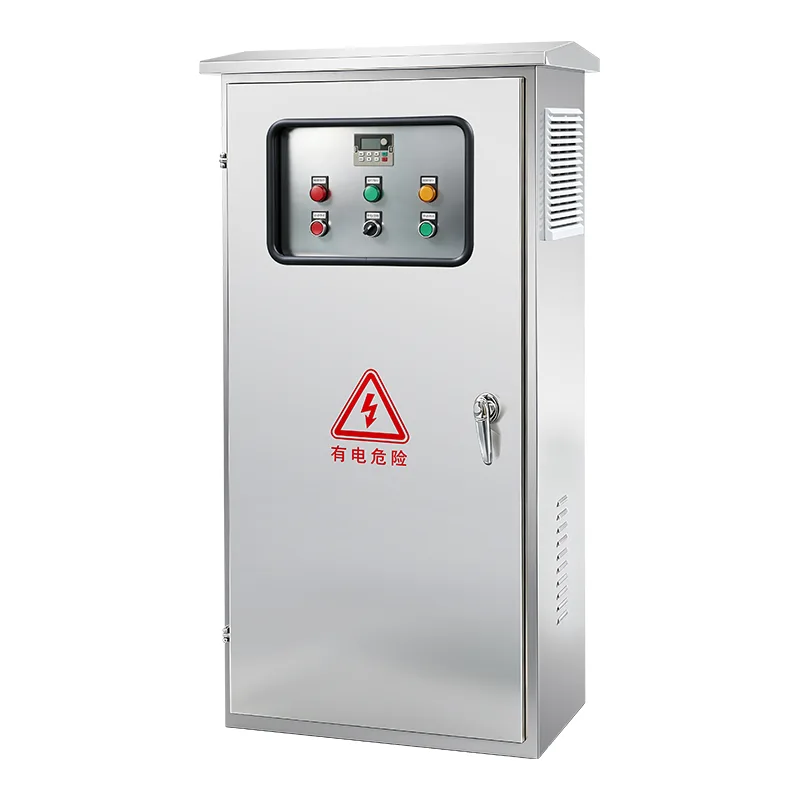

Ормарић за дистрибуцију струје за ЕВ пуњач

Доступан у флексибилним конфигурацијама како би одговарао било ком распореду места за пуњење, висококвалитетни ормарић за дистрибуцију струје ЕВ пуњача компаније Цсивеи прихвата једно долазно напајање наизменичном струјом — обично 400В трофазно са струјним оценама од 100А до 1600А и више — и дистрибуира га на више одлазних кола пуњача. Сваки излазни напојник је појединачно заштићен прекидачем у ливеном кућишту или растављачем са осигурачем, са наменском заштитом диферентне струје где је то потребно. Централизовани одељак за мерење енергије садржи мерила нивоа прихода, омогућавајући наплату по струјном колу или по пуњењу у складу са захтевима локалних комуналних предузећа. Заштита од пренапона типа 1+2 на главној магистрали штити целу локацију од пролазних пренапона изазваних громом. Кућиште ормара, оцењено од ИП54 до ИП65, у зависности од окружења у коме се користи, израђено је од поцинкованог челика са прашкастим премазом отпорним на временске услове. Опциони паметни контролер за управљање енергијом обезбеђује балансирање оптерећења, ротацију фаза, заказивање пуњача и праћење у реалном времену преко РС485 Модбус или Етхернет-а, интегришући се неприметно у платформе за управљање пуњењем засноване на ОЦПП. Одржава се пуна усклађеност са ИЕЦ 61439-1, ИЕЦ 60364-7-722 и применљивим регионалним стандардима.

Апликације производа

Служећи као електрична окосница сваке модерне инсталације за пуњење електричних возила, ормар за дистрибуцију електричне енергије ЕВ пуњача обједињује управљање напајањем на локацији у једно, фабрички пројектовано кућиште — смањујући електричне радове на лицу места, убрзавајући пуштање у рад и повећавајући безбедност у раду.

Јавне станице за брзо пуњење

Сервисне области на аутопуту, градске станице за пуњење и предњи терени бензинских станица који користе више ДЦ брзих пуњача захтевају робусну дистрибуцију енергије великог капацитета. Ормар прима главни извор напајања и дистрибуира заштићене, индивидуално мерене напоне сваком пуњачу. Централизовани одељак за мерење подржава наплату на нивоу комуналних услуга за свако лежиште, док интегрисана заштита од пренапона штити скупу енергетску електронику брзог пуњача од пролазних појава у мрежи.

Депои за пуњење флоте и логистике

Складишта електричних аутобуса, чворишта за доставу на последњем километру и дворишта општинске флоте покрећу више пуњача истовремено током периода пуњења током ноћи. Орман за дистрибуцију централизује управљање долазном струјом и оптерећењем, омогућавајући оператеру депоа да уравнотежи потражњу између пуњача, спречи искључење главног прекидача и закаже пуњење у тарифним периодима ван вршног оптерећења. Великодушни капацитет довода ормарића омогућава будуће проширење возног парка без већег електричног преправљања.

Инсталације за пуњење комерцијалних и радних места

Канцеларијски торњеви, тржни центри и пословни паркови који пружају запослене или купце ЕВ пуњење обично користе десетине АЦ пуњача на више нивоа паркинга. Централни разводни орман по спрату или зони прихвата под-главно напајање и дистрибуира струју на појединачне зидне пуњаче. Мерење по кругу омогућава тачну расподелу трошкова енергије компанијама закупцима или буџетима одељења.

Стамбени стан и стамбени паркинг

Вишеспратни стамбени објекти који преуређују ЕВ пуњење на десетинама или стотинама паркинг места имају користи од приступа дистрибутивног ормара. Један или више ормарића који се налазе у електричним просторијама или расклопним просторијама на нивоу паркинга добијају снабдевање намењено за ЕВ у згради и дистрибуирају заштићено, одмерено напајање појединачним пуњачима у стамбеним одељцима. Управљање оптерећењем унутар ормана спречава пуњење ЕВ-а да премаши додељени електрични капацитет зграде.

Аутопут и удаљена одморишта

Самосталне локације за пуњење удаљене од урбане инфраструктуре често немају постојеће НН разводне табле погодне за пуњење ЕВ пуњача. Наменски орман за дистрибуцију електричне енергије постављен поред трансформатора или генератора обезбеђује комплетну, унапред конфигурисану НН тачку за дистрибуцију — елиминишући потребу за прилагођеном производњом централе на лицу места и значајно смањујући време пуштања у рад.

Развој и мегапројекти мешовите употребе

Велики развоји који комбинују стамбене, комерцијалне, малопродајне и јавне паркинге могу да примене више дистрибутивних ормара у вишеслојној архитектури. Главни долазни ормар на подстаници напаја под-дистрибутивне ормаре у свакој паркинг зони, стварајући структурирану, скалабилну топологију дистрибуције енергије која одговара фазној конструкцији и растућој потрошњи ЕВ.

Тецхницал Дееп Диве

Ормар за дистрибуцију струје за ЕВ пуњач је пројектован као потпуно интегрисана, фабрички састављена ЛВ централа посебно дизајнирана за јединствене електричне захтеве инфраструктуре за пуњење ЕВ.

Долазно снабдевање и главна заштита

Улазни део ормара прихвата једноструке или двоструке каблове за напајање који се завршавају на главном прекидачу или ваздушном прекидачу који одговара максималној потражњи на локацији. АЦБ са заштитом заснованом на микропроцесору нуде подесиве прагове за заштиту од преоптерећења, кратког споја и земљоспоја, са функцијама за ублажавање бљеска лука где је то потребно. Заштита од долазног пренапона — СПД-ови типа 1 који могу да поднесу импулсне струје до 25кА (10/350μс) — пружају прву линију одбране од директних удара грома у инфраструктуру узводно.

Одлазна дистрибуција фидера

Више излазних кола пуњача заштићено је појединачним прекидачима у калупу или растављачима са осигурачем, од којих је сваки оцењен за максималну улазну струју прикљученог пуњача. Напојници су распоређени за уравнотежену фазну дистрибуцију кроз трофазни систем сабирница, минимизирајући неутралну струју и побољшавајући укупни квалитет електричне енергије. За напајање ДЦ брзог пуњача, МЦЦБ са подесивим поставкама магнетног окидања прилагођавају карактеристике налета пуњача без сметњи. Заштита диференцијалне струје — Тип Б или Тип А са 6мА ДЦ детекцијом — обезбеђена је на релевантним колима у складу са ИЕЦ 60364-7-722.

Интегрисана архитектура мерења

Наменски одељак за мерење садржи мерила енергије за сваки излазни круг или групе кола, у зависности од захтева за обрачун. Бројила комуницирају преко Модбус РТУ или ТЦП/ИП са централизованим концентратором података, који преноси консолидоване податке платформи за управљање наплатом или систему за наплату комуналних услуга. МИД или еквивалентна сертификована бројила су доступна за тржишта која захтевају регулаторно мерење прихода.

Управљање оптерећењем и паметна контрола

Опциони уграђени контролер за управљање оптерећењем прати потрошњу у реалном времену на главном улазу и сваком одлазном доводу. Када се укупна потражња на локацији приближи конфигурисаном максимуму, контролер динамички додељује расположиви капацитет међу повезаним пуњачима — смањујући излаз на одељцима нижег приоритета, одлажући заказане сесије или ангажујући ротацију фаза да би одржао услугу уз спречавање преоптерећења главног прекидача. Комуникација са појединачним пуњачима је преко ОЦПП или директног Модбус-а, а контролер може да одговори на екстерне сигнале као што су тарифне стопе у току дана, доступност соларне производње или команде система за управљање енергијом зграде.

Систем сабирница и унутрашње ожичење

Главни систем сабирница је израђен од калајисаног бакра или алуминијума, димензионисан за називну струју са одговарајућим смањењем снаге за пораст унутрашње температуре кућишта. Носачи сабирница су полимер ојачан стакленим влакнима који је отпоран на кратки спој. Унутрашње ожичење користи отпоран на пламен, нискодимни-нула-халоген кабл, са свим контролним и мерним круговима одвојеним од струјног пута. Улаз кабла се врши преко уклоњивих уводних плоча у постољу ормана, димензионисане за наведене долазне и излазне попречне пресеке кабла.

Кућиште, заштита животне средине и хлађење

Подни ормарић је направљен од 1,5 мм до 2,0 мм поцинкованог челичног лима, са потпуно завареним шавовима и УВ-стабилизованом завршном обрадом. Стандардни степен заштите је ИП54, са ИП65 доступним за спољашње средине или окружења са високом прашином. Кућиште има предња врата са шаркама са заптивком са ручком која се закључава и опционим прозорчићем за преглед преко мерних инструмената. Пасивна вентилација је обезбеђена филтрираним ламелама или одводима за одзрачивање, уз природну конвекцију потпомогнуту прорачунатим ваздушним путевима. За ормаре са високом континуираном густином оптерећења, интегрисана је термостатски контролисана вентилација са принудним ваздухом, са алармним контактима за отказ вентилатора. Унутрашњи грејачи против кондензације су доступни за хладне инсталације или инсталације високе влажности.

Безбедност и усклађеност

Ормар је дизајниран и тестиран према ИЕЦ 61439-1 и ИЕЦ 61439-2 за склопове нисконапонских расклопних и управљачких уређаја, са специфичном усаглашеношћу са ИЕЦ 60364-7-722 за опрему за напајање ЕВ. Заштита унутрашњег лука, заштита компоненти безбедна за прсте и главни улазни изолатор који ради без отварања врата ормарића су стандардни. Континуитет уземљења у свим деловима је обезбеђен преко наменске заштитне сабирнице за уземљење спојене на кућиште. Све компоненте носе ЦЕ ознаку, са доступним УЛ и другим регионалним сертификатима.

ФАК

П1: Колико пуњача може да подржи један разводни ормар?

Број одлазних фидера је у потпуности подесив. Један ормар обично може да подржи 4 до 24 кола пуњача, у зависности од тренутне вредности сваког пуњача и укупног улазног капацитета напајања. За веће локације, више ормара може бити каскадно у топологији главне и под-дистрибуције.

П2: Да ли ми треба посебан мерач за сваки круг пуњача?

Ово зависи од ваших захтева за обрачун. За јавно пуњење где свако лежиште мора да се наплаћује независно, препоручује се мерење по кругу. За депое флоте или наплату на радном месту где се укупна потрошња енергије додељује интерно, групно мерење може бити довољно. Ормар се може конфигурисати за било који приступ.

П3: Који долазни напон напајања и струја су доступни?

Стандардне конфигурације прихватају 230/400В трофазни, 50/60Хз, са улазном струјом од 100А до 1600А. Више оцене су доступне на захтев. За веће инсталације, наменски трансформатор може директно напајати орман.

П4: Може ли се ормарић поставити напољу поред пуњача?

Да. Ормар је доступан у ИП55 или ИП65 степену за спољну инсталацију. Надстрешница за сунцобран и грејач против кондензације се препоручују за продужену употребу на отвореном у врућим, влажним или хладним климама. Орман се може монтирати на бетонско постоље или подлогу, са доњим улазом за каблове кроз заптивене плоче.

П5: Шта је контролер за управљање оптерећењем и како функционише?

Опциони паметни контролер прати потрошњу у реалном времену на свим колима. Када се укупна потражња приближи максималном дозвољеном оптерећењу локације, он динамички смањује снагу на пуњачима нижег приоритета или ротира распореде пуњења како би спречио да се главни прекидач не откаче. Ово омогућава да се више пуњача повеже на дато напајање, смањујући потребан капацитет прикључка на мрежу и повезане трошкове комуналних услуга.

П6: Како се овај ормар интегрише са системом за управљање пуњењем (ЦМС)?

Контролер за мерење и управљање оптерећењем у кабинету подржава Модбус РТУ/ТЦП и може да се повеже са платформама за управљање пуњењем компатибилним са ОЦПП. Подаци мерача и статус аларма се преносе у ЦМС, омогућавајући оператерима да виде дистрибуцију електричне енергије на целој локацији на истој контролној табли која се користи за управљање пуњачем.

П7: Може ли ормарић да прими будуће додатке пуњача?

Да. Орман се може испоручити са резервним излазним позицијама довода, унапред инсталираним капацитетом сабирница и простором за додатне мерне модуле. Ово омогућава додавање нових кола пуњача повезивањем кабла пуњача и уградњом прекидача за напајање, без потребе за модификацијом сабирнице.

П8: Које регулаторне стандарде испуњава кабинет?

Ормар је конструисан и тестиран према ИЕЦ 61439-1/2, са специфичним захтевима за ЕВ инсталацију према ИЕЦ 60364-7-722. Доступни су регионални сертификати укључујући ЦЕ, УКЦА и еквиваленте. Уз сваки ормар испоручујемо комплетну документацију укључујући једнолинијске дијаграме, сертификате о испитивању и упутства за инсталацију.

5. Продавац горива на више локација — Национално увођење брзог пуњења за ЕВ

Позадина

Национални малопродајни ланац горива који ради преко 200 бензинских станица предузео је амбициозан програм за инсталирање чворишта за брзо пуњење једносмерном струјом на местима са великим прометом дуж главних аутопутева. Свака локација је требало да постави четири до осам ДЦ брзих пуњача са два пиштоља, стварајући 8 до 16 места за пуњење. Увођење је требало да буде испоручено у фазама, са потенцијалом да се капацитет пуњења удвостручи у будућности.

Тхе Цхалленге

Свака локација представљала је конзистентан скуп изазова електричне инфраструктуре. Постојећа ЛВ дистрибуција унутар киоска бензинске станице није дизајнирана за потребе брзих пуњача једносмерне струје, који би заједно могли да захтевају 400А до 800А по локацији. Израда централе по мери на лицу места за сваку локацију би увела значајне трошкове инжењеринга, недоследан квалитет и продужено време застоја током инсталације. Тачка прикључка за комунално напајање често је била удаљена од идеалних положаја пуњача, што је захтевало структурирани приступ дистрибуцији каблова.

Продавац је такође захтевао централизовано мерење енергије за свако место за пуњење како би подржао наплату купаца по сесији и захтевао је робусну заштиту за скупу електронику брзог пуњача. Са бензинским станицама које су класификоване као опасна подручја, строга електрична безбедност и усклађеност са прописима нису били предмет преговора.

Зашто ормарићи за дистрибуцију струје за ЕВ пуњач?

Стандардизовани, фабрички пројектовани ормани за дистрибуцију електричне енергије изабрани су као окосница за сваку локацију. Сваки ормар је конфигурисан да одговара захтевима за напајање на локацији и броју пуњача — обично 630А или 800А долазно напајање са осам излазних струјних кола од 125А до 160А.

Интегрисани приступ кабинета дао је тренутне предности:

●  Једно претходно тестирано кућиште заменило је оно што је требало да буде прилагођена централа, уштедећи недеље електротехнике на лицу места по локацији.

●  Мерење на нивоу прихода по кругу у оквиру наменског одељка за мерење кабинета обезбедило је податке о обрачуну у складу са комуналним услугама за свако место за пуњење, интегрисано директно у платформу за плаћање продавца.

●  Заштита од пренапона типа 1+2 на главном долазном напајању и тип 2 СПД-ови на одлазним доводницима обезбедили су слојевиту одбрану за електронику пуњача.

●  Главни долазни изолатор и појединачни прекидачи довода омогућили су безбедну изолацију за одржавање, са могућношћу закључавања ради безбедности извођача.

●  Спољно ИП65 кућиште са грејачем против кондензације значило је да се кућиште може поставити поред пуњача, минимизирајући одлазне каблове.

●  Резервни положаји фидера су били укључени на свакој локацији, што је омогућавало повезивање додатних пуњача у будућим фазама без замене кућишта или великих електричних преправки.

Деплоимент

Стандардизовани 800А дистрибутивни ормарићи за ЕВ пуњач са осам излазних напојних кола су распоређени на првих 50 локација. Сваки ормар је укључивао мерење прихода на свим колима, заштиту од пренапона типа 1+2 и ИП65 кућиште са грејањем против кондензације. Ормари су произведени, тестирани и испоручени као комплетни склопови, захтевајући само долазну везу за напајање и одлазне каблове пуњача на лицу места. Време пуштања у рад у просеку мање од два дана по локацији од испоруке до пуштања у погон.

Резултати

●  Време пуштања у рад сајта је смањено за приближно 60% у поређењу са прилагођеним решењима централе, убрзавајући национални програм увођења.

●  Стандардизовани дизајн ормара елиминисао је варијације у квалитету електричне енергије и усклађености са безбедношћу широм портфеља сајта.

●  После 18 месеци рада, није забележен ниједан електрични квар у кућишту, а потврђено је да је заштита од пренапона радила на две локације током грмљавина, штитећи електронику пуњача у наставку.

●  Позиције резервних фидера су активиране на 15 локација у другој фази увођења, а нова кола пуњача су додана за мање од једног дана — потврђујући стратегију дизајна за будућност.

●  Продавац горива је од тада усвојио исту спецификацију ормарића за додатних 50 локација, при чему је њихов тим за електротехнику навео интеграцију кабинета са њиховом централизованом ЦМС платформом као кључну оперативну предност.
