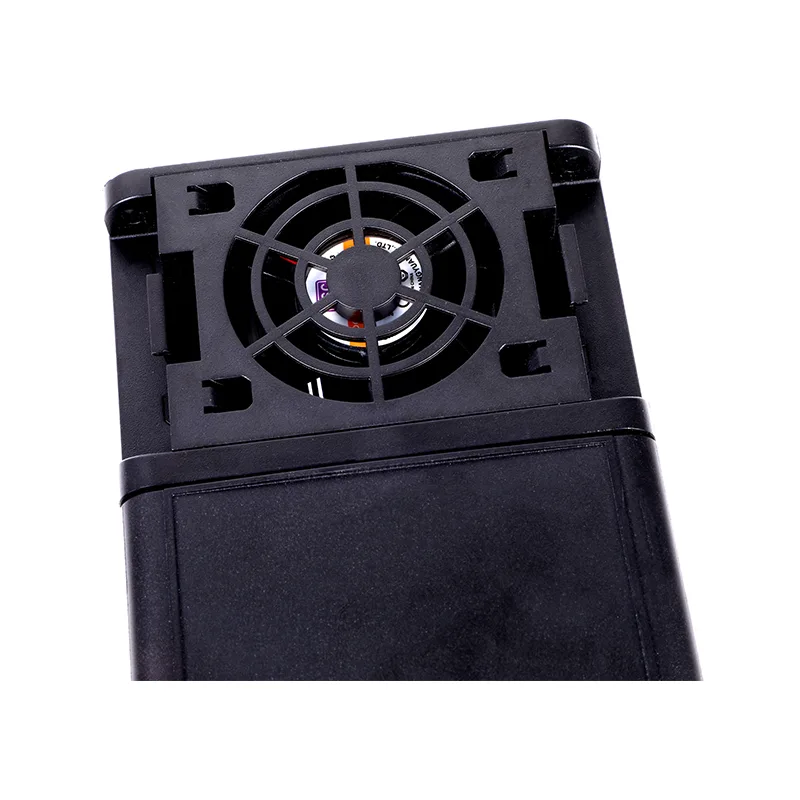

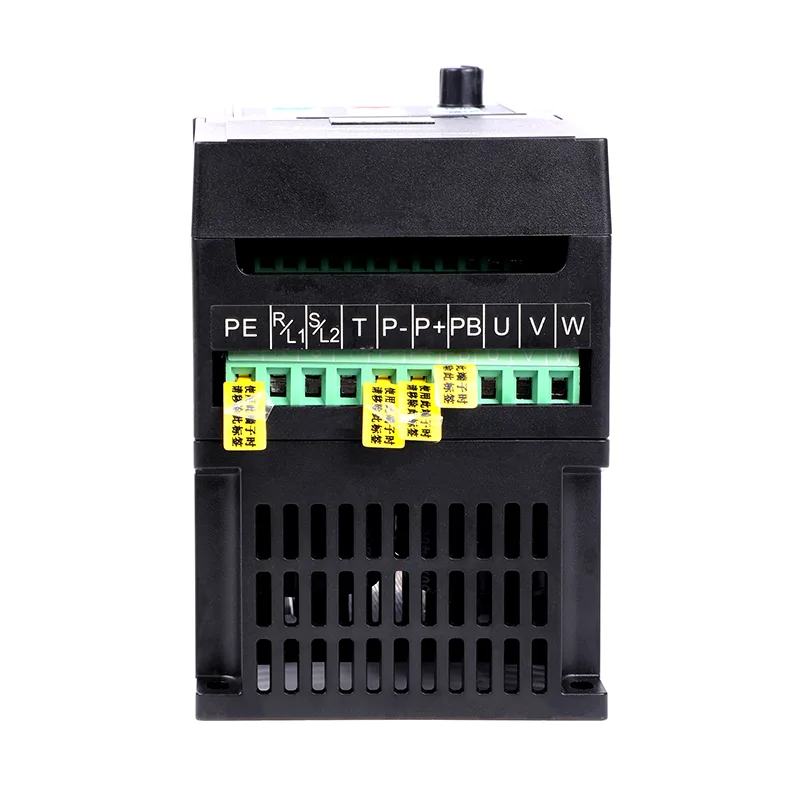

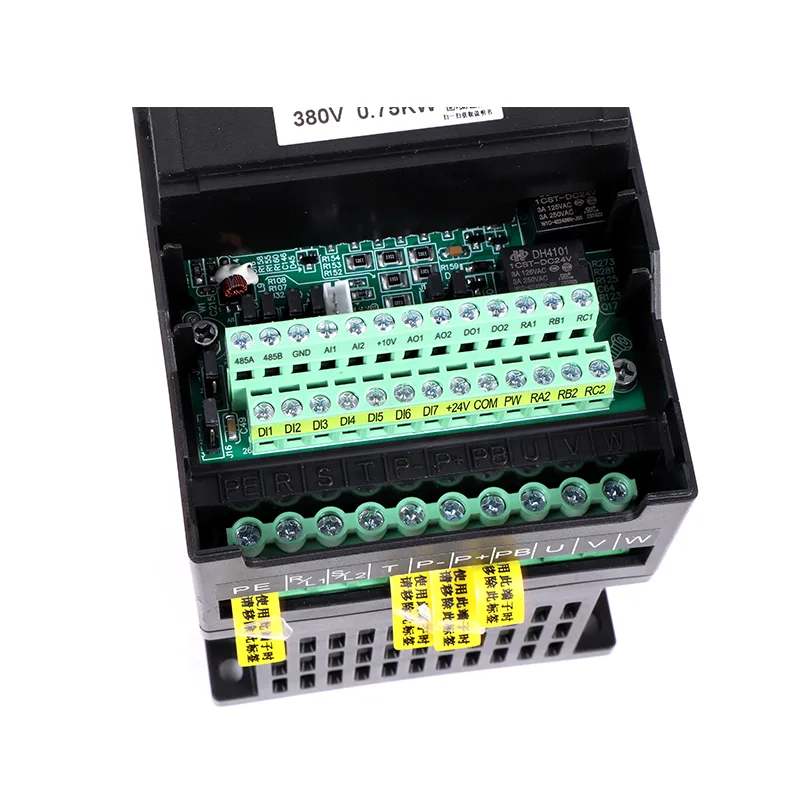

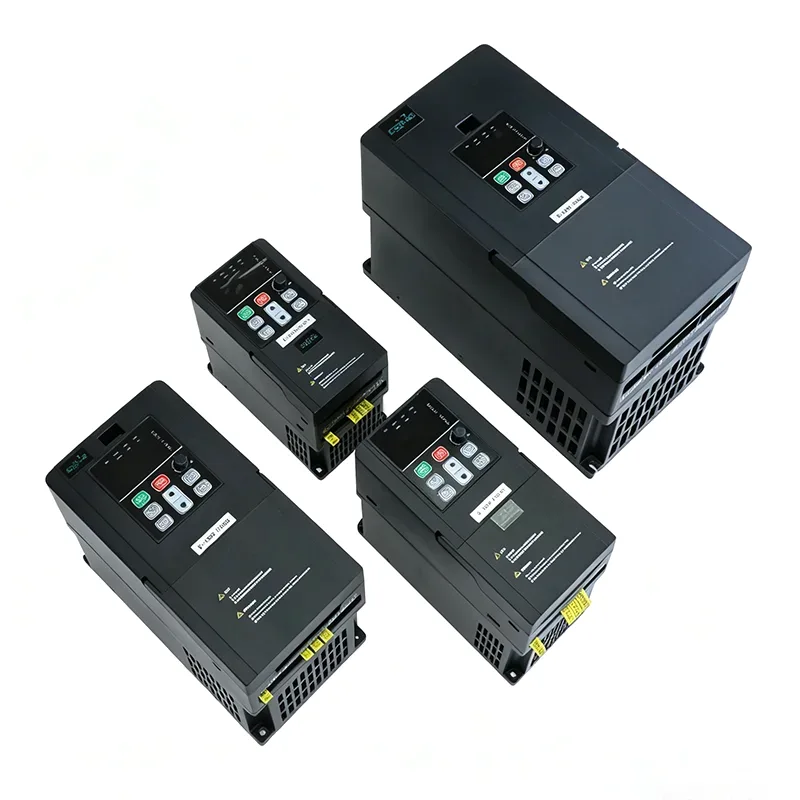

40ХП 30кв 3 фазе 380В ВФД АЦ Дриве

Садржи напредну векторску контролу са високим почетним обртним моментом, уграђени ЕМИ филтер, редундантни систем хлађења и опсежне опције комуникације укључујући Етхернет/ИП и Профинет. Чврсто ИП20/ИП21 кућиште са ојачаним сабирницама обезбеђује стабилан рад у најзахтевнијим индустријским окружењима.

Са интелигентним управљањем енергијом и свеобухватним дијагностичким могућностима, ЦСИВЕИ 40ХП 30кв 3 фазе 380В ВФД АЦ Дриве обезбеђује снагу и прецизност потребне за критичне индустријске процесе.

Основни параметри и спецификације

Типичне апликације

ЦСИВЕИ 40ХП 30кв 3 Пхасе 380В ВФД АЦ Дриве је направљен за индустријске и инфраструктурне апликације велике снаге:

●  Пумпе високог притиска – постројења за десалинизацију, цевоводне пумпе, хидраулични системи

●  Велики компресори – индустријске ваздушне станице, гасни компресори

●  Рударски транспортери – тракасти транспортери на велике удаљености, системи за руковање рудом

●  Центрифугални расхладни уређаји – велики ХВАЦ системи, даљинско хлађење

●  Намотачи и одмотачи – творнице папира, намотавање текстила, извлачење жице

Његови алгоритми за уштеду енергије и функције предиктивног одржавања смањују укупне трошкове поседовања.

Енергетска ефикасност и уштеде трошкова

ЦСИВЕИ ВФД серија помаже индустријским објектима да смање потрошњу енергије и оперативне трошкове кроз интелигентну контролу мотора и функције оптимизације енергије.

Аутоматска оптимизација енергије (АЕО)– Погон континуирано прати оптерећење мотора и аутоматски прилагођава напон и струју тако да одговарају стварним потребама. Ова карактеристика може смањити потрошњу енергије за 20-50% у апликацијама са променљивим обртним моментом као што су вентилатори и пумпе.

Слееп Моде– Када системска потражња падне испод унапред подешеног прага, погон аутоматски зауставља мотор да би елиминисао потрошњу енергије у празном ходу. Када се потражња врати, диск се поново покреће без проблема.

ПИД контролер– Уграђена ПИД контрола омогућава прецизну регулацију притиска, протока или температуре без екстерних контролера, осигуравајући да систем ради на оптималним тачкама ефикасности.

Енерги Мониторинг– Приказ струје мотора, напона, снаге и потрошње енергије у реалном времену омогућава оператерима да прате потрошњу енергије и идентификују могућности оптимизације.

ФАКс

Која је разлика између В/Ф контроле и векторске контроле?

В/Ф контрола одржава фиксни однос напона и фреквенције. У реду је за вентилаторе, пумпе и опште апликације где прецизна контрола брзине није критична. Векторска контрола раздваја флукс и обртни моменат тако да можете да их контролишете независно—што вам даје већи почетни обртни момент (до 150% на 0,5Хз) и бољу прецизност брзине. Вектору без сензора није потребан енкодер; вектор затворене петље ради, и повећава прецизност брзине на 0,1%. Већина ЦСИВЕИ драјвова подржава оба, тако да можете изабрати онај који одговара вашој апликацији.

Да ли ми треба екстерни кочиони отпорник?

Зависи. Ако вам је потребно брзо успоравање или оптерећење има велику инерцију — као што су центрифуге, дизалице, дизалице или машине за намотавање — онда да, требаће вам један. На погонима који имају унутрашњу кочиону јединицу, отпорник управља регенеративном енергијом да би се избегле грешке пренапона и скратило време заустављања. За вентилаторе и пумпе са споријим успоравањем, обично га можете прескочити.

Који су комуникациони протоколи подржани?

Сви ЦСИВЕИ драјвери стандардно долазе са Модбус РТУ преко РС485. Доступни су опциони модули за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет. Они вам омогућавају интеграцију са главним ПЛЦ и СЦАДА системима за даљински надзор, промене параметара и централизовану контролу.

Како да подесим диск први пут?

Возимо имамо чаробњак за брзи почетак који вас води кроз основне ствари за неколико минута:

Унесите податке са натписне плочице мотора (снага, напон, струја, фреквенција, РПМ), изаберите макро апликације (Вентилатор/пумпа, транспортер, константни обртни момент), подесите време убрзања и успоравања, изаберите извор фреквенције (тастатура, аналогни улаз, комуникација) и покрените аутоматско подешавање да бисте оптимизовали контролу мотора. Упутство садржи све детаље, а тастатура се може уклонити тако да можете управљати њоме даљински ако је потребно.

Које заштите су уграђене у драјв?

ЦСИВЕИ уређаји укључују солидан скуп заштита: пренапон, поднапон, прекомерна струја, кратак спој, превисока температура (расхладни елемент), губитак фазе на улазу или излазу и преоптерећење мотора (електронско термално преоптерећење, И²т). Ово помаже да ствари раде поуздано и продужавају век трајања опреме.

Могу ли покренути више мотора са једног ВФД-а?

Да, можете да покрећете више мотора паралелно са једног погона, под условом да: укупна потрошња струје остане у оквиру излазне вредности погона, сваки мотор има сопствену заштиту од термичког преоптерећења и користите В/Ф контролу (векторска контрола се не препоручује за подешавања са више мотора). Ово је уобичајено за низове вентилатора, транспортне секције или пумпне станице где мотори заједно раде истом брзином.

Како да отклоним уобичајене грешке?

Диск приказује кодове грешака на тастатури за брзу дијагнозу:

●  ОЦ (прекомерна струја) – проверите кратке спојеве, проблеме са намотајима мотора или време убрзања

●  ОВ (пренапон) – проверите кочиони отпорник (ако се користи) или је време успоравања прекратко

●  УВ (поднапон) – проверите улазно напајање и ожичење

●  ОХ (превисока температура) – проверите вентилатор за хлађење, температуру околине и размак за монтажу

●  ОЛ (преоптерећење) – проверите оптерећење мотора, повећајте време убрзања или размислите о повећању погона

Приручник има пуну табелу кодова грешака са детаљним корацима. Ако нешто и даље није у реду, ЦСИВЕИ техничка подршка може помоћи.

Да ли ВФД долази са гаранцијом и техничком подршком?

Да. ЦСИВЕИ дискови долазе са стандардном гаранцијом од 18 месеци од датума производње (или 12 месеци од инсталације, шта год је касније). Опције продужене гаранције су доступне за критичне апликације. Глобална техничка подршка је доступна путем е-поште, телефона и онлајн ресурса—укључени су кориснички приручници, водичи за апликације и софтвер за конфигурацију.
