15ХП 11кв ВФД Фрекуенци Дриве Пумп ВФД

Кључне карактеристике укључују висок капацитет преоптерећења, уграђени ДЦ реактор за ублажавање хармоника, више комуникационих интерфејса и конфигурабилно И/О проширење. Кућиште за тешке услове рада са ојачаним системом хлађења обезбеђује поуздан рад у индустријским окружењима са високим температурама.

Комбинујући могућности уштеде енергије са интелигентним заштитним карактеристикама, ЦСИВЕИ 15ХП 11кв ВФД ВФД пумпа за погон фреквенције ВФД максимизира време непрекидног рада система и оперативну ефикасност за апликације велике снаге.

Основни параметри и спецификације

Типичне апликације

ЦСИВЕИ 15ХП 11кв ВФД фреквентна пумпа ВФД пружа робусне перформансе за тешку индустријску опрему која захтева непрекидан рад:

●  Велике пумпе – ​​главне пумпе за водоснабдевање, индустријске пумпе за хлађење

●  Индустријски вентилатори – вентилација рудника, вентилатори за цементаре, сакупљачи прашине

●  Компресори – велики ваздушни компресори, азотни компресори

●  Мешалице – мешалице за бетон, хемијски реактори, мешалице пулпе

●  Центрифуге – центрифуге за шећер, центрифуге за уље, деканте

Са појачаним хлађењем и карактеристикама за ублажавање хармоника, обезбеђује поуздан рад у тешким окружењима.

Робусна заштита и поузданост

Направљена да издржи захтевна индустријска окружења, ЦСИВЕИ ВФД серија укључује вишеструке механизме заштите како би се обезбедио континуирани рад и продужени радни век.

Свеобухватна заштита мотора – Интегрисана заштита укључује заштиту од пренапона, поднапона, прекомерне струје, превисоке температуре, губитка фазе и кратког споја. Погон аутоматски искључује или ограничава излаз како би спречио оштећење и погона и повезаног мотора.

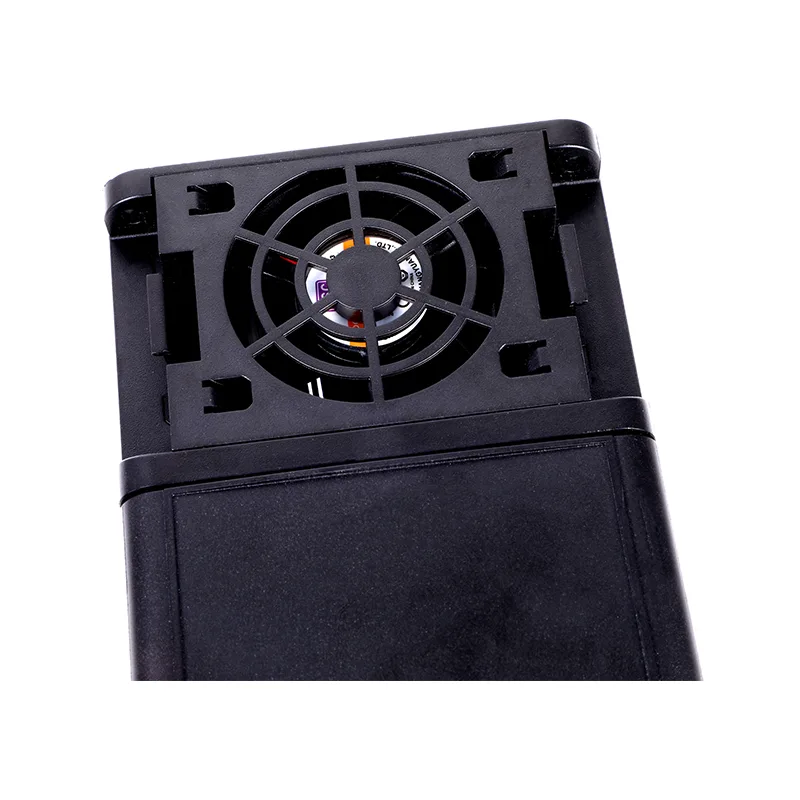

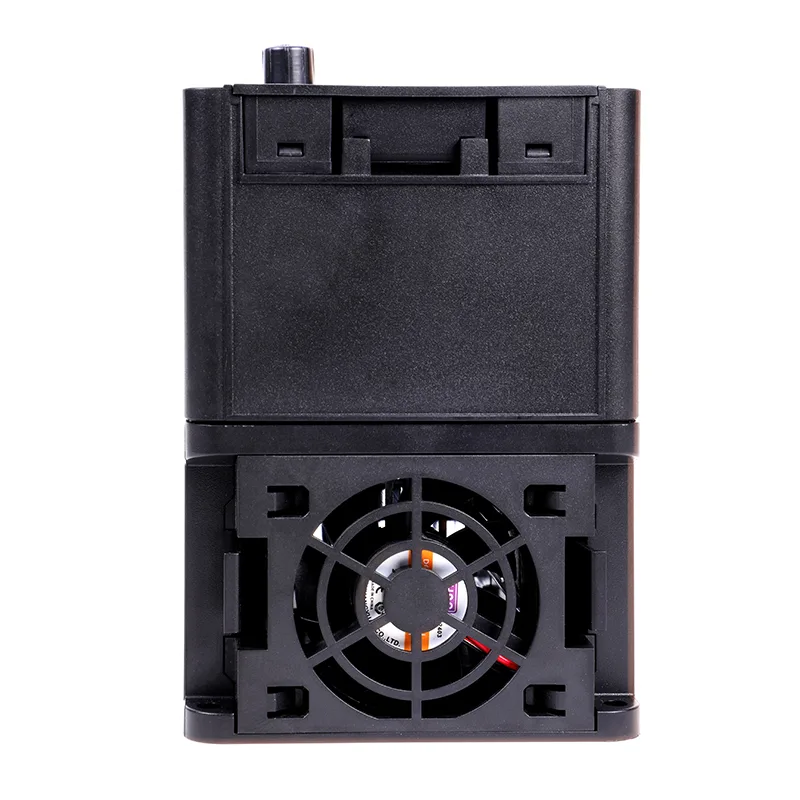

Управљање топлотом – Интелигентна контрола вентилатора прилагођава хлађење на основу унутрашње температуре и услова оптерећења, минимизирајући буку и продужавајући век трајања вентилатора. Модели велике снаге имају ојачани дизајн хладњака за побољшано расипање топлоте.

Заштита животне средине – Стандардно ИП20 кућиште погодно за уградњу контролне табле. Опциона ИП40/ИП54/ИП66 кућишта су доступна за примену у прашњавим, влажним окружењима или окружењима за прање. Конформни премаз на ПЦБ-има пружа додатну заштиту од влаге и загађивача.

Уграђени ЕМЦ филтер – Одабрани модели укључују интегрисани филтер за електромагнетну компатибилност, што поједностављује усклађеност са ЦЕ и другим ЕМЦ стандардима и смањује трошкове инсталације.

ФАКс

Која је разлика између В/Ф контроле и векторске контроле?

В/Ф контрола одржава фиксни однос напона и фреквенције. У реду је за вентилаторе, пумпе и опште апликације где прецизна контрола брзине није критична. Векторска контрола раздваја флукс и обртни моменат тако да можете да их контролишете независно—што вам даје већи почетни обртни момент (до 150% на 0,5Хз) и бољу прецизност брзине. Вектору без сензора није потребан енкодер; вектор затворене петље ради, и повећава прецизност брзине на 0,1%. Већина ЦСИВЕИ драјвова подржава оба, тако да можете изабрати онај који одговара вашој апликацији.

Како да изаберем прави ВФД за мој мотор?

Неколико ствари које треба узети у обзир:

●  Снага мотора—ВФД би требало да одговара или буде мало већи од номиналне вредности мотора.

●  Улазни напон—монофазни 230В или трофазни 400В, уверите се да одговара вашем напајању.

●  Тип оптерећења — оптерећења са константним обртним моментом као што су транспортери или екструдери обично захтевају ВФД величине 100–120% снаге мотора. Оптерећења променљивог обртног момента као што су вентилатори и пумпе често могу да користе ВФД усклађен са снагом мотора, плус добијате уштеду енергије.

●  Окружење — за прашњаве, влажне или спољашње локације, изаберите вишу ИП оцену (ИП40, ИП54, ИП66) или ставите диск у заштићено кућиште.

●  Комуникација—ако треба да разговарате са ПЛЦ-ом или СЦАДА-ом, проверите да ли диск јединица подржава ваш протокол (Модбус РТУ је стандардан; Профибус, Етхернет/ИП итд. су опциони).

●  ЦСИВЕИ такође има алатку за одређивање величине и техничку подршку ако желите друго мишљење.

Да ли могу да користим једнофазни улазни ВФД са трофазним мотором?

Да. ЦСИВЕИ-јеви једнофазни погони од 230В узимају једнофазни улаз и излазну трофазну снагу мотора. То је уобичајено подешавање када је доступно само једнофазно напајање, али желите ефикасност и поузданост трофазног мотора. Само се уверите да напон мотора одговара излазу погона—230В трофазни.

Да ли ми треба екстерни кочиони отпорник?

Зависи. Ако вам је потребно брзо успоравање или оптерећење има велику инерцију — као што су центрифуге, дизалице, дизалице или машине за намотавање — онда да, требаће вам један. На погонима који имају унутрашњу кочиону јединицу, отпорник управља регенеративном енергијом да би се избегле грешке пренапона и скратило време заустављања. За вентилаторе и пумпе са споријим успоравањем, обично га можете прескочити.

Који су комуникациони протоколи подржани?

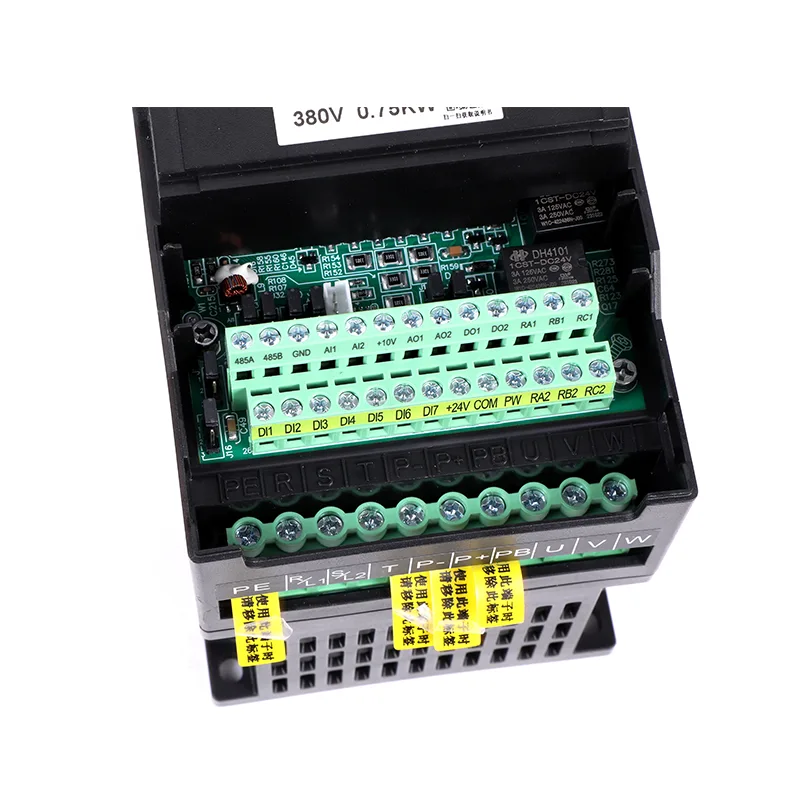

Сви ЦСИВЕИ драјвери стандардно долазе са Модбус РТУ преко РС485. Доступни су опциони модули за Профибус ДП, Профинет, Етхернет/ИП, ЦАНопен и ДевицеНет. Они вам омогућавају интеграцију са главним ПЛЦ и СЦАДА системима за даљински надзор, промене параметара и централизовану контролу.

Како да подесим диск први пут?

ЦСИВЕИ дискови имају чаробњак за брзи почетак који вас води кроз основне ствари за неколико минута:

Унесите податке са натписне плочице мотора (снага, напон, струја, фреквенција, РПМ), изаберите макро апликације (Вентилатор/пумпа, транспортер, константни обртни момент), подесите време убрзања и успоравања, изаберите извор фреквенције (тастатура, аналогни улаз, комуникација) и покрените аутоматско подешавање да бисте оптимизовали контролу мотора. Упутство садржи све детаље, а тастатура се може уклонити тако да можете управљати њоме даљински ако је потребно.

Које заштите су уграђене у драјв?

ЦСИВЕИ уређаји укључују солидан скуп заштита: пренапон, поднапон, прекомерна струја, кратак спој, превисока температура (расхладни елемент), губитак фазе на улазу или излазу и преоптерећење мотора (електронско термално преоптерећење, И²т). Ово помаже да ствари раде поуздано и продужавају век трајања опреме.

Могу ли покренути више мотора са једног ВФД-а?

Да, можете да покрећете више мотора паралелно са једног погона, под условом да: укупна потрошња струје остане у оквиру излазне вредности погона, сваки мотор има сопствену заштиту од термичког преоптерећења и користите В/Ф контролу (векторска контрола се не препоручује за подешавања са више мотора). Ово је уобичајено за низове вентилатора, транспортне секције или пумпне станице где мотори заједно раде истом брзином.

Како да отклоним уобичајене грешке?

Диск приказује кодове грешака на тастатури за брзу дијагнозу:

●  ОЦ (прекомерна струја) – проверите кратке спојеве, проблеме са намотајима мотора или време убрзања

●  ОВ (пренапон) – проверите кочиони отпорник (ако се користи) или је време успоравања прекратко

●  УВ (поднапон) – проверите улазно напајање и ожичење

●  ОХ (превисока температура) – проверите вентилатор за хлађење, температуру околине и размак за монтажу

●  ОЛ (преоптерећење) – проверите оптерећење мотора, повећајте време убрзања или размислите о повећању погона

Приручник има пуну табелу кодова грешака са детаљним корацима. Ако нешто и даље није у реду, ЦСИВЕИ техничка подршка може помоћи.

Како ВФД штеди енергију?

За оптерећења променљивог обртног момента као што су вентилатори и пумпе, снага следи законе афинитета—пропорционална је коцки брзине. Смањење брзине за 20% смањује потрошњу енергије за отприлике 50%. Функција аутоматске оптимизације енергије (АЕО) смањује напон како би одговарао стварном оптерећењу ради додатне уштеде. Режим мировања такође искључује мотор током периода мале потражње, елиминишући потрошњу енергије у стању мировања.

Који је типични животни век ВФД-а и како да га одржавам?

Уз правилну инсталацију и услове, ВФД може трајати 10-15 година. Кључно одржавање: одржавајте кућиште чистим—нагомилавање прашине убија ефикасност хлађења; проверите вентилаторе за хлађење (обично трају 3-7 година; замените ако су бучни или не раде); проверите кондензаторе ДЦ магистрале—старе са временом и температуром—ако је драјв ускладиштен више од две године, промените поклопце пре укључивања; пратити температуру околине; повремено правите резервне копије параметара на тастатури или спољној меморији. Брза инспекција сваких 6–12 месеци помаже да се избегну изненађења.

Могу ли да користим ВФД на отвореном или у окружењима за прање?

Стандардни ИП20 дискови морају бити у чистом, сувом панелу. За спољашња или оштра окружења, ЦСИВЕИ нуди више ИП оцене:

●  ИП40 – добро за прашњава места као што су текстилне фабрике или обрада дрвета

●  ИП54/ИП55 – отпоран на прашину и прскање; ради за спољне ограде и просторе за прање

●  ИП66 – потпуно отпоран на прашину и подноси снажне водене млазнице; погодан за обраду хране, прање аутомобила или употребу на отвореном без додатних кућишта

●  Ако су присутни корозивни гасови, препоручује се конформни премаз на штампаној плочи.

Да ли ВФД долази са гаранцијом и техничком подршком?

Да. ЦСИВЕИ дискови долазе са стандардном гаранцијом од 18 месеци од датума производње (или 12 месеци од инсталације, шта год је касније). Опције продужене гаранције су доступне за критичне апликације. Глобална техничка подршка је доступна путем е-поште, телефона и онлајн ресурса—укључени су кориснички приручници, водичи за апликације и софтвер за конфигурацију.

Случај купца: Вентилатор индустријске вентилације

Фабрика за производњу намештаја захтевала је прецизну контролу протока ваздуха за свој систем за сакупљање прашине. Континуирано покретање вентилатора пуном брзином било је неефикасно и стварало је претерану буку.

Решење: ЦСИВЕИ 18-30кВ ВФД је инсталиран на главни издувни вентилатор, са сензором притиска који надгледа притисак у каналу за регулисање брзине вентилатора.

Резултати:

●  Брзина вентилатора се аутоматски прилагођава захтевима за прикупљање прашине

●  Уштеда енергије од 45% током рада са делимичним оптерећењем

●  Смањен ниво буке за 12 дБ, побољшавајући услове рада

●  Смањено механичко хабање лежајева и каишева вентилатора

●  Систем сада испуњава циљеве еколошке усклађености и оперативне ефикасности.
