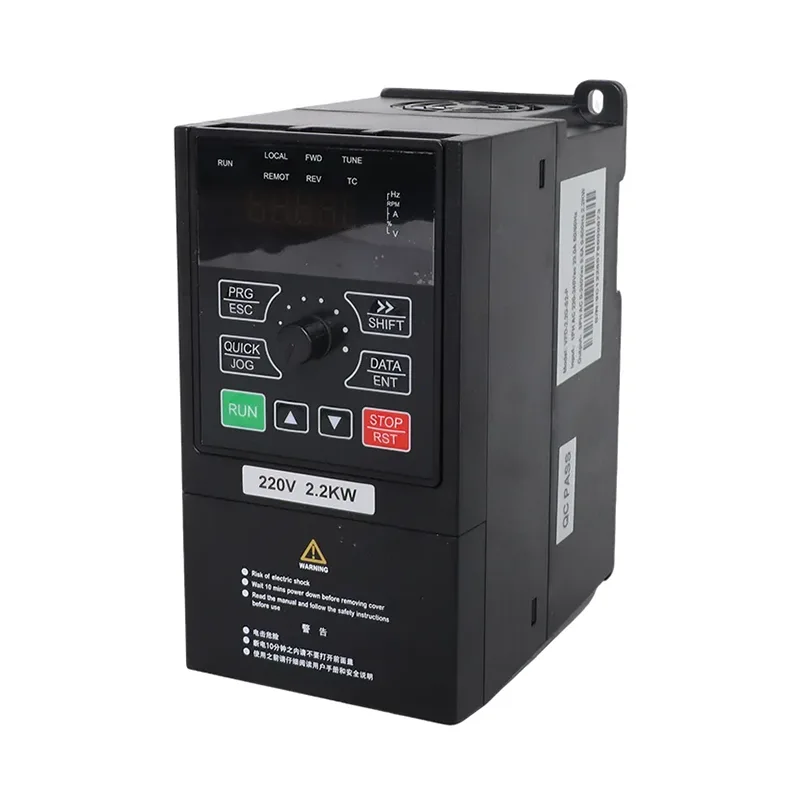

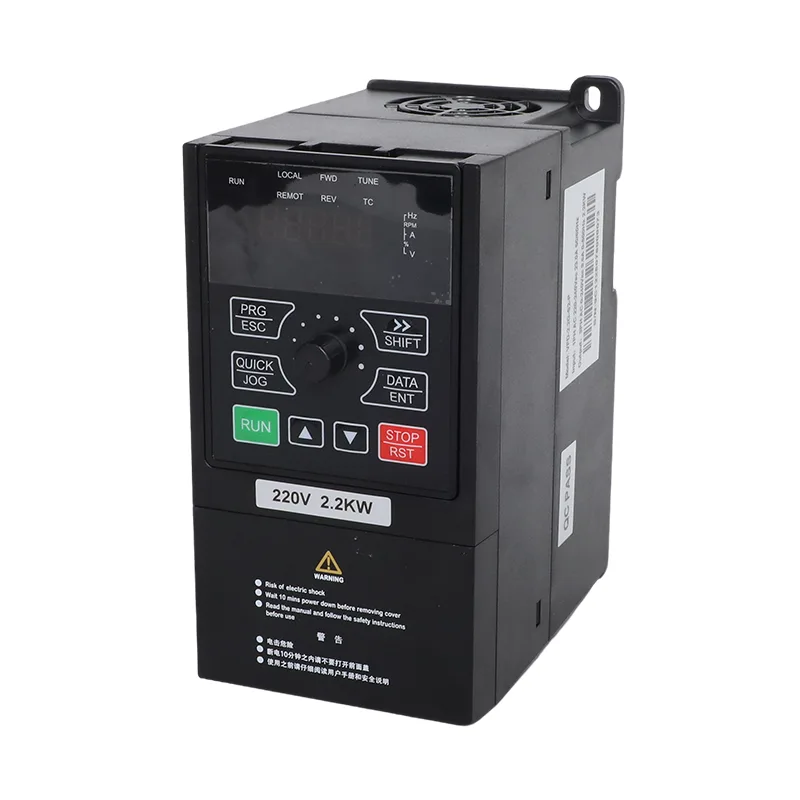

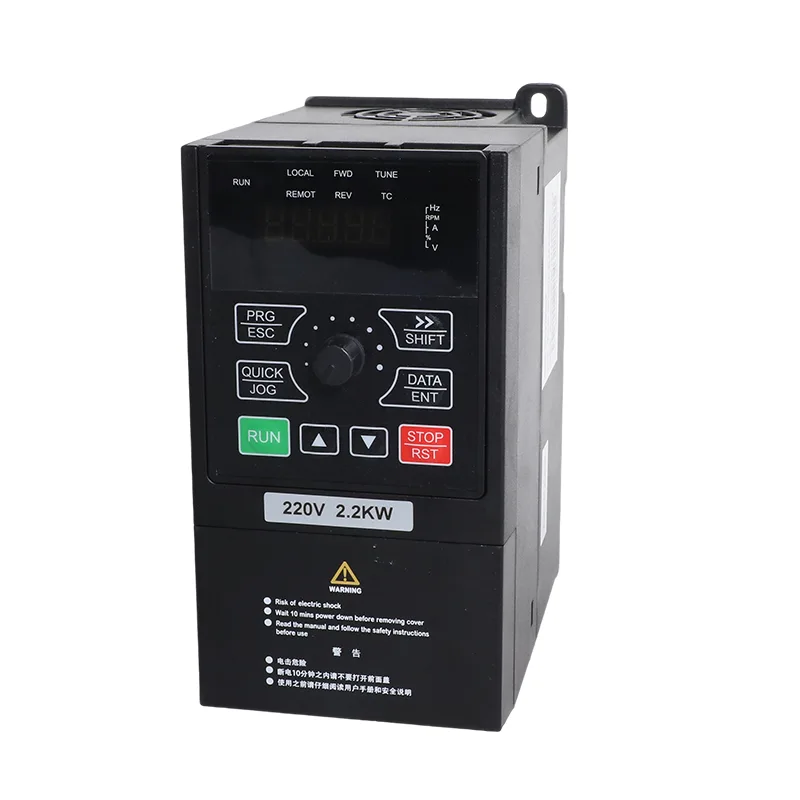

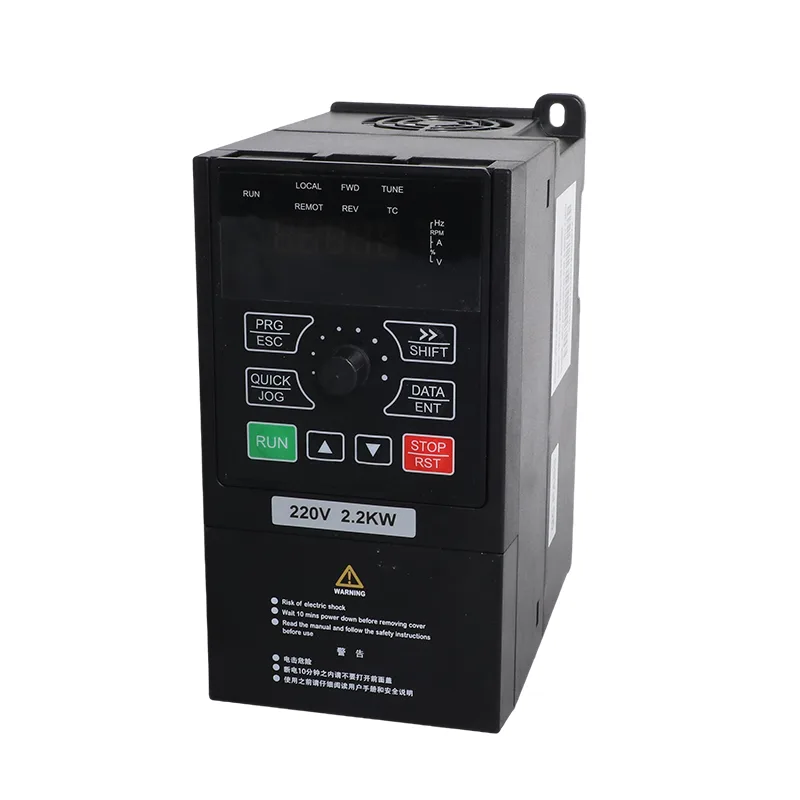

4.0кВ/5.5кВ 3-фазна соларна пумпа од 380В и ВФД инвертер опште намене

ЦСИВЕИ производи 4,0кВ/5,5кВ 3-фазну соларну пумпу од 380В и ВФД инвертер опште намене за системе трофазних мотора који захтевају контролу фотонапонске пумпе или конвенционални рад са променљивом фреквенцијом. Модели ВФД-ПЦ10-4.0Г-Т4 и ВФД-ПЦ10-5.5Г-Т4 покривају снаге мотора од 4,0 кВ и 5,5 кВ, са називним излазним струјама од 9 А и 13 А, респективно. Оба модела прихватају трофазни АЦ улаз од 380 В (-15%) до 440 В (+10%).

Серија комбинује контролу соларне пумпе са управљањем мотора опште намене у једној инвертерској платформи. Изабрани режим рада одређује како погон управља својим извором напајања и радом мотора, док уграђене контролне и заштитне функције подржавају инсталације пумпи, као и компатибилне вентилаторе, дуваљке и процесне машине. Када тражите понуду, наведите називне плочице мотора и предвиђену апликацију како бисте помогли у успостављању одговарајућег модела и конфигурације.

Двоструки режими рада

4.0кВ/5.5кВ 3-фазна соларна пумпа од 380В и ВФД са инвертером опште намене подржава два режима рада изабрана преко параметра П8-00.

Режим соларне пумпе — П8-00 = 1

У овом режиму, погон користи фотонапонску енергију за рад компатибилне пумпе, са МППТ контролом и функцијама аутоматског пребацивања мреже. Када соларна енергија није довољна, конфигурисана секвенца промене омогућава систему да користи напајање мреже. Овај аранжман је погодан за наводњавање пољопривреде, водоснабдевање из бушотина и друге пумпне апликације где је соларна енергија доступна током дела радног дана.

Режим опште намене — П8-00 = 0

У овом режиму, погон ради као конвенционални претварач променљиве фреквенције за компатибилне моторе, укључујући пумпе, вентилаторе, дуваљке и процесне машине. Векторска контрола без сензора (СВЦ) и В/Ф контрола подржавају различите захтеве за управљање мотором без коришћења функције фотонапонског пумпања.

ЦСИВЕИ може да конфигурише режим рада пре испоруке. Режим се такође може променити подешавањем П8-00, омогућавајући да се диск поново додели другој апликацији када се захтеви за инсталацију промене. Релевантни параметри и ожичење морају одговарати изабраном режиму рада.

Захтеви за соларну мрежу и једносмерни напон

Препоручени фотонапонски низ зависи од снаге претварача и електричних карактеристика модула. Табела Б даје конфигурације модула и низова за две опције модула: 37±1 В модуле оцењене на 250 В±5 Вп, и 45±1 В модуле оцењене на 300 В±5 Вп.

Главна ограничења на страни једносмерне струје су:

Напон серијског низа мора се проценити у односу на стварни напон отвореног кола модула и очекиване радне температуре. Аранжмани паралелних жица треба да прате препоручену конфигурацију и применљиве захтеве за заштиту једносмерне струје. Одржавање низа унутар наведених граница напона је од суштинског значаја за исправан рад претварача.

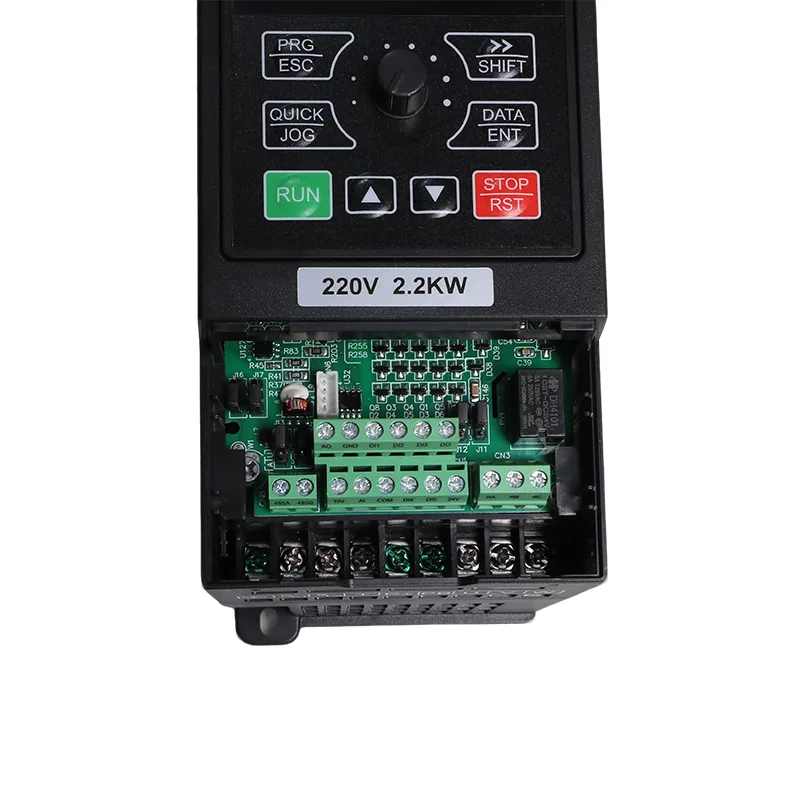

Оквир и инсталација

Оба модела деле исте димензије кућишта од 245 × 142 × 181,3 мм и монтажну шему 107 × 235 мм. Компактан дизајн за монтирање на зид или ормар омогућава да се погон угради у инсталацију за управљање пумпом без промене снаге мотора или примене само да би се прилагодио претварачу.

Уређај има ИП20 кућиште и намењен је за вертикалну инсталацију на одговарајућој заштићеној локацији. Планирање инсталације треба да узме у обзир радно окружење, електричну заштиту, вођење каблова и приступ за пуштање у рад и одржавање. Општи опсег радне температуре је -10°Ц до 50°Ц, са потребним смањењем вредности изнад 40°Ц.

Спецификације

Табела А. Оцене модела

Табела Б. Препоручени соларни низ

Табела Ц. Опште спецификације (исте у целом иМастер асортиману)

Типичне апликације

Серија иМастер ВФД-ПЦ10 комбинује управљање соларном пумпом са контролом мотора са варијабилном фреквенцијом, чинећи моделе од 4,0 кВ и 5,5 кВ погодним за низ апликација за руковање водом и индустријске примене.

За инсталације којима је потребна и фотонапонска пумпа и конвенционална контрола мотора, 4,0кВ/5,5кВ 3-фазна соларна пумпа од 380В и ВФД са инвертером опште намене могу се специфицирати за предвиђени рад и конфигурисати у складу са тим.

За системе воде који захтевају регулацију притиска, уграђена ПИД функција може да користи одговарајући сигнал повратне спреге за подешавање рада мотора око конфигурисане задате вредности. Са одговарајуће одабраним трансмитером притиска и исправно конфигурисаним контролним параметрима, погон може регулисати системски притисак како се потражња мења. Коначна подешавања зависе од пумпе, мотора и примене.

Тецхницал Хигхлигхтс

1. Аутоматско пребацивање са соларне на мрежу

2. Уграђена ПИД контрола

Уграђени ПИД подржава контролу притиска, протока или температуре у затвореном кругу. Извори задате вредности и повратне информације се бирају преко доступних параметара ФЦ групе.

3. Кључ ПВ и заштита на страни мотора

4. Контрола мотора и комуникација

Режим опште намене подржава СВЦ и В/Ф контролу, капацитет преоптерећења од 150% за 60 секунди и РС485 комуникацију са Модбус РТУ.

5. Два конфигурабилна режима рада

П8-00 = 1: режим соларне пумпе. П8-00 = 0: режим претварача опште намене. ЦСИВЕИ може да подеси режим рада и тражене параметре пре испоруке.

ФАК

Зашто је моделу од 4 кВ потребно 20 модула, док 5,5 кВ користи 18 к 2?

Јединица од 4 кВ покреће једну жицу, тако да је низ дужи да би достигао прозор од 550 до 750 ВДЦ. Јединици од 5,5 кВ потребно је отприлике дупло већу снагу низа, што је лакше достићи са две паралелне жице од 18. Обе остају испод максимума од 900 ВДЦ.

Могу ли ово додатно да уградим на постојећу пумпу која је повезана на мрежу?

Да, и то је најчешћа инсталација. Оставите пумпу и каблове на миру, додајте низ и ДЦ прекидач и повежите постојеће напајање на Р, С и Т. Поставите П8-15 на 0 за аутоматско пребацивање. Солар носи дневно оптерећење, а мрежа га преузима када нема довољно сунца.

Како да зауставим пумпу када је резервоар пун?

Поставите прекидач за пловак или ниво на ДИ2 или ДИ3. Поларитет терминала је подешен у Ф6-10 тако да било који распоред контаката ради. Такође можете да користите АИ детекцију нивоа воде тако што ћете поставити П8-18 на 1 и подесити пуни праг у П8-19 и кашњење спавања у П8-20.

Које ћу грешке заправо видети на терену?

Уобичајени су А01 слаба соларна енергија, А02 резервоар пун, А03 недостатак воде и А04 подоптерећење мотора. Хардверске грешке Е01 до Е30 покривају прекомерну струју, пренапон, поднапон, губитак фазе и превисоку температуру, са Е43 за неисправну сонду нивоа и Е44 за стање подоптерећења које се не уклања.

Да ли је погон заштићен ако је кабл пумпе оштећен?

Да. Заштита од губитка излазне фазе и детекција кратког споја мотора при укључивању су стандардни, заједно са прекомерном струјом, пренапоном, поднапоном, прекомерном температуром и преоптерећењем.

Могу ли га користити на машини која нема никакве везе са водом?

Да. У режиму опште намене то је стандардни трофазни инвертер за вентилаторе, дуваљке, компресоре и процесне пумпе, са СВЦ или В/Ф контролом, ПИД и Модбус. Наручите га у том режиму и стиже конфигурисан за посао. А јединица купљена у режиму соларне пумпе може се касније померати преко П8-00.

Можемо ли да поставимо сопствене подразумеване параметре пре испоруке?

Да. Реците нам оцене мотора, конфигурацију панела и сва подешавања специфична за локацију која желите, а ми ћемо их учитати пре него што јединица напусти. То штеди време пуштања у рад на лицу места и то је разлог зашто многи дистрибутери купују конфигурисане, а не подразумеване.
