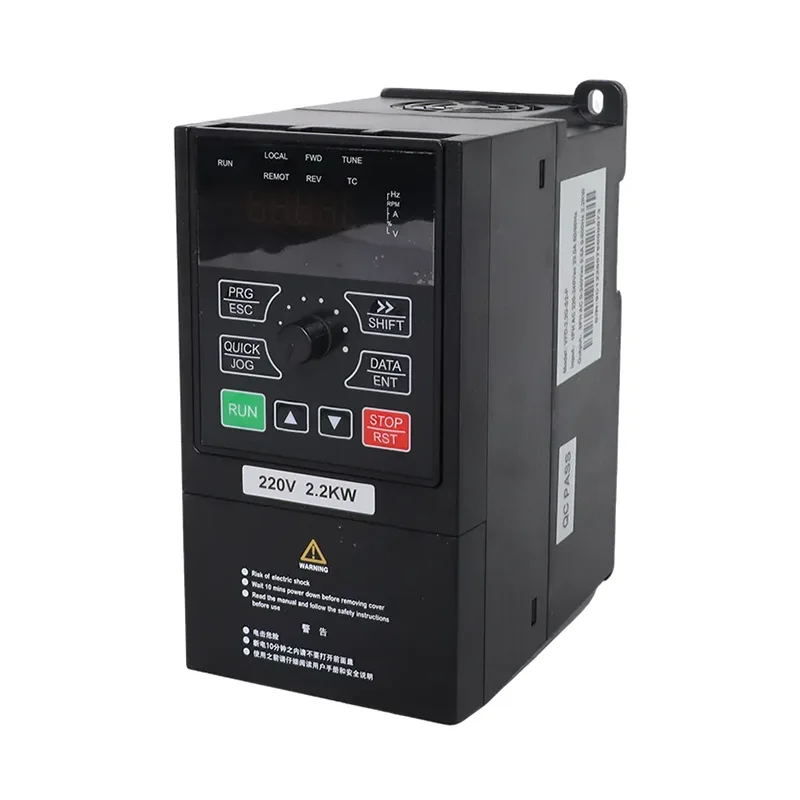

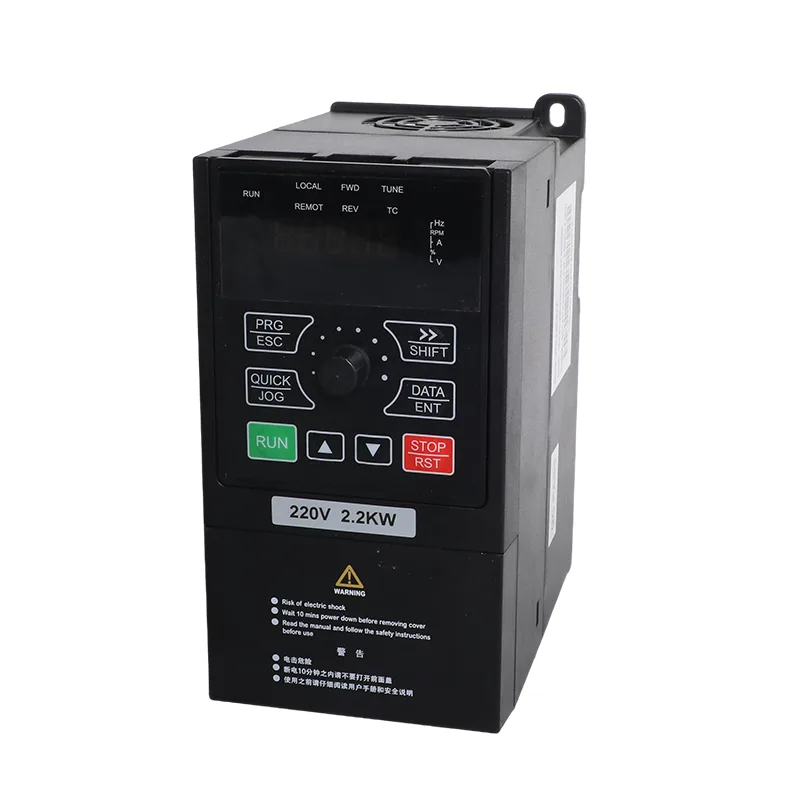

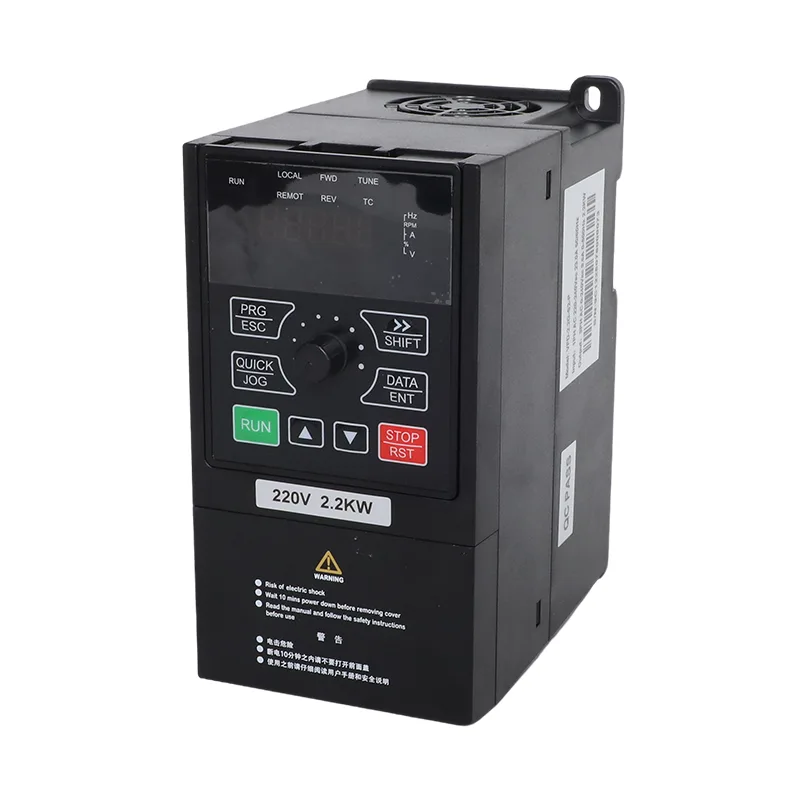

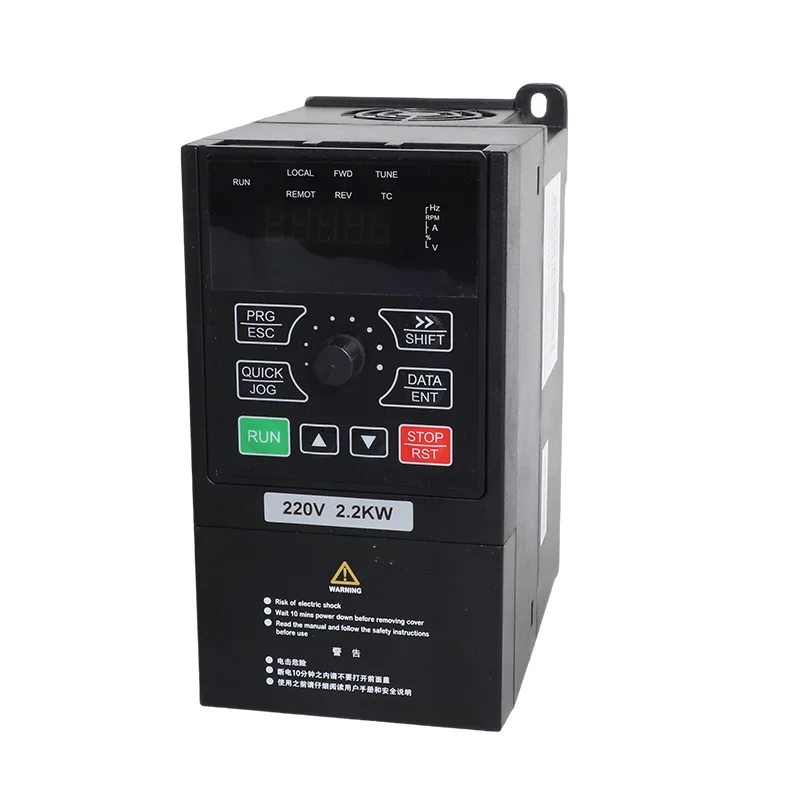

ЦСИВЕИ 4,0кВ/5,5кВ 1-фазна соларна пумпа 230В и ВФД са инвертером опште намене намењени су локацијама које треба да раде са моторима од 4,0 кВ или 5,5 кВ, али имају једнофазно напајање наизменичном струјом уместо трофазног прикључка. ВФД-ПЦ10-4.0Г-С2-МК испоручује излазну струју од 17 А, док ВФД-ПЦ10-5.5Г-С2-МК испоручује 25 А. Њихове наведене улазне наизменичне струје су 32 А и 45 А, респективно, тако да струја напајања, прекидач и кабл морају бити изабрани за стварну улазну струју.
На страни једносмерне струје, уређај прихвата фотонапонски низ конфигурисан за своја ограничења напона. Препоручени опсег МППТ је 250–350 ВДЦ, препоручени опсег напона отвореног кола је 360–430 ВДЦ, а максимални ДЦ улазни напон је 450 ВДЦ. Ова ограничења су посебно важна када су жице повезане паралелно или када низ ради у хладним условима, где напон отвореног кола модула може порасти.
Режим соларне пумпе (П8-00 = 1): Погон користи МППТ за фотонапонско пумпање и пружа функције везане за пумпу, укључујући руковање слабом светлошћу, заштиту од подоптерећења и опције контроле нивоа воде. Када је резервна копија мреже део инсталације, параметри промене и спољни склопни распоред морају бити конфигурисани у складу са упутством.
Режим опште намене (П8-00 = 0): Погон ради као конвенционални претварач са СВЦ или В/Ф контролом, уграђеним ПИД и РС485 Модбус РТУ комуникацијом. Овај режим се може користити за компатибилне пумпе, вентилаторе, дуваљке и другу опрему на мотор без коришћења функције управљања соларном пумпом.
Режим рада се може подесити пре испоруке и променити преко П8-00 када се промене захтеви апликације. Ово дистрибутерима и инсталатерима даје начин да одреде предвиђену употребу уз задржавање могућности да касније поново конфигуришу погон, у зависности од одговарајућих оцена мотора, ожичења и подешавања параметара.
За соларно пумпање, 4.0кВ/5.5кВ 1-фазна соларна пумпа 230В и ВФД са инвертером опште намене користе распоред струне специфичан за модел: верзија од 4.0 кВ користи две паралелне жице, док верзија од 5.5 кВ користи три. Са модулима од 37±1 В, 250 В±5 Вп, табела наводи 11 модула по низу; са 45±1 В, 300 В±5 Вп модулима, наводи 9 модула по низу. Пре повезивања низа, израчунајте напон отвореног кола низа користећи податке изабраног модула и локалне температурне услове и држите га у оквиру наведених граница драјва.
За инсталације које користе резервоар за складиштење или зависе од доступности воде у бунарима, погон подржава опције улаза на нивоу воде и заштиту од подоптерећења. АИ детекција нивоа воде може се конфигурисати помоћу П8-18, са прагом и кашњењем спавања подешеним преко П8-19 и П8-20. Понашање ресетовања под оптерећењем је конфигурисано преко П8-26. Ове функције помажу у координацији рада пумпе са нивоом резервоара и доступношћу воде када су инсталирани исправни сензори и параметри.
| Ставка | ВФД-ПЦ10-4.0Г-С2-МК | ВФД-ПЦ10-5.5Г-С2-МК |
| Применљиви мотор | 4,0 кВ / 5 КС | 5,5 кВ / 7,5 КС |
| Називни капацитет | 5,9 кВА | 11 кВА |
| Улазна струја | 32 А | 45 А |
| Излазна струја | 17 А | 25 А |
| АЦ улазни напон | АЦ 1 ПХ 220 В (-15%) до 240 В (+10%) | |
| Макс. ДЦ улазни напон | 450 ВДЦ | |
| Препоручени опсег Воц | 360 до 430 ВДЦ | |
| Препоручени опсег МППТ | 250 до 350 ВДЦ | |
| Опсег стартног напона | 160 до 450 ВДЦ, подесив параметар | |
| Називни излазни напон | 3 ПХ или 1 ПХ 220 В АЦ | |
| Ниво буке | 50 дБА мак. |
| Модел | 37±1 В модули, 250 В±5 Вп | 45±1 В модули, 300 В±5 Вп | ||
| Модули по низу | Стрингс | Модули по низу | Стрингс | |
| ВФД-ПЦ10-4.0Г-С2-МК | 11 | 2 | 9 | 2 |
| ВФД-ПЦ10-5.5Г-С2-МК | 11 | 3 | 9 | 3 |
| Ставка | Спецификација |
| Називна фреквенција | 50/60 Хз |
| Опсег улазне фреквенције | ±5% (47,5 до 63 Хз) |
| Излазни напон | 0 на улазни напон |
| Излазна фреквенција | 0,1 до 500 Хз |
| Максимална фреквенција | 0 до 500 Хз (СВЦ и В/Ф контрола) |
| Фреквенција носиоца | 0,8 кХз до 8 кХз, аутоматски подешено за учитавање (подржано до 16 кХз) |
| Резолуција фреквенције | Дигитално подешавање 0,01 Хз; аналогно подешавање 0,025% максималне фреквенције |
| Контролни режим | Векторска контрола без сензора (СВЦ); В/Ф контрола |
| Почетни обртни момент | 0,5 Хз / 150% (СВЦ) |
| Распон брзине | 1:100 (СВЦ) |
| Тачност стабилности брзине | ±0,5% (СВЦ) |
| Капацитет преоптерећења | 150% називне струје за 60 с; 170% за 12 с; 190% за 1,5 с |
| Повећање обртног момента | Аутоматско повећање обртног момента; ручно повећање од 0,1% до 30,0% |
| В/Ф крива | Линеарна, вишеструка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 снага) |
| В/Ф раздвајање | Потпуно раздвајање, пола раздвајање |
| Убрзање / успоравање | Линеарна или С-крива, 0,0 до 6500,0 с |
| ДЦ кочење | Почетна фреквенција 0,00 Хз до максималне фреквенције; време 0,0 до 36,0 с; тренутно 0,0% до 100,0% |
| ЈОГ контрола | ЈОГ фреквенција 0,00 Хз до максималне фреквенције (подразумевано 5 Хз); убрзање/успоравање 0,0 до 6500,0 с |
| Уграђени ПИД | Да, за затворену петљу притиска, протока или температуре без екстерног контролера |
| АВР | Излазни напон је стабилан када напон мреже флуктуира |

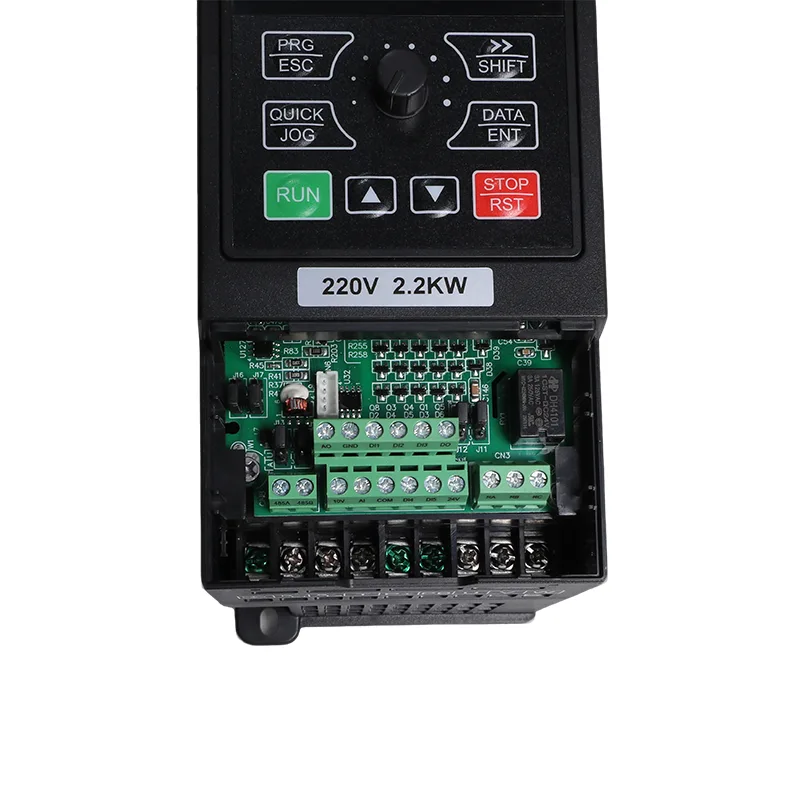

| Улазни терминали | 5 дигиталних улаза, ДИ5 подржава пулс велике брзине до 50 кХз; 1 аналогни улаз 0-10 В или 0-20 мА; 1 улаз потенциометра тастатуре |
| Излазни терминали | 1 брзи импулсни излаз до 50 кХз; 1 релејни излаз; 1 аналогни излаз 0-20 мА или 0-10 В |
| Комуникација | РС485, Модбус РТУ |
| Заштита | Детекција кратког споја мотора при укључивању, губитак излазне фазе, прекомерна струја, пренапон, поднапон, превисока температура, преоптерећење, подоптерећење, слабо светло |
| Радна температура | -10°Ц до 50°Ц; смањити 1% на 1°Ц изнад 40°Ц |
| Температура складиштења | -20°Ц до 60°Ц |
| Влажност | Испод 95% РХ, без кондензације |
| Висина | Испод 1000 м; смањити 1% на 100 м са 1000 на 3000 м |
| Вибрације | Испод 5,9 м/с² (0,6 г) |
| Енцлосуре | ИП20, зидни носач или орман, вертикална инсталација |
| Систем дистрибуције | ТН, ТТ |
| ЕМЦ / сигурност | ИЕЦ 61800-3 (Ц3); ИЕЦ 61800-5-1 |
Модели од 4,0 кВ и 5,5 кВ обезбеђују излазну струју од 17 А и 25 А. Почетни момент СВЦ је специфициран на 150% на 0,5 Хз, са капацитетом преоптерећења од 150% називне струје током 60 секунди. Њихове вредности улазне струје од 32 А и 45 А чине да је правилно напајање, прекидач и избор кабла од суштинског значаја.
Модел од 4,0 кВ користи две жице, а модел од 5,5 кВ користи три. Држите низ у оквиру препорученог опсега отвореног кола од 360–430 ВДЦ и максимума од 450 ВДЦ; користите ПВ прекидач и комбиновану кутију за паралелне жице.
Заштита од подоптерећења и конфигурабилна детекција нивоа воде подржавају логику искључивања и поновног покретања пумпе када су постављени одговарајући улази и параметри.
П8-00 бира режим соларне пумпе или режим опште намене. Потоњи подржава СВЦ/В/Ф контролу, уграђени ПИД и РС485 Модбус РТУ.
Користите уређај за заштиту од пренапона типа ИИ када је низ више од 10 м од уређаја. Упутство препоручује излазни реактор када кабл пумпе прелази 50 м.
4.0кВ/5.5кВ 1-фазна соларна пумпа 230В и ВФД са инвертером опште намене су намењени за инсталације којима је потребан капацитет мотора од 4,0 кВ или 5,5 кВ, али не могу да користе трофазно напајање. Његова конфигурација соларне пумпе је погодна за апликације воде, док режим опште намене проширује своју употребу на компатибилну опрему на моторни погон.
Модел од 5,5 кВ има наведену улазну струју од 45 А. Напајање, прекидач и кабл морају бити оцењени за струју инсталације и применљиве електричне захтеве. Соларни рад може смањити количину енергије која се црпи из мреже када је соларна енергија доступна, али стварна употреба мреже зависи од низа, оптерећења пумпе и радних услова.
Препоручена конфигурација низа обезбеђује већи фотонапонски капацитет за модел од 5,5 кВ вишег ранга. Табела Б наводи три паралелне жице за верзију од 5,5 кВ и два за верзију од 4,0 кВ. Потврдите укупну снагу низа, напон отвореног кола и струју низа у односу на спецификације модула и претварача.
ПВ и мрежне везе, уређаји за пребацивање и подешавања параметара морају пратити иМастер приручник за изабрани режим рада. Немојте истовремено затварати соларне и мрежне прекидаче осим ако специфицирано коло и заштитни склоп то изричито дозвољавају. Подешавања за пуштање у рад и промену, укључујући П8-15, треба применити према дијаграму ожичења произвођача.
Димензионирајте кабл према струји низа, дужини кабла, условима уградње и применљивим електричним захтевима. Користите кабл погодан за спољне фотонапонске услуге. Упутство за инсталацију наводи ДЦ прекидач на ПВ улазу и фотонапонски комбинатор када су жице спојене паралелно.
Заштита од подоптерећења је обезбеђена за откривање услова као што је губитак воде. Испоручене информације о параметру наводе ниво детекције од 25%, време потврде од 60 с и кашњење ресетовања од 120 с. Ако се сонда нивоа користи и поквари, уређај може пријавити Е43. Проверите конфигурисане прагове и кашњења у односу на стварну пумпу и инсталацију.
Да. П8-00 бира режим соларне пумпе или режим опште намене. Режим опште намене подржава СВЦ или В/Ф контролу, уграђени ПИД и Модбус РТУ. ЦСИВЕИ може подесити тражени режим пре испоруке, а режим рада се може променити касније кроз подешавање параметара када су апликација и ожичење одговарајући.
ОЕМ брендирање и конфигурација параметара пре испоруке могу се разговарати приликом постављања питања. Обезбедите потребну количину и обележите илустрацију како би ЦСИВЕИ могао да потврди расположиви аранжман, цену и распоред.
