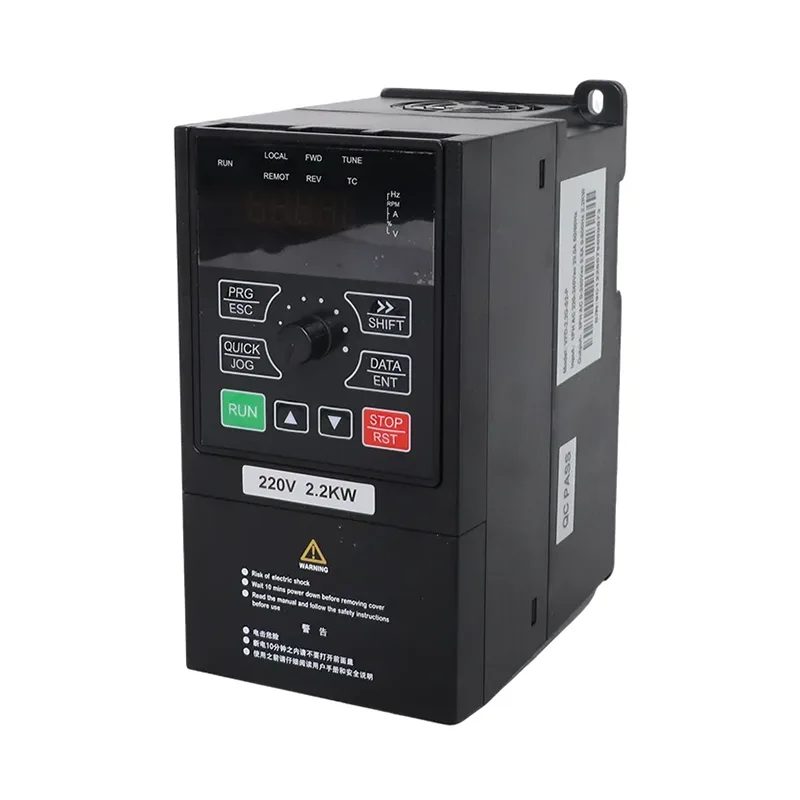

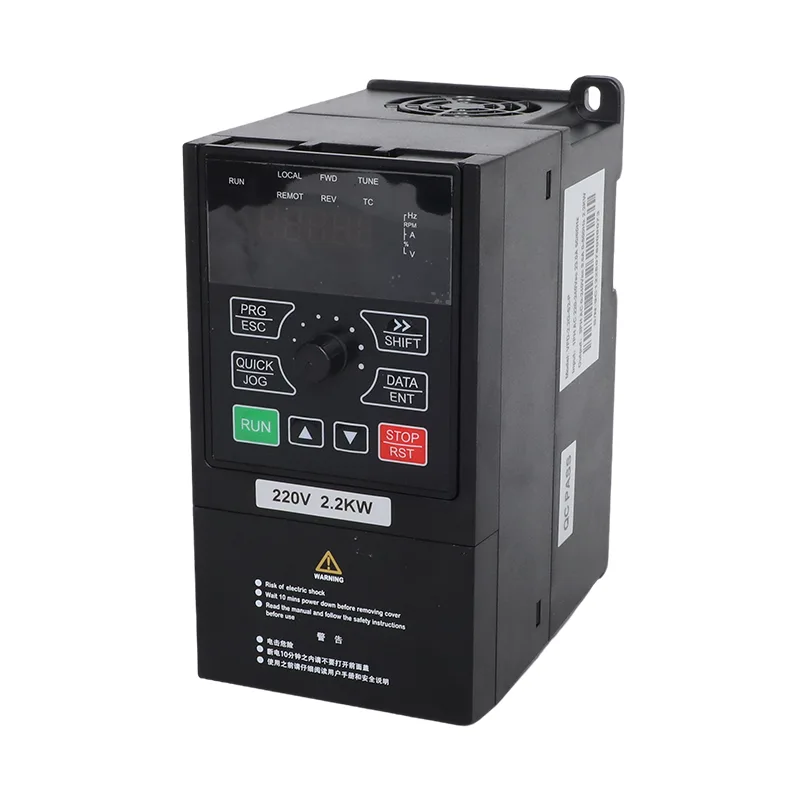

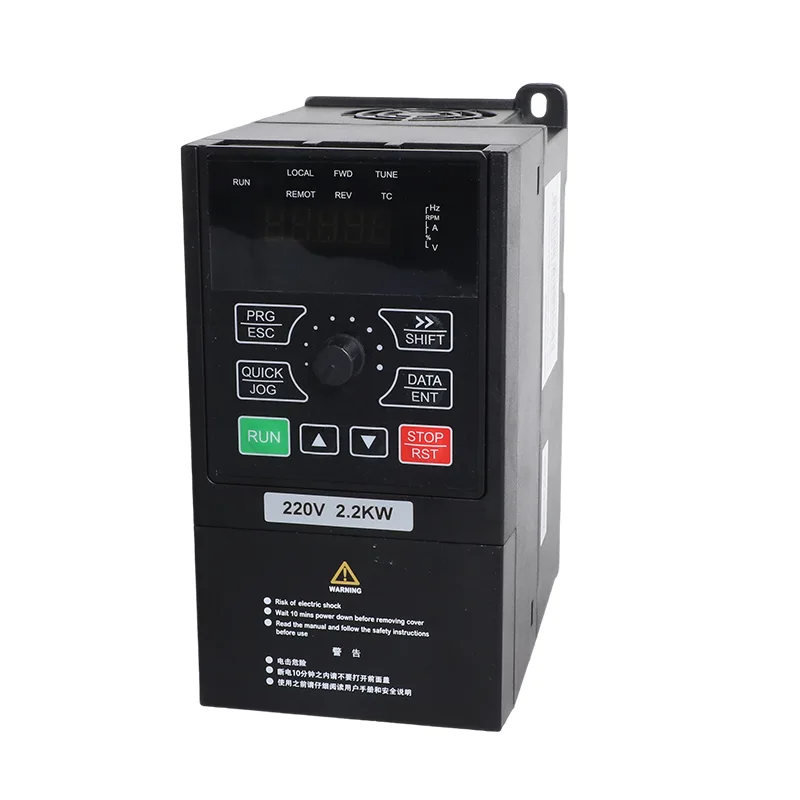

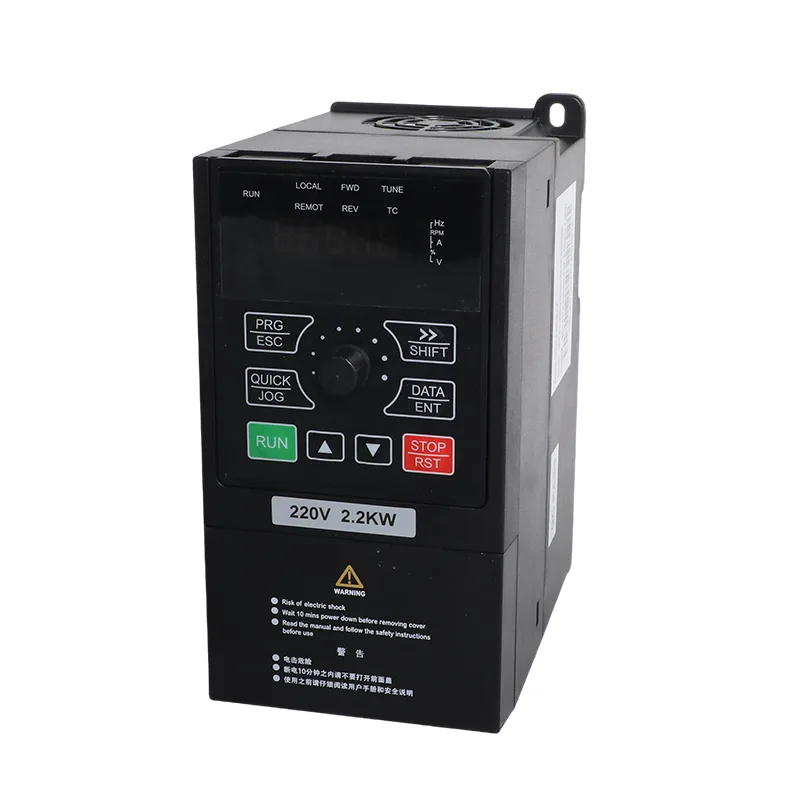

15-22кВ 3-фазна соларна пумпа 380В и ВФД инвертер опште намене

ЦСИВЕИ иМастер ВФД-ПЦ10 серија укључује моделе трофазних инвертера од 15 кВ, 18,5 кВ и 22 кВ. Одговарајући бројеви модела су ВФД-ПЦ10-15Г-Т4-МК, ВФД-ПЦ10-18.5Г-Т4-МК и ВФД-ПЦ10-22Г-Т4-МК. Њихове наведене излазне струје су 32 А, 37 А и 45 А, респективно, за апликације мотора које испуњавају електричне захтеве погона.

Соларна пумпа од 15-22 кВ 3 фазе од 380 В и ВФД са инвертером опште намене подржава две радне конфигурације: режим соларне пумпе и режим инвертера опште намене. Режим соларне пумпе користи фотонапонски низ као извор једносмерне струје и укључује МППТ контролу. Режим опште намене обезбеђује контролу мотора променљиве фреквенције користећи векторску контролу без сензора (СВЦ) или В/Ф контролу.

Главни дијаграми струјног кола испоручени за овај опсег снаге идентификују П+ и ПБ терминале за повезивање екстерног кочионог отпорника. Ова веза је релевантна када апликација захтева кочиони отпорник за контролисано успоравање. Избор отпорника, ожичење и ограничења рада морају пратити техничку документацију одговарајућег модела.

Спецификације модела

Проверите натписну плочицу мотора и називну излазну струју претварача пре него што изаберете модел. Сама кВ снага погона не утврђује погодност за сваки рад мотора или пумпе. Потврдите применљива електрична ограничења у документацији за тачан модел.

Табела Б. Препоручена конфигурација соларне мреже

Испоручена табела конфигурације наводи различите количине модула за моделе од 15 кВ, 18,5 кВ и 22 кВ. Ове аранжмане треба третирати као референтне конфигурације и проверити у односу на листу података фотонапонских модула и услове локације пре инсталације.

Горња номинална снага ПВ низа се израчунава из наведене снаге и количине модула. То није замена за комплетан дизајн фотонапонског система.

ПВ Стринг Волтаге

Наведени максимални ДЦ улазни напон је 900 ВДЦ. Препоручени опсег напона отвореног кола је 550–750 ВДЦ, а препоручени радни опсег МППТ је 450–600 ВДЦ. Ове вредности описују различите радне границе и не би требало да се користе наизменично.

Пре финализације распореда струна, израчунајте очекивани напон отвореног кола користећи Воц и температурни коефицијент изабраног модула. Прорачун мора узети у обзир минималну очекивану температуру локације. Проверите да ли израчунати напон жице за хладно време остаје у границама максималног улаза једносмерне струје претварача и да је нормалан радни напон погодан за специфицирани МППТ опсег.

Дизајн система са стране ДЦ

ПВ жице, ДЦ каблови, изолатори, заштита од прекомерне струје, заштита од пренапона и опрема за комбиновање треба узети у обзир као део целокупне инсталације. Потребни уређаји и њихове оцене зависе од конфигурације низа, распореда ожичења, трасе каблова и применљивих електричних захтева.

За паралелне жице, потврдите потребан комбинатор и распоред заштите струна са упутством за инсталацију претварача и пројектантом фотонапонског система. Захтеви за заштиту од пренапона такође треба да се одреде из распореда инсталације и применљивих упутстава. Немојте бирати ДЦ заштитне уређаје само на основу називне снаге претварача.

Табела Ц. Опште спецификације (исте у целом иМастер асортиману)

Оперативни режими

1. Режим соларне пумпе

Режим соларне пумпе је намењен за апликације пумпе које се напајају фотонапонским низом. Наведене контролне функције укључују праћење тачке максималне снаге (МППТ) и логику заштите од слабог светла.

Количина енергије која је доступна пумпи зависи од сунчевог зрачења, конфигурације ПВ низа, захтева мотора, карактеристика пумпе и услова на локацији. Према томе, низ мора бити пројектован у складу са границама напона претварача, као и потребном обавезом испоруке воде.

Тамо где је потребна резервна копија мреже или генератора, потврдите распоред укључивања улаза и ожичење према применљивом дијаграму модела. У зависности од конфигурисаног система могу бити потребне екстерне комутационе компоненте; не претпостављајте да су све функције промене извора садржане у претварачу.

2. Режим претварача опште намене

Режим опште намене обезбеђује контролу променљиве фреквенције за компатибилну опрему на моторни погон. Наведене функције укључују СВЦ и В/Ф контролу, ПИД, подесиво убрзање и успоравање и РС485 Модбус РТУ комуникацију.

Режим рада се бира преко параметра П8-00 према испорученој конфигурацији. Тачан режим и контролне параметре треба потврдити током пуштања у рад, користећи упутства за одређени модел и верзију фирмвера.

Техничке карактеристике

1. Спој екстерног кочионог отпорника

Шеме главног кола за моделе од 15 кВ, 18,5 кВ и 22 кВ идентификују П+ и ПБ терминале за екстерни кочиони отпорник. Ова веза може бити релевантна када апликација захтева контролисано успоравање уместо да се мотору дозволи да се заустави до заустављања.

Потреба за кочионим отпорником зависи од инерције оптерећења, захтева за успоравање и радног времена. Пре инсталације проверите спецификације отпорника, захтеве за ожичење и дозвољене услове кочења у применљивом приручнику.

2. Капацитет преоптерећења

Испоручене опште спецификације наводе следеће оцене краткотрајног преоптерећења:

Ове оцене описују наведени капацитет преоптерећења. Они сами по себи не гарантују да се одређени мотор може успешно покренути. Избор треба да узме у обзир називну струју мотора, оптерећење пумпе, време убрзања и намеравану секвенцу покретања.

3. Контрола мотора и ПИД

Наведени режими управљања су векторска контрола без сензора (СВЦ) и В/Ф контрола. Под СВЦ, општа спецификација наводи почетни обртни момент од 150% на 0,5 Хз, опсег брзине од 1:100 и тачност стабилности брзине од ±0,5%.

Уграђена ПИД функција је наведена за контролу променљивих у затвореној петљи као што су притисак, проток и температура. Потребни сензори, повратни сигнали и контролни низ морају бити конфигурисани за стварну примену.

4. Функције заштите

Наведене функције заштите укључују:

• Детекција кратког споја мотора при укључивању
• Заштита од губитка фазе на излазу
• Заштита од прекомерне струје
• Заштита од пренапона и поднапона
• Заштита од превисоке температуре
• Заштита од преоптерећења и подоптерећења
• Заштита од слабог светла

Испоручени извор такође наводи аларме повезане са слабим соларним уносом, пуним резервоаром, недостатком воде и подоптерећењем мотора. Кодове и значења аларма треба проверити у складу са упутством за тачан модел пре него што се користе за инсталацију или решавање проблема.

5. Контролна платформа и комуникација

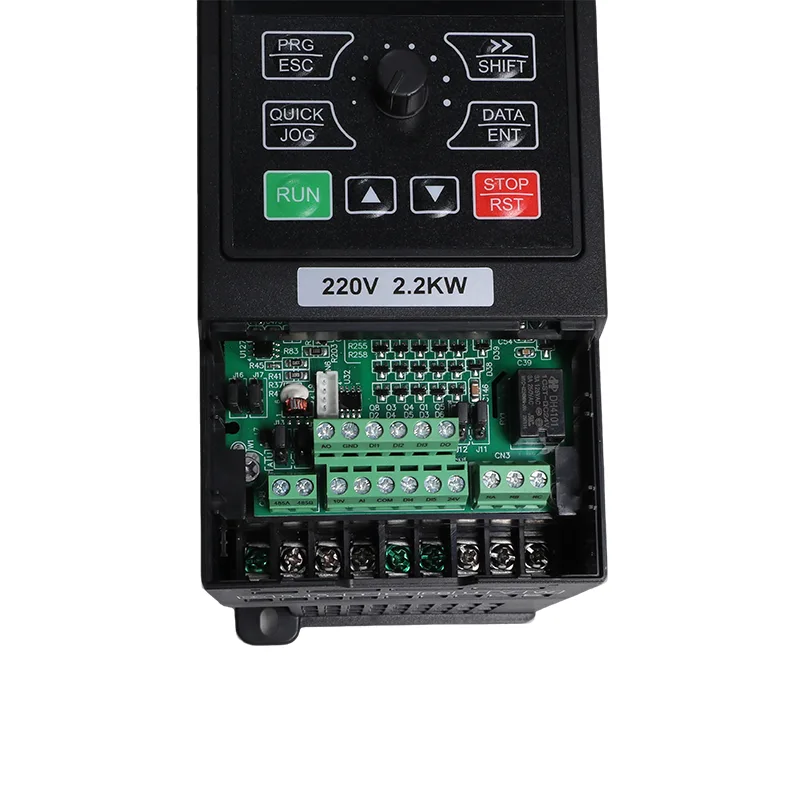

Испоручене информације о производу наводе да модели од 15 кВ, 18,5 кВ и 22 кВ користе исту контролну платформу, са доследним распоредом терминала, нумерисањем параметара и радом тастатуре у три ранга. Потврдите одговарајуће ожичење и детаље параметара за испоручени модел пре пуштања у рад.

РС485 комуникација са Модбус РТУ је наведена као стандардна за серију. Доступне вредности праћења и контролни регистри треба да буду верификовани у мапи комуникационих регистара за применљиву верзију.

Типичне апликације

1. Пољопривредно наводњавање

Погон се може проценити за пумпе за наводњавање које снабдевају каналске мреже, велике зоне за наводњавање или друге пољопривредне системе воде. Пре избора модела треба проверити струју мотора, потребан проток воде, укупну динамичку главу, конфигурацију ПВ низа и дневне радне захтеве.

2. Општински водовод

За унос сирове воде, пренос до постројења за пречишћавање или довод у дистрибутивне резервоаре, избор треба да узме у обзир рад пумпе, податке мотора, захтеве за управљање и доступност предвиђеног извора енергије.

3. Одводњавање рудника

У апликацијама за руднике и копнене воде, потврдите снагу мотора пумпе, очекивану варијацију оптерећења, потребно трајање рада и услове уградње. Инвертер мора бити усклађен са стварним захтевима мотора и локације.

4. Размена воде аквакултуре

За фарме рибе и шкампа са редовним захтевима за изменом воде, погон се може узети у обзир за компатибилну опрему за пумпање. Дизајн система треба да узме у обзир потребну запремину воде, распоред пумпања и расположиву соларну или наизменичну струју.

5. Индустријски пренос воде и хлађење

У режиму опште намене, претварач се може проценити за компатибилне апликације за индустријски пренос воде, расхладни круг и процесну воду које захтевају контролу мотора променљиве фреквенције.

6. Вентилатори, дуваљке и други процесни погони

Конфигурација опште намене може се узети у обзир за компатибилне вентилаторе, дуваљке и другу опрему на мотор. Потврдите карактеристике оптерећења, податке о мотору, захтеве за успоравање и сваку потребу за екстерним кочним отпорником пре него што изаберете модел.

Разматрања о инсталацији и избору

1. Ускладите погон са мотором

Проверите називну снагу, струју, напон и фреквенцију на натписној плочици мотора. Упоредите називну струју мотора са излазном струјом изабраног модела и процените захтеве за оптерећење и убрзање пре него што потврдите назив инвертора.

2. Потврдите потребу за кочионим отпорником

Тамо где је потребно контролисано успоравање, процените да ли је екстерни кочни отпорник одговарајући за примену. Проверите назив отпорника, распоред терминала, ограничења ожичења и кочења у складу са документацијом специфичном за модел.

3. Прегледајте дужину излазног кабла

Испоручени извор идентификује препоруку излазног реактора за пумпне инсталације где кабл од погона до мотора прелази 50 м. Проверите релевантни приручник за применљиве смернице за дужину кабла, захтеве реактора и услове инсталације. Узмите у обзир изолацију мотора и распоред каблова када оцењујете излазну везу.

4. Проверите ПВ заштиту и ожичење

Проверите дизајн низа, распоред паралелних жица, једносмерни изолатор, прекострујну заштиту, опрему за комбиновање и захтеве за заштиту од пренапона. Одговарајући уређаји и оцене треба да прате упутство за претварач, фотонапонски дизајн и применљиве електричне стандарде.

5. Рачун за температуру и надморску висину

Наведена радна температура је -10°Ц до 50°Ц, са захтевом за смањење од 1% на 1°Ц изнад 40°Ц. Наведено вођење висине захтева смањење од 1% на 100 м од 1000 м до 3000 м. Потврдите применљиве захтеве за инсталацију за стварни модел, укључујући све додатне захтеве на већим висинама.

6. Пратите процедуру пуштања у рад

Конфигуришите податке о мотору, извор команди, режим управљања и подешавања убрзања или успоравања према упутствима модела. Испоручена ФАК идентификује параметре Ф3-00 до Ф3-04 за податке мотора и препоручује аутоматско подешавање пре прве операције. Пратите упутство за стварни модел за комплетну процедуру пуштања у рад.

Често постављана питања

1. Зашто модели од 15 кВ до 22 кВ имају терминале отпорника за кочење?

Испоручена шема главног кола идентификује П+ и ПБ терминале за повезивање екстерног кочионог отпорника на моделима од 15 кВ, 18,5 кВ и 22 кВ. Да ли је потребан отпорник зависи од захтева за оптерећење, инерцију и успоравање. За друге називне снаге, проверите распоред терминала и одредбе кочног отпорника пре наручивања.

2. Може ли модел од 22 кВ покренути потопљену пумпу од 22 кВ?

Погодност се мора проценити коришћењем називне струје мотора, захтева за покретање, оптерећења пумпе и подешавања убрзања. Наведени СВЦ почетни обртни момент је 150% на 0,5 Хз, а серијска оцена преоптерећења је 150% називне струје током 60 секунди. Ове бројке не гарантују компатибилност са сваком потопљеном пумпом од 22 кВ. Конфигуришите податке са натписне плочице мотора и пратите одговарајућа упутства за аутоматско подешавање и пуштање у рад.

3. Која ДЦ заштита је потребна за ПВ низ са шест жица?

Испоручене информације о инсталацији захтевају прекидач једносмерне струје на ПВ улазу, ПВ комбинациону кутију где се комбинују паралелне жице и уређај за заштиту од пренапона типа ИИ за специфицирано стање растојања низа. Пре пуштања у рад проверите тачне оцене уређаја, постављање и растојање каблова у складу са упутством за инсталацију и дизајном фотонапонског система.

4. Како смањење снаге утиче на инсталацију од 22 кВ?

Наведено смањење температуре је 1% за сваки 1°Ц изнад 40°Ц, са опсегом радне температуре од -10°Ц до 50°Ц. Наведено смањење висине је 1% на 100 м од 1000 м до 3000 м. Испоручени извор такође идентификује захтев за изолационим трансформатором изнад 2000 м; проверите овај захтев и његове услове у упутству за тачан модел пре инсталације.

5. Које функције надзора су доступне преко Модбус-а?

РС485 Модбус РТУ је наведен као комуникациони интерфејс. Испоручени извор идентификује У0 групу за праћење као што укључује излазну струју, излазну снагу, напон магистрале, статус дигиталног улаза и излаза и режим напајања на У0-49. Потврдите мапу регистра и доступне податке за испоручену верзију фирмвера пре интеграције.

6. Могу ли ови модели радити као инвертори опште намене, а не као погони соларних пумпи?

Испоручене информације о производу идентификују режим соларне пумпе и режим опште намене као опције конфигурације. Функције опште намене укључују СВЦ или В/Ф контролу, ПИД и Модбус РТУ, док модели од 15 кВ до 22 кВ такође имају П+ и ПБ терминале идентификоване за екстерни кочиони отпорник. Параметар П8-00 је наведен као параметар за избор режима у испорученом материјалу. Потврдите исправну поставку и дозвољену процедуру конверзије у приручнику за специфичан модел.

7. Да ли модели од 15 кВ, 18,5 кВ и 22 кВ деле исту контролну платформу?

Испоручене информације о производу наводе да три ранга деле контролну платформу, укључујући доследно нумерисање параметара, рад тастатуре и конвенције о распореду терминала. Називна струја и снага се разликују у зависности од модела, тако да избор и ожичење и даље морају да прате спецификације и дијаграме за тачну јединицу.
