Цсивеи фабричка 0,75-2,2кВ 3-фазна соларна пумпа од 380В и инвертер опште намене ВФД карактеришу високонапонски ДЦ улазни опсег. Максимални ДЦ улаз је 900 ВДЦ, са препорученим опсегом напона отвореног кола од 550–750 ВДЦ и МППТ опсегом од 450–600 ВДЦ. Опсег подесивог стартног напона је 300–900 ВДЦ. Ове вредности представљају основу за избор низа панела приказаног у табели препоручених низова.
Серија покрива три класе мотора: 0,75 кВ, 1,5 кВ и 2,2 кВ. Њихове називне излазне струје су 2,1 А, 3,8 А и 5,1 А респективно. Сваки модел је дизајниран за трофазно напајање наизменичном струјом од 380 В и такође може да ради са правилно конфигурисаним фотонапонским низом у режиму соларне пумпе. Избор режима рада одређује да ли се погон користи за соларно пумпање или као инвертер опште намене.
За наведене опције модула, препоручени низ користи један низ од 18 модула оцењених на 250 В (37±1 В) или један низ од 15 модула оцењених на 300 В (45±1 В). Виши напон ПВ жице може значити нижу једносмерну струју за дати ниво снаге, што може помоћи у управљању струјом кабла и падом напона на дужим стазама. Коначни дизајн жице мора да користи стварне електричне податке модула и да задржи максимални напон отвореног кола низа у границама погона.
Три модела деле компактну шасију димензија 171 × 86 × 138 мм и тежине приближно 1 кг. Отисак за монтажу од 67,3 × 157,5 мм помаже да се инвертер угради у мање контролне ормаре или кућишта опреме. Ова компактна форма је корисна када је малој пумпи или машини потребна контрола променљиве брзине, али је простор за инсталацију ограничен.
Са П8-00 подешеним на 1, погон ради у режиму соларне пумпе. МППТ праћење прилагођава рад као одговор на доступну фотонапонску снагу, док логика слабог светла и функције заштите повезане са пумпом помажу у управљању променљивим соларним условима. Напон низа низа, називна снага мотора и захтеви за пумпу морају се проверити када се специфицира систем.
Са П8-00 постављеним на 0, исти хардвер се може користити за компатибилне трофазне моторе без соларног поља. СВЦ или В/Ф контрола подржава регулацију брзине мотора, док су уграђени ПИД и РС485 Модбус РТУ доступни за одговарајуће апликације за контролу притиска, протока или процеса. ЦСИВЕИ може да конфигурише тражени режим рада пре испоруке; каснија промена режима се врши преко релевантних параметара и треба да следи упутство за производ.
| Ставка | ВФД-ПЦ10-0,75Г-Т4 | ВФД-ПЦ10-1.5Г-Т4 | ВФД-ПЦ10-2.2Г-Т4 |
| Применљиви мотор | 0,75 кВ / 1 КС | 1,5 кВ / 2 КС | 2,2 кВ / 3 КС |
| Називни капацитет | 1,5 кВА | 3 кВА | 4 кВА |
| Улазна струја | 3.4 А | 5 А | 5.8 А |
| Излазна струја | 2.1 А | 3.8 А | 5.1 А |
| АЦ улазни напон | АЦ 3 ПХ 380 В (-15%) до 440 В (+10%) | ||
| Макс. ДЦ улазни напон | 900 ВДЦ | ||
| Препоручени опсег Воц | 550 до 750 ВДЦ | ||
| Препоручени опсег МППТ | 450 до 600 ВДЦ | ||
| Опсег стартног напона | 300 до 900 ВДЦ, подесив параметар | ||
| Називни излазни напон | 3 ПХ 380 В АЦ | ||
| Ниво буке | 50 дБА мак. |
| Модел | 37±1 В модули, 250 В±5 Вп | 45±1 В модули, 300 В±5 Вп | ||
| Модули по низу | Стрингс | Модули по низу | Стрингс | |
| ВФД-ПЦ10-0,75Г-Т4 | 18 | 1 | 15 | 1 |
| ВФД-ПЦ10-1.5Г-Т4 | 18 | 1 | 15 | 1 |
| ВФД-ПЦ10-2.2Г-Т4 | 18 | 1 | 15 | 1 |
| Ставка | Спецификација |
| Називна фреквенција | 50/60 Хз |
| Опсег улазне фреквенције | ±5% (47,5 до 63 Хз) |
| Излазни напон | 0 на улазни напон |
| Излазна фреквенција | 0,1 до 500 Хз |
| Максимална фреквенција | 0 до 500 Хз (СВЦ и В/Ф контрола) |
| Фреквенција носиоца | 0,8 кХз до 8 кХз, аутоматски подешено за учитавање (подржано до 16 кХз) |
| Резолуција фреквенције | Дигитално подешавање 0,01 Хз; аналогно подешавање 0,025% максималне фреквенције |
| Контролни режим | Векторска контрола без сензора (СВЦ); В/Ф контрола |
| Почетни обртни момент | 0,5 Хз / 150% (СВЦ) |
| Распон брзине | 1:100 (СВЦ) |
| Тачност стабилности брзине | ±0,5% (СВЦ) |
| Капацитет преоптерећења | 150% називне струје за 60 с; 170% за 12 с; 190% за 1,5 с |
| Повећање обртног момента | Аутоматско повећање обртног момента; ручно повећање од 0,1% до 30,0% |
| В/Ф крива | Линеарна, вишеструка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 снага) |
| В/Ф раздвајање | Потпуно раздвајање, пола раздвајање |
| Убрзање / успоравање | Линеарна или С-крива, 0,0 до 6500,0 с |
| ДЦ кочење | Почетна фреквенција 0,00 Хз до максималне фреквенције; време 0,0 до 36,0 с; тренутно 0,0% до 100,0% |
| ЈОГ контрола | ЈОГ фреквенција 0,00 Хз до максималне фреквенције (подразумевано 5 Хз); убрзање/успоравање 0,0 до 6500,0 с |
| Уграђени ПИД | Да, за затворену петљу притиска, протока или температуре без екстерног контролера |
| АВР | Излазни напон је стабилан када напон мреже флуктуира |

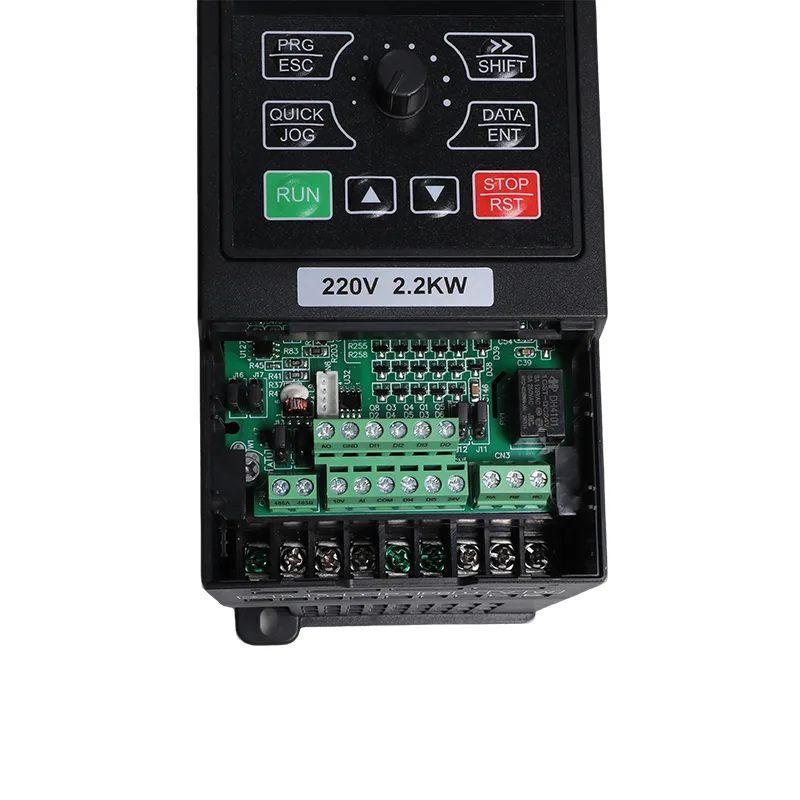

| Улазни терминали | 5 дигиталних улаза, ДИ5 подржава пулс велике брзине до 50 кХз; 1 аналогни улаз 0-10 В или 0-20 мА; 1 улаз потенциометра тастатуре |
| Излазни терминали | 1 брзи импулсни излаз до 50 кХз; 1 релејни излаз; 1 аналогни излаз 0-20 мА или 0-10 В |
| Комуникација | РС485, Модбус РТУ |
| Заштита | Детекција кратког споја мотора при укључивању, губитак излазне фазе, прекомерна струја, пренапон, поднапон, превисока температура, преоптерећење, подоптерећење, слабо светло |
| Радна температура | -10°Ц до 50°Ц; смањити 1% на 1°Ц изнад 40°Ц |
| Температура складиштења | -20°Ц до 60°Ц |
| Влажност | Испод 95% РХ, без кондензације |
| Висина | Испод 1000 м; смањити 1% на 100 м са 1000 на 3000 м |
| Вибрације | Испод 5,9 м/с² (0,6 г) |
| Енцлосуре | ИП20, зидни носач или орман, вертикална инсталација |
| Систем дистрибуције | ТН, ТТ |
| ЕМЦ / сигурност | ИЕЦ 61800-3 (Ц3); ИЕЦ 61800-5-1 |
Овај опсег снаге је намењен мањим трофазним пумпама и опремом на моторни погон где су подесива брзина, соларни рад или обоје корисни.
За пумпне системе, подесиво убрзање и успоравање могу помоћи у управљању брзином којом се проток повећава и опада. Исправна подешавања рампе зависе од пумпе, цевовода и хидрауличких услова; треба их изабрати током пуштања у рад, а не претпостављати само из снаге мотора.
Препоручене конфигурације низа користе 18 модула на 250 В или 15 модула на 300 В у једном низу. Инвертер подржава до 900 ВДЦ, са препорученим опсегом Воц од 550–750 ВДЦ и МППТ опсегом од 450–600 ВДЦ. Проверите стварни напон отвореног кола модула у условима температуре на локацији пре него што потврдите низ.
Поставите П8-00 на 1 за режим соларне пумпе или 0 за режим опште намене. Иста платформа комбинује соларно пумпање засновано на МППТ са СВЦ/В/Ф контролом мотора, уграђеним ПИД-ом и Модбус РТУ, омогућавајући јој да служи одговарајућим пумпама или апликацијама лаких машина.
П8-10 до П8-14 конфигуришу понашање заустављања и поновног покретања при слабом светлу. Заштита од подоптерећења и улази на нивоу воде такође могу да подрже заштиту пумпе када су правилно ожичени и конфигурисани за инсталацију.
Шасија димензија 171 × 86 × 138 мм тежи приближно 1 кг. Уграђени ПИД, пет дигиталних улаза, аналогни И/О и РС485 Модбус РТУ пружају опције локалне контроле и интеграције без потребе за посебним ПИД контролером за подржане апликације затворене петље.
18 модула од 250 В (тип 37 В) у једном низу, или 15 модула од 300 В (тип 45 В). Оба постављају низ унутар препорученог опсега отвореног кола од 550 до 750 ВДЦ. Не прелази 900 ВДЦ, што је номинални максимум.
Да, то је нормално подешавање ван мреже. Повежите низ са ДЦ терминалима и пумпом на У, В и В, подесите П8-15 на 1 за соларно напајање, и погон ради кад год низ испоручује довољан напон.
Ни једно ни друго. Контрола је векторска без сензора или В/Ф, оба без повратне спреге. МППТ, заштита од рада на суво, заштита од подоптерећења и опциони ПИД за константан притисак су већ у погону.
П8-09 поставља доњу границу радне фреквенције, подразумевано 10,00 Хз. Заједно са прагом слабе светлости у П8-10, то је оно што спречава погон да преспоро врти пумпу да би померио воду.
Преко РС485 са Модбус РТУ, да. Радна фреквенција, напон магистрале, излазна струја, излазна снага, статус ДИ и ДО и режим напајања струјом су читљиви из групе за надзор У0, са режимом напајања на У0-49 који приказује мрежу или соларну мрежу.
Да. Велики део ове величине испоручује се у режиму опште намене, покрећући вентилаторе стакленика, радионичке пумпе, циркулацију расхладне течности и мале компресоре на 380 В напајање без низа било где на локацији. Исти хардвер, исти параметри, другачији режим. Реците нам који желите када наручите. Јединица купљена у режиму соларне пумпе се пребацује постављањем П8-00 на 0.
Реците нам комбинацију модела и количину и ми ћемо навести датум испоруке у писаној форми са ценом. Стандардне оцене и јединице са ОЕМ брендом се не испоручују по истом распореду, јер се штампа на кућишту и налепницама врши према вашем уметничком делу, па је вредно одлучити о томе пре него што наручите.
