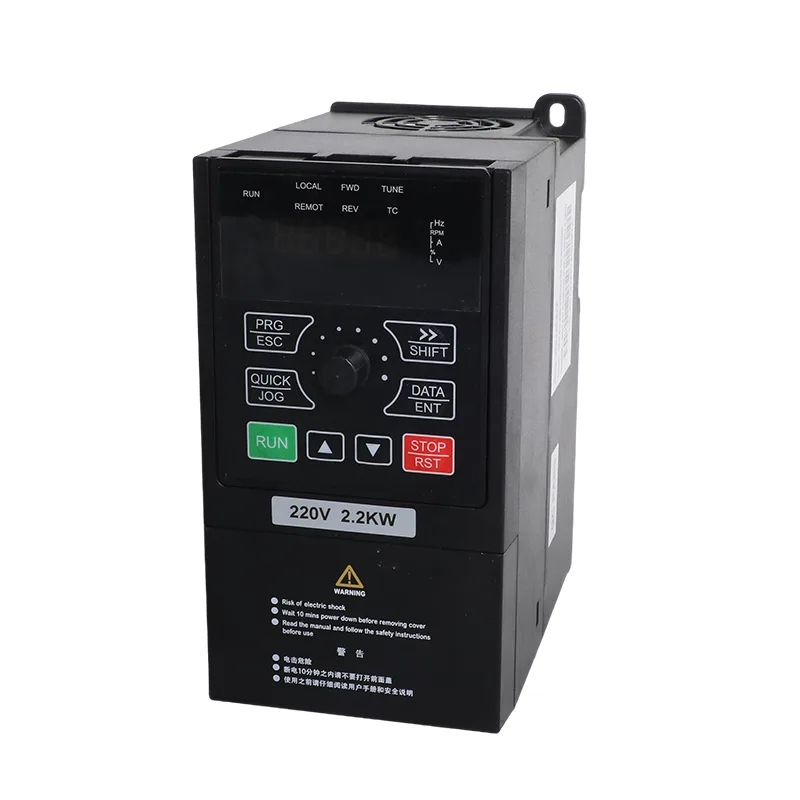

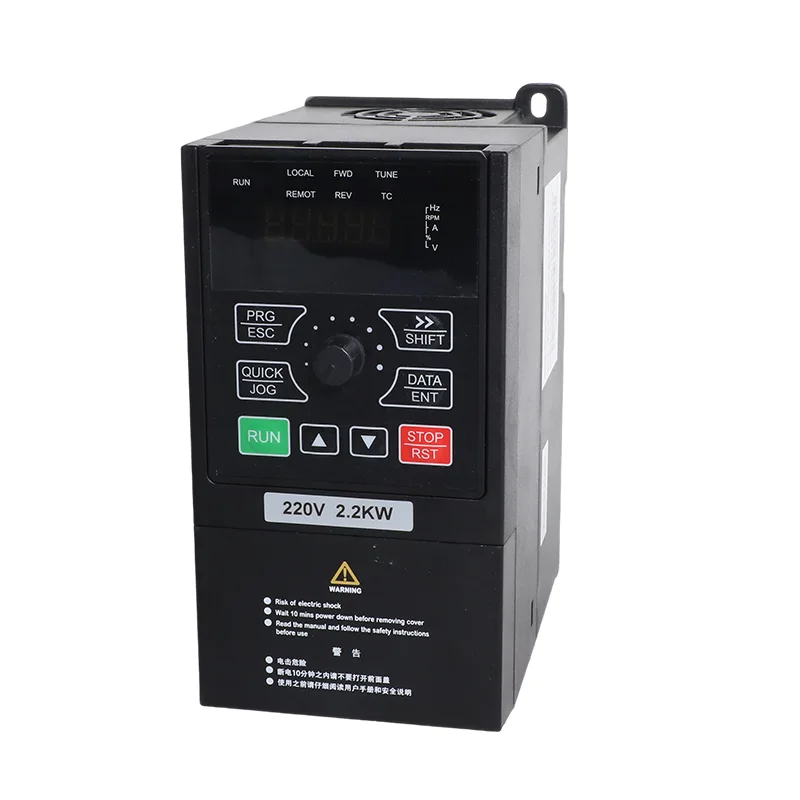

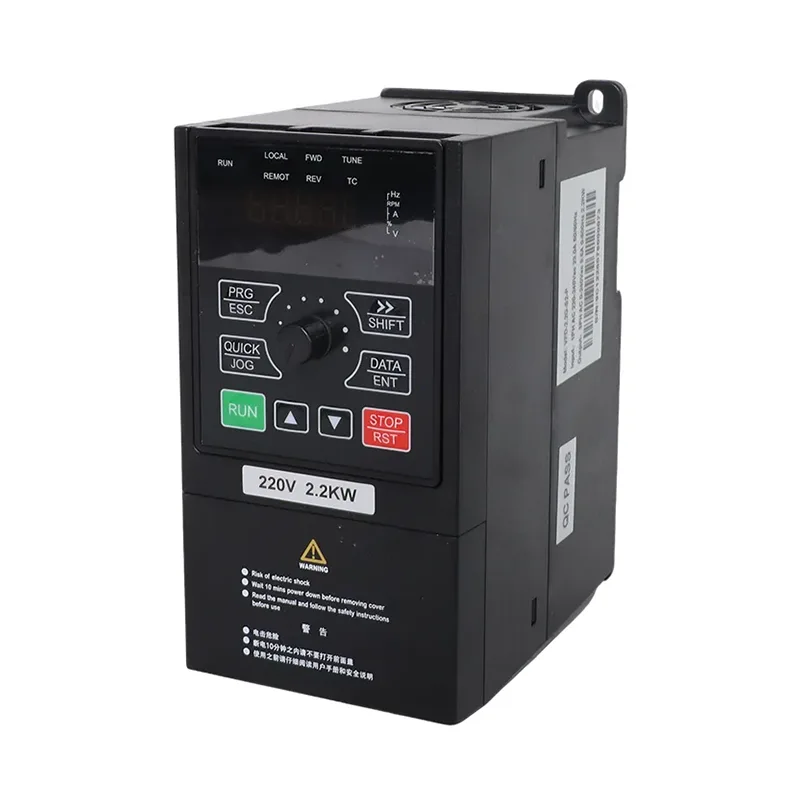

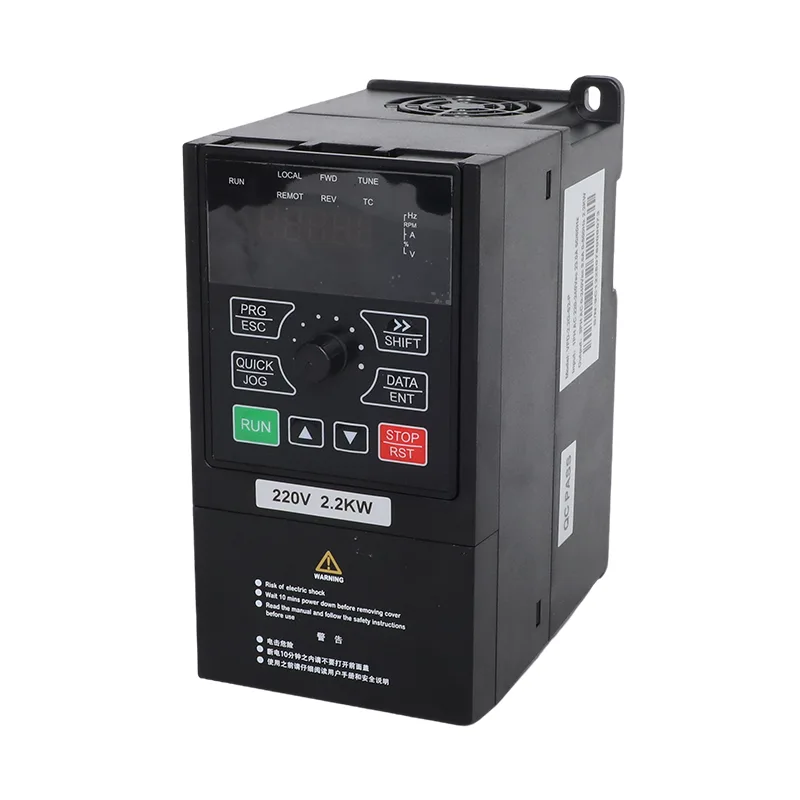

За компактне пумпне системе и лаке машине које се напајају једнофазном струјом од 220–240 В, ЦСИВЕИ, произвођач и добављач са седиштем у Кини, нуди 0,75-2,2 кВ 1 фазну соларну пумпу од 230 В и ВФД инвертер опште намене. Опсег ВФД-ПЦ10 укључује моделе од 0,75 кВ, 1,5 кВ и 2,2 кВ, са називним излазним струјама од 4 А, 7 А и 9,6 А, респективно. За упите о куповини, поделите натписну плочицу мотора и предвиђени режим рада да бисте затражили понуду за одговарајући модел. Наведене улазне струје су 8,2 А, 14 А и 23 А, респективно, тако да се струјно коло, кабл и заштитни уређај морају изабрати за одговарајући модел.
У поставци директног соларног пумпања, ПВ низ напаја инвертер, а инвертер покреће пумпу; батерија између њих није потребна. Тамо где је вода потребна изван расположивих соларних сати, резервоар за складиштење може да задржи пумпану воду за каснију употребу. Ако је резервна копија мреже део инсталације, конфигуришите параметре за избор извора и ожичење за предвиђени радни редослед.
ПВ конфигурација 0,75-2,2кВ 1-фазне соларне пумпе 230В и ВФД инвертера опште намене заснива се на једном низу за сваки наведени модел. ДЦ улаз је оцењен до 450 ВДЦ, са препорученим опсегом напона отвореног кола од 360–430 ВДЦ и МППТ опсегом од 250–350 ВДЦ. Табела Б наводи низ од 11 модула номиналних 250 В (37±1 В) или 9 модула номиналних 300 В (45±1 В). Ово су препоручени аранжмани приказани у подацима о производу; потврдите стварни напон отвореног кола модула, укључујући његово повећање на најнижој очекиваној температури на локацији, пре финализације низа. Низ мора остати испод максимума од 450 ВДЦ претварача.
Називни излазни напон је одређен као 3 ПХ или 1 ПХ 220 В АЦ. За компатибилни једнофазни мотор, испоручене информације о подешавању наводе У и В излаз са П8-27 постављеним на 1. Трофазни мотор од 220 В користи У, В и В са П8-27 остављеним на 0. Проверите ожичење мотора и подешавање параметара према натписној плочици мотора и упутству за производ пре него што укључите систем.
За соларну пумпу од 0,75-2,2 кВ 1 фазе 230 В и ВФД инвертер опште намене, параметар П8-00 бира режим примене: 1 за режим соларне пумпе и 0 за режим опште намене. П8-15 посебно дефинише рад извора у соларној конфигурацији: аутоматски, само соларни или само мрежни. Одржавање ових подешавања различитим помаже да се погон усклади са предвиђеним ожичењем и секвенцом управљања.
| Ставка | ВФД-ПЦ10-0.75Г-С2 | ВФД-ПЦ10-1.5Г-С2 | ВФД-ПЦ10-2.2Г-С2 |
| Применљиви мотор | 0,75 кВ / 1 КС | 1,5 кВ / 2 КС | 2,2 кВ / 3 КС |
| Називни капацитет | 1,5 кВА | 3 кВА | 4 кВА |
| Улазна струја | 8.2 А | 14 А | 23 А |
| Излазна струја | 4 А | 7 А | 9.6 А |
| АЦ улазни напон | АЦ 1 ПХ 220 В (-15%) до 240 В (+10%) | ||
| Макс. ДЦ улазни напон | 450 ВДЦ | ||
| Препоручени опсег Воц | 360 до 430 ВДЦ | ||
| Препоручени опсег МППТ | 250 до 350 ВДЦ | ||
| Опсег стартног напона | 160 до 450 ВДЦ, подесив параметар | ||
| Називни излазни напон | 3 ПХ или 1 ПХ 220 В АЦ | ||
| Ниво буке | 50 дБА мак. |
| Модел | 37±1 В модули, 250 В±5 Вп | 45±1 В модули, 300 В±5 Вп | ||
| Модули по низу | Стрингс | Модули по низу | Стрингс | |
| ВФД-ПЦ10-0.75Г-С2 | 11 | 1 | 9 | 1 |
| ВФД-ПЦ10-1.5Г-С2 | 11 | 1 | 9 | 1 |
| ВФД-ПЦ10-2.2Г-С2 | 11 | 1 | 9 | 1 |
| Ставка | Спецификација |
| Називна фреквенција | 50/60 Хз |
| Опсег улазне фреквенције | ±5% (47,5 до 63 Хз) |
| Излазни напон | 0 на улазни напон |
| Излазна фреквенција | 0,1 до 500 Хз |
| Максимална фреквенција | 0 до 500 Хз (СВЦ и В/Ф контрола) |
| Фреквенција носиоца | 0,8 кХз до 8 кХз, аутоматски подешено за учитавање (подржано до 16 кХз) |
| Резолуција фреквенције | Дигитално подешавање 0,01 Хз; аналогно подешавање 0,025% максималне фреквенције |
| Контролни режим | Векторска контрола без сензора (СВЦ); В/Ф контрола |
| Почетни обртни момент | 0,5 Хз / 150% (СВЦ) |
| Распон брзине | 1:100 (СВЦ) |
| Тачност стабилности брзине | ±0,5% (СВЦ) |
| Капацитет преоптерећења | 150% називне струје за 60 с; 170% за 12 с; 190% за 1,5 с |
| Повећање обртног момента | Аутоматско повећање обртног момента; ручно повећање од 0,1% до 30,0% |
| В/Ф крива | Линеарна, вишеструка и квадратна крива (1,2 / 1,4 / 1,6 / 1,8 / 2,0 снага) |
| В/Ф раздвајање | Потпуно раздвајање, пола раздвајање |
| Убрзање / успоравање | Линеарна или С-крива, 0,0 до 6500,0 с |
| ДЦ кочење | Почетна фреквенција 0,00 Хз до максималне фреквенције; време 0,0 до 36,0 с; тренутно 0,0% до 100,0% |
| ЈОГ контрола | ЈОГ фреквенција 0,00 Хз до максималне фреквенције (подразумевано 5 Хз); убрзање/успоравање 0,0 до 6500,0 с |
| Уграђени ПИД | Да, за затворену петљу притиска, протока или температуре без екстерног контролера |
| АВР | Излазни напон је стабилан када напон мреже флуктуира |

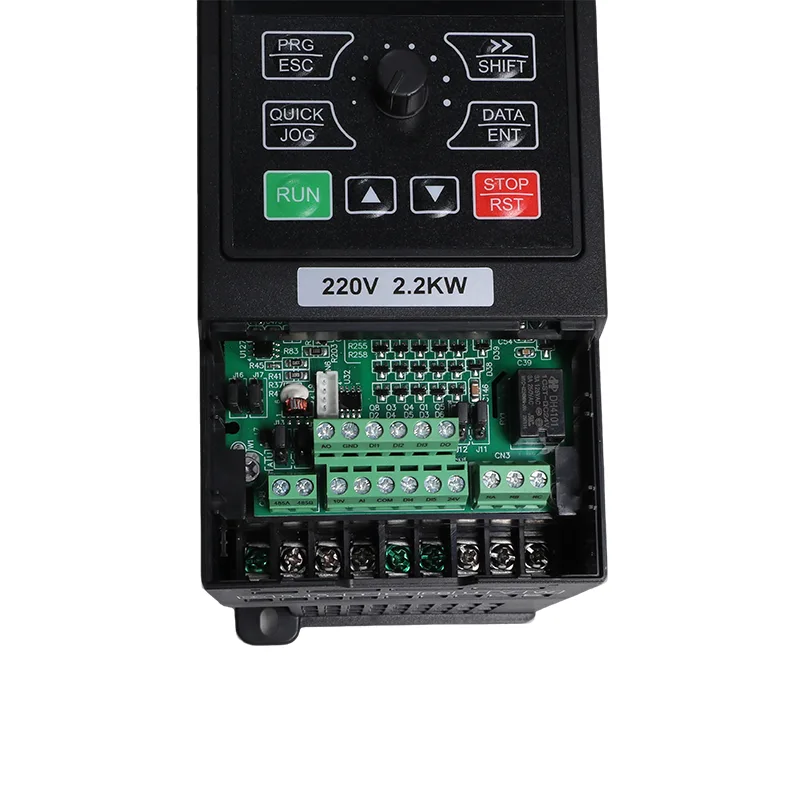

| Улазни терминали | 5 дигиталних улаза, ДИ5 подржава пулс велике брзине до 50 кХз; 1 аналогни улаз 0-10 В или 0-20 мА; 1 улаз потенциометра тастатуре |
| Излазни терминали | 1 брзи импулсни излаз до 50 кХз; 1 релејни излаз; 1 аналогни излаз 0-20 мА или 0-10 В |
| Комуникација | РС485, Модбус РТУ |
| Заштита | Детекција кратког споја мотора при укључивању, губитак излазне фазе, прекомерна струја, пренапон, поднапон, превисока температура, преоптерећење, подоптерећење, слабо светло |
| Радна температура | -10°Ц до 50°Ц; смањити 1% на 1°Ц изнад 40°Ц |
| Температура складиштења | -20°Ц до 60°Ц |
| Влажност | Испод 95% РХ, без кондензације |
| Висина | Испод 1000 м; смањити 1% на 100 м са 1000 на 3000 м |
| Вибрације | Испод 5,9 м/с² (0,6 г) |
| Енцлосуре | ИП20, зидни носач или орман, вертикална инсталација |
| Систем дистрибуције | ТН, ТТ |
| ЕМЦ / сигурност | ИЕЦ 61800-3 (Ц3); ИЕЦ 61800-5-1 |
Овај опсег је намењен малим пумпним и лаким машинама где је доступно напајање једнофазно 230 В. Соларни рад може да подржи дневно пумпање воде, док режим опште намене обезбеђује контролу брзине за компатибилну опрему на моторни погон.
Инвертер подржава једнофазни или трофазни излаз мотора од 220 В АЦ, у зависности од исправног прикључка мотора и подешавања П8-27. Ова флексибилност може бити корисна при одређивању погона за постојећу пумпу или машину, али струја мотора и захтеви оптерећења морају остати у оквиру оцена изабраног модела.
ЦСИВЕИ 0,75-2,2кВ 1 фаза 230В соларна пумпа и ВФД са инвертером опште намене могу се наручити за соларно пумпање или конвенционалну контролу брзине. Поделите натписну плочицу мотора, предвиђени режим управљања и спецификације фотонапонских модула када тражите понуду како би се модел и почетна конфигурација могли ускладити са апликацијом.
У режиму соларне пумпе, П8-15 бира аутоматски рад (0), само соларни (1) или само мрежни (2). У аутоматском режиму, П8-16 поставља интервал рада мреже (подразумевано 60 минута), а П8-17 поставља кашњење пре поновног покушаја соларне енергије (подразумевано 4 секунде).
Препоручени низ је један низ модула од 11 × 250 В или модула од 9 × 300 В. Одржавајте напон отвореног кола унутар препорученог опсега од 360–430 ВДЦ и испод максимума од 450 ВДЦ; МППТ опсег је 250–350 ВДЦ.
Детекција недовољног оптерећења је подразумевано омогућена на нивоу од 25% са периодом потврде од 60 секунди. Прекидачи са пловком се могу повезати на ДИ2 и ДИ3, а грешка Е43 указује на грешку сонде нивоа када се користи тај надзорни аранжман.
П8-00 бира режим соларне пумпе (1) или режим опште намене (0). Рад опште намене обезбеђује СВЦ/В/Ф контролу, уграђени ПИД и Модбус РТУ преко РС485, омогућавајући истој погонској платформи да опслужује компатибилне пумпе, вентилаторе и друге мале машине.
Да. Повежите пумпу на У и В, а затим подесите П8-27 на 1 за једнофазни режим пумпе. Трофазне пумпе од 220 В се повезују на У, В и В са П8-27 лево на 0.
Или 11 модула од 250 В (37 В отворени круг) у једном низу, или 9 модула од 300 В (тип 45 В) у једном низу. Оба постављају напон низа унутар препорученог прозора од 360 до 430 ВДЦ. Останите испод 450 ВДЦ отвореног кола, што је максимум погона.
Погон се покреће када једносмерни напон пређе праг у П8-07, а зауставља се када излазна фреквенција остане испод нивоа слабог светла у П8-10 (20 Хз подразумевано) дуже од П8-11 (600 с подразумевано). Покретање пумпе испод брзине којом помера воду загрева мотор и носи лежајеве, тако да погон престаје уместо да пузи.
Не. Панели напајају погон, а погон пумпу. Резервоар је складиште, а резервоар кошта само делић батерије и није потребна замена.
Да. иМастер је направљен за оба посла, а параметар П8-00 је оно што бира између њих. У режиму опште намене понаша се као стандардни претварач са СВЦ или В/Ф контролом, уграђеним ПИД-ом, Модбус РТУ преко РС485 и комплетним заштитним сетом. Реците нам у ком режиму уређај мора да ради када наручите и ми га конфигуришемо пре испоруке. Јединица која је већ у режиму соларне пумпе се пребацује на општу намену постављањем П8-00 на 0, тако да се залихе купљене за један посао и даље могу продати у други.
Пошаљите нам модел и пројекат. Заједно цитирамо узорак и количинску цену како бисте могли да упоредите трошкове слетања пре него што извршите обавезу, а ОЕМ бренд се може применити на јединицу за процену како бисте видели како ће изгледати ваша сопствена етикета.
