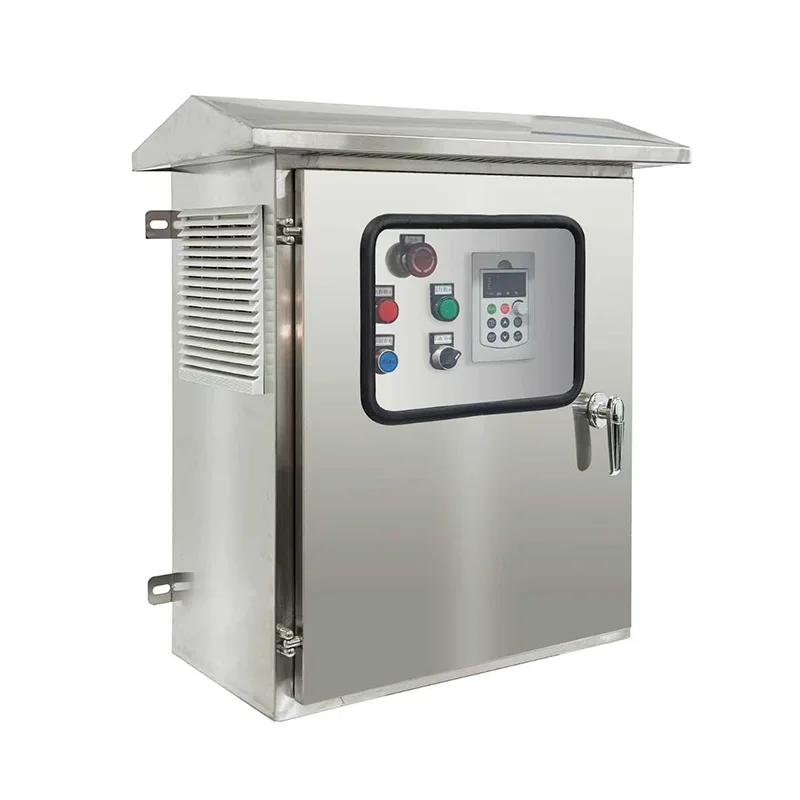

Инвертерски ормар за соларно пумпање

Смештен у робусни подни челични орман са ИП54 или више, овај инвертерски систем интегрише комплетан ланац конверзије снаге — ДЦ улазну заштиту, више МППТ улазних канала, степен погона са променљивом фреквенцијом, филтрирање излаза наизменичне струје и свеобухватни системски контролер — све претходно ожичено и фабрички тестирано за брзу примену на терену. Снаге се крећу од 2,2кВ до преко 250кВ, подржавају монофазне и трофазне АЦ пумпе на стандардним напонима. Напредни МППТ алгоритам постиже >99% ефикасности праћења, динамички прилагођавајући брзину мотора у реалном времену како се сунчево зрачење мења током дана, обезбеђујући максималну дневну испоруку воде. Опција хибридног улаза прихвата резервно напајање из мреже наизменичне струје или дизел генератора, аутоматски се пребацује да би одржала излаз воде током периода облачности или ноћног рада. Интегрисана заштита система покрива рад на суво, преоптерећење, пренапон, поднапон, губитак фазе и кратак спој, док аутоматска логика мировања и буђења заснована на минималном прагу снаге који је поставио корисник штити пумпу и панеле. ХМИ са графичким екраном осетљивим на додир приказује податке о снази, напону, протоку и енергији у реалном времену, са РС485 и опционим ГПРС/4Г/Ви-Фи интерфејсима који омогућавају даљинско праћење и интеграцију у СЦАДА или ИоТ платформе преко Модбус-а. Све компоненте напајања су смештене у клима-контролисаном ормару са хлађењем филтрираним принудним ваздухом, заштитом од пренапона и потпуном усклађеношћу са важећим ИЕЦ и локалним стандардима мреже.

2. Идеалне апликације

Дизајниран за поуздано, током целе године водоснабдевање где је напајање мреже непоуздано или одсутно, инвертерски ормар за соларно пумпање обезбеђује аутономну, ненадзирану контролу пумпе за пољопривредне, комуналне и индустријске системе воде.

Пољопривредно наводњавање и пољопривреда

Шеме великих размера наводњавања, системи за храњење кап по кап и операције са централним окретањем на удаљеним пољопривредним површинама су идеални кандидати. Инвертер покреће трофазне пумпе велике снаге директно из соларних низова, испоручујући максимални проток током вршних сати сунчеве светлости — управо када је културама најпотребнија вода. Хибридна улазна способност омогућава беспрекорну резервну копију мреже или генератора током критичних фаза раста. Без батерија за одржавање и спољне инсталације отпорне на временске услове, фармери имају користи од значајно смањених трошкова енергије и оперативних трошкова у односу на пумпање дизела.

Заједница и општинско водоснабдевање

Рурална села, удаљена насеља и општинске службе за водоснабдевање могу применити пумпање бушотина на соларни погон за испоруку чисте воде за пиће. Аутоматски рад претварача — почиње при изласку и зауставља се при заласку сунца или када је резервоар пун — елиминише потребу за свакодневним присуством руковаоца. Даљинско праћење преко ГПРС/4Г омогућава надлежнима за воду да прате статус пумпе, излаз воде и здравље система из централне контролне собе, смањујући скупе посете локацији. Чврста конструкција ормарића штити од прашине, инсеката и сезонских временских екстрема.

Заливање стоке и удаљеног ранча

Станице за говеда, фарме оваца и операције испаше на даљину које се шире широм широких области захтевају поуздану испоруку воде у резервоаре и корита. Инвертер се повезује директно на пумпе за бушотине, елиминишући логистику дизел генератора и трошкове испоруке горива. Пумпање на соларни погон природно се усклађује са летњом потражњом када потрошња воде за животиње достиже врхунац. Заштита од рада на суво аутоматски паузира рад пумпе ако ниво воде опадне, спречавајући скупо прегоревање мотора у бушотини.

Индустријска прерада воде и отпадне воде

Рудници, каменоломи и индустријска постројења на локацијама ван мреже могу користити систем за снабдевање процесном водом, одводњавање или преливање отпадних вода. Робусна конструкција инвертера са филтрацијом прашине и активним хлађењем одговара тешким индустријским окружењима. Интеграција хибридног улаза са постојећим резервним генераторима обезбеђује непрекидан рад без обзира на временске услове.

Контрола дезертификације и еколошки пројекти

Пројекти садње дрвећа великих размера, рестаурације травњака и наводњавања пустиње ослањају се на доследну испоруку воде у удаљеним, негостољубивим срединама. Соларни инвертори за пумпање обезбеђују аутономан рад без логистике горива, са даљинским надзором који омогућава централизовано управљање вишеструким дисперзованим локацијама пумпи на огромним територијама.

3. Техничко дубоко роњење

Инвертерски ормар за соларно пумпање интегрише комплетну конверзију енергије, контролу и заштиту у стандардизовано, фабрички тестирано кућиште — смањујући инжењеринг на локацији, убрзавајући пуштање у рад и максимизирајући дугорочну поузданост.

Вишеканална МППТ и ДЦ архитектура улаза

Соларни низови су повезани са инвертором преко више независних МППТ улазних канала, сваки са наменским ДЦ осигурачима, уређајима за заштиту од пренапона и изолационим разводним апаратом смештеним у улазној секцији ормана. МППТ контролер континуирано скенира напон низа у широком опсегу (обично 460В–850ВДЦ за веће системе) да би лоцирао тачку максималне снаге, постижући >99% статичке ефикасности праћења. Двоструке или троструке МППТ конфигурације канала омогућавају жице са различитим оријентацијама, угловима нагиба или профилима сенчења да раде на свом индивидуалном оптималу, значајно повећавајући укупан дневни принос енергије у поређењу са дизајном са једним МППТ.

ДЦ-то-АЦ конверзија и драјвер са променљивом фреквенцијом

МППТ-регулисана ДЦ магистрала напаја степен погона са варијабилном фреквенцијом високих перформанси изграђен око шесте генерације ИГБТ модула и ДСП контроле велике брзине. Инвертер синтетизује синусоидни ПВМ излаз са подесивим напоном и фреквенцијом (0–50/60Хз или шире), омогућавајући контролу мотора са меким стартом без ударне струје — што је неопходно за заштиту намотаја потопљене пумпе. Напредна В/ф контрола са компензацијом клизања, повећањем обртног момента и кривама аутоматске оптимизације енергије одговара карактеристикама мотора у целом опсегу брзина. Филтрирање излаза — коришћењем пригушница за једносмерну струју, излазних пригушница и дВ/дт филтера по потреби — обезбеђује дугачке каблове између инвертера и бушотине пумпе без напрезања изолације мотора или струја лежајева.

Хибрид Повер Инпут Манагемент

Интегрисана функција аутоматског преноса и синхронизације прихвата помоћни АЦ улаз из мреже или дизел генератора. Системски контролер непрекидно упоређује доступну ПВ снагу са потребном радном снагом пумпе. Када сунчево зрачење падне испод прага који је дефинисао корисник, АЦ улаз аутоматски допуњује или замењује ПВ напајање — одржавајући излаз воде без прекида. Режими приоритета само за наизменичну струју, само за ПВ и хибридни режими приоритета се могу конфигурисати од стране корисника. ПВ режим приоритета максимизира коришћење соларне енергије док се наизменична струја користи само за покривање мањка, минимизирајући трошкове горива или електричне енергије.

Алгоритми заштите специфичних за пумпу

Уграђени контролер имплементира скуп заштита намењених пумпи које се не налазе у генеричким ВФД-овима. Детекција рада на суво прати струју мотора, фактор снаге и фреквенцију у реалном времену, идентификујући карактеристичан потпис ниског оптерећења пумпе без пуњења или пумпе која ради на суво у року од једне секунде од детекције, а затим покреће рутину аутоматског искључивања и покушаја поновног покретања са временским ограничењем. Заштита од минималне снаге спречава неефикасан рад при малим брзинама који троши воду без продуктивног пумпања. Режим спавања се укључује када расположива соларна енергија падне испод прага буђења који је поставио корисник, улазећи у стање праћења ниске снаге и аутоматски се наставља када се зрачење врати. Детекција пуне воде са пловкастог прекидача на нивоу резервоара или улаза претварача притиска зауставља пумпу како би се спречило преливање, независно од дневног соларног циклуса.

Кабинетско инжењерство и заштита животне средине

Подни ормарић је направљен од поцинкованог челичног лима са завршном обрадом премазаном прахом отпорном на временске услове, постижући ИП54, ИП55 или ИП65 оцене у зависности од спецификације модела. Ормар је подељен на функционалне одељке — ДЦ улаз, конверзија енергије, контрола и излаз наизменичне струје — са вратима са шаркама, заптивачима која омогућавају приступ свим компонентама које се могу сервисирати. Филтрирани систем хлађења принудним ваздухом са вентилаторима променљиве брзине контролисане температуре одржава оптималан унутрашњи амбијент за енергетску електронику. Усисници ваздуха користе високоефикасне филтере погодне за прашњава пољопривредна окружења; Тропске верзије додају конформни премаз на свим ПЦБ-има за регионе са високом влажношћу. Интегрисани термостатски контролисани грејачи против кондензације су доступни за примену у хладној клими.

Контрола, ХМИ и даљинско повезивање

ХМИ у боји са екраном осетљивим на додир монтиран на вратима пружа преглед статуса система укључујући ПВ улазну снагу, брзину мотора, излазни напон, фреквенцију, дневни принос енергије и кумулативну испоруку воде (израчунато на основу криве пумпе или улазног мерача протока). Подешавања параметара су заштићена лозинком са више нивоа приступа. Стандардни комуникациони интерфејси укључују РС485 (Модбус РТУ) за СЦАДА интеграцију, са опционим ГПРС, 4Г, Ви-Фи или Етхернет модулима за даљински надзор заснован на облаку. Платформа омогућава даљинско покретање/заустављање, промене параметара, потврду аларма и евидентирање података — омогућавајући једном оператеру да управља десетинама дисперзованих пумпних места.

4. Често постављана питања

П1: Које врсте пумпи и величине мотора може да покреће овај инвертер?

Систем подржава трофазне индукционе моторе на наизменичну струју и синхроне моторе са трајним магнетима у конфигурацијама потопљених и површинских пумпи. Снаге се крећу од 2,2 кВ до преко 250 кВ. Уобичајене примене укључују пумпе за дубоке бушотине, хоризонталне центрифугалне пумпе и турбинске пумпе. Помоћи ћемо вам да ускладите капацитет претварача са подацима на натписној плочици вашег мотора пумпе.

П2: Да ли систем захтева батерије?

Не. Инвертер покреће пумпу директно са соларних панела, без потребе за батеријом. Вода се пумпа током сунчаних сати и складишти у резервоару, резервоару или резервоару - што је далеко исплативије од складиштења електричне енергије у батеријама. Ако је потребно 24-часовно снабдевање водом, опциони хибридни АЦ улаз може укључити напајање из мреже или генератора током мрака.

П3: Колико соларних панела ми је потребно и како су повезани?

Конфигурација панела је одређена снагом ваше пумпе, циљном дневном запремином воде и локалним сунчевим зрачењем. Опсег напона МППТ претварача (обично 460–850 ВДЦ за трофазне системе) дефинише дужину низа серије. Наши инжењери продаје ће израчунати величину низа и конфигурацију низова на основу једноставног упитника за локацију. Ормар укључује одељак за комбиновање једносмерне струје са осигураним улазима, што поједностављује ожичење низа.

П4: Шта се дешава у облачним данима или током периода слабе сунчеве светлости?

Инвертер успорава мотор пумпе како се соларна енергија смањује, одржавајући континуиран, али смањен проток воде. Ако снага падне испод минималног прага који је поставио корисник, систем улази у режим мировања и периодично проверава да ли је опорављено зрачење. Ако је систем опремљен опцијом АЦ хибридног улаза, напајање из мреже или генератора аутоматски допуњује или замењује соларну енергију током периода ниског зрачења.

П5: Која заштита постоји за пумпу?

Свеобухватни алгоритми заштите покривају рад на суво, преоптерећење, прекомерну струју, пренапон, поднапон, губитак фазе, кратак спој и превисоку температуру. Детекција рада на суво је посебно критична за апликације у бушотинама; Контролер идентификује стање ниског оптерећења типично за суву пумпу у року од неколико секунди и искључује се пре него што дође до оштећења мотора, а затим покреће аутоматски временски циклус поновног покретања.

П6: Може ли се претварач инсталирати на отвореном?

Да. Ормар има ИП54, ИП55 или ИП65 у зависности од спецификације и дизајниран је за сталну инсталацију на отвореном. Укључује филтрирану вентилацију, заптивене заптивке на вратима и премаз отпоран на УВ зрачење. За екстремна окружења, доступне су додатне опције као што су надстрешнице за сунцобран, побољшана филтрација прашине и унутрашњи грејачи против кондензације.

П7: Како се систем надгледа и контролише на даљину?

Стандардни РС485 Модбус РТУ омогућава локалну СЦАДА или ХМИ интеграцију. Опциони ГПРС/4Г, Ви-Фи или Етхернет модули омогућавају даљинско праћење засновано на облаку преко веб портала или мобилне апликације. Можете видети статус у реалном времену, примати обавештења о алармима, преузимати историјске податке и даљински подешавати параметре. Ово је посебно вредно за локације на дисперзованом географском подручју.

П8: Какво одржавање је потребно за кабинет?

Рутинско одржавање је минимално: тромесечно чишћење или замена филтера за ваздух, визуелни преглед кабловских прикључака и заптивки врата, и годишња провера функционалности заштитних уређаја. Дизајн ормана са предњим приступом значи да се све компоненте — осигурачи, контактори, контролне штампане плоче и енергетски модули — могу досећи без уклањања кућишта.

5. Регионална пољопривредна управа — Соларно наводњавање великог обима

Позадина

Државни орган за развој пољопривреде у полусушном региону подсахарске Африке планирао је да замени пумпе за наводњавање на дизел соларном енергијом у више пољопривредних задруга. Пројекат је имао за циљ 20 бушотина распоређених на широком географском подручју, од којих свака снабдева водом за хортикултуру наводњаване кап по кап и ратарске усеве. Логистика дизел горива је чинила преко 60% оперативних трошкова, а кварови генератора често су прекидали наводњавање током критичних периода раста.

Тхе Цхалленге

Свака локација представљала је сличан профил: постојећу трофазну потопну бушотинску пумпу од 15кВ до 45кВ, удаљену локацију без мрежне везе и сушну сезону која се тачно поклопила са вршном сунчевом зрачењем. Захтеви власти били су:

●  Нулта зависност од батерије да би се минимизирали капитални трошкови и трошкови замене

●  Могућност испоруке максималне количине воде током подневних сати када је евапотранспирација усева била највећа

●  Заштита за скупе потопљене пумпе од рада на суво у бушотинама са променљивим издавањем воде

●  Удаљено централизовано праћење свих 20 сајтова из регионалног седишта

●  Робусна конструкција да издржи прашину током целе године, сезонске кише и температуре околине које достижу 45°Ц

Зашто инвертерски ормари за соларно пумпање?

Инвертерско решење у стилу кабинета је изабрано због његове потпуно интегрисане, претходно тестиране испоруке. Сваки ормар је стигао на локацију унапред ожичен са ДЦ улазном заштитом, МППТ модулима, ВФД погонским степеном, излазним филтрирањем и системским контролером — захтевајући само везу са ПВ низом и каблом пумпе за пуштање у рад.

Вишеканални МППТ омогућио је да се соларни низ сваке локације подели на низове благо оријентисане на исток и запад, продужавајући ефективне сате пумпања изван конфигурације чистог југа. Опција хибридног улаза наизменичне струје специфицирана је за две највеће локације, омогућавајући малом резервном генератору да се допуни током продужених облачних периода или за повремено ноћно наводњавање.

Најважније је то што је заштита од рада на суво, специфична за пумпу, дала поверење надлежним органима да ће њихове постојеће бушотинске пумпе - значајан потопљени трошак - бити заштићене. Аутоматска логика спавања и буђења значила је да није било потребно свакодневно присуство оператера; систем је аутоматски стартовао у зору и стао када су резервоари за складиштење сигнализирали да су пуни.

Деплоимент

Двадесет инвертерских ормара за соларно пумпање у распону од 18,5 кВ до 45 кВ распоређено је у пољопривредним заједницама које сарађују. Сваки кабинет је укључивао двоструке МППТ канале, опцију хибридног АЦ улаза на две највеће јединице и интегрисани ГПРС даљински надзор повезан са централном СЦАДА платформом власти. Инсталацију и пуштање у рад обавио је локални електро извођач током тромесечног периода суве сезоне. Постојеће бушотинске пумпе су задржане и директно повезане на нове инверторе.

Резултати

●  Трошкови дизел горива на 20 локација пали су на скоро нулу, уз помоћ резервног генератора за мање од 2% укупних годишњих радних сати.

●  Обим испоруке воде одговара или премашује основну линију пумпања дизела, са продуженим МППТ прозором који додаје приближно 1,5 додатних ефективних сати пумпања дневно.

●  Ниједан квар мотора пумпе није се десио у првих 18 месеци рада, што је заслужно за контролу меког покретања и заштиту од рада на суво.

●  Инжењери надлежних институција су надгледали свих 20 сајтова са једне контролне табле, примајући аутоматска СМС обавештења о било каквом квару, значајно смањујући трошкове посете сајту.

●  Успех ове почетне примене довео је до тога да надлежни органи доделе средства за додатних 35 кабинетских система у следећој фази, проширујући соларно наводњавање на нове пољопривредне заједнице.
