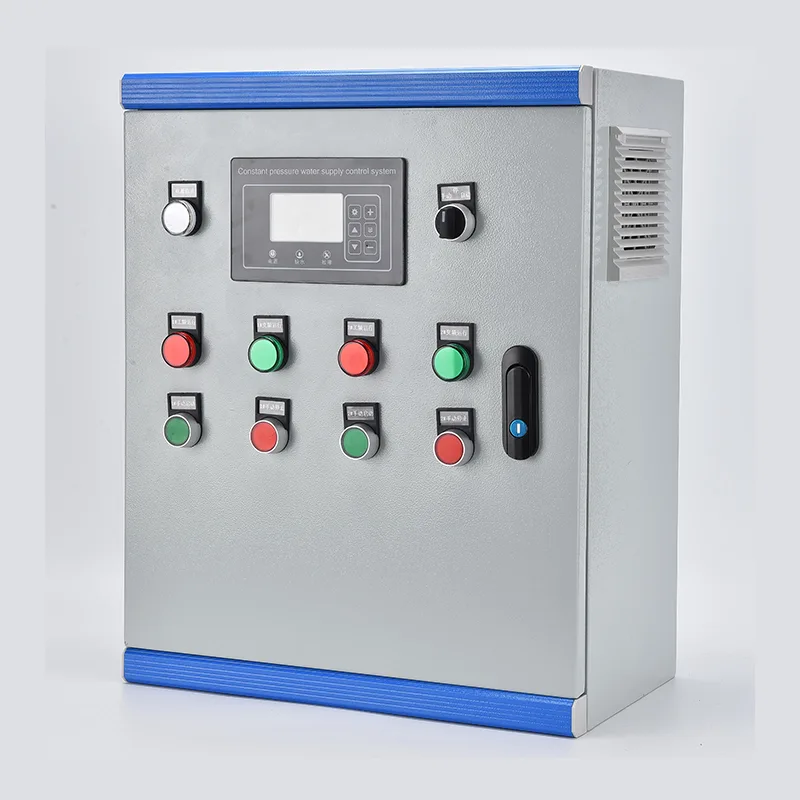

Контролни ормарић за довод воде под сталним притиском интегрише ВФД, ПЛЦ или наменски контролер пумпе, улазне прекидаче, излазне контакторе по пумпи, управљачки трансформатор и интерфејс трансмитера притиска у једно самостојеће кућиште. Називне снаге се крећу од 0,75 кВ до 400 кВ на 380–480 В трофазни. Сензор притиска на главном заглављу доводи сигнал од 4–20 мА у контролер, који континуирано упоређује стварни притисак са кориснички дефинисаном задатом вредности и подешава ВФД излазну фреквенцију преко ПИД петље да би одржао регулацију унутар ±0,02 МПа. У системима са више пумпи, водећа пумпа ради под ВФД контролом, док се пумпе са кашњењем покрећу или искључују како потражња варира. Ваге ротације раде сатима на свим пумпама. Заштита покрива рад на суво, преоптерећење, губитак фазе, кратки спој и надпритисак. ХМИ екран осетљив на додир на вратима приказује системски притисак, статус пумпе, фреквенцију, евиденцију грешака и податке о енергији. Комуникација преко Модбус РТУ/ТЦП или опционог 4Г цлоуд гатеваи-а омогућава даљински надзор и СЦАДА интеграцију. Кућиште је израђено од поцинкованог челика са прашкастим премазом, оцењеног стандардом ИП54 или до ИП65 за спољашњу употребу.
Тамо где притисак воде мора да остане конзистентан упркос промени потражње, орман за контролу снабдевања водом под сталним притиском замењује гравитационо складиштење и пумпање са фиксном брзином аутоматизованом контролом која одговара потребама.
Градске водоводне мреже доживљавају велике промене притиска између вршних сати и периода слабог протока током ноћи. Ормар одржава константан притисак на одређеним тачкама мреже модулацијом брзине пумпе и степена, елиминишући падове и пренапоне који оптерећују спојеве цеви и стварају притужбе на сервис. За станице за повишење притиска дуж дугих преносних мрежа, ПИД петља се прилагођава променљивом узводном притиску и променљивом низводном одводу.
Стамбене куле, хотели и пословни блокови захтевају поуздан притисак на горњим спратовима. Ормар са константним притиском са више вертикалних вишестепених пумпи аутоматски прилагођава излаз у складу са захтевима заснованим на попуњености – нижи у подне, виши током јутарњих и вечерњих шпица. Систем уклања потребу за гломазним кровним резервоарима заједно са њиховим структуралним оптерећењем, ризиком од легионеле и захтевима за приступ одржавању.
Постројења за производњу, постројења за прераду хране и електране захтевају процесну воду под строго контролисаним притиском. Ормар снабдева расхладни торањ, линије за испирање, напајање котла и кола производне воде са прецизношћу регулације која одговара потребама процеса. Контрола заснована на ВФД елиминише губитак енергије и хабање вентила повезано са пригушивањем.
Системи великих размера за капање, прскалице и системи са централним окретањем захтевају променљив проток при стабилном притиску у зонама поља са различитим карактеристикама емитера. Ормар управља вишеструким конфигурацијама пумпи, укључујући потопљене бушотине и хоризонталне бустер пумпе, аутоматски усклађујући излаз са бројем отворених зона за наводњавање. Уграђена заштита од рада на суво штити пумпе током промене нивоа изворишне воде.
Сеоски системи и удаљена насеља имају користи од аутоматизованог управљања притиском које замењује ручни рад пумпе. Интегрисан са сензором нивоа резервоара за складиштење, орман се аутоматски покреће и зауставља како би одржао напуњеност резервоара док потрошачима испоручује константан притисак. Даљински надзор преко 4Г омогућава једном оператеру да управља вишеструким разбацаним станицама са мобилног телефона или централне СЦАДА-е.
Одмаралиштима и објектима за слободно време са зградама распоређеним по целој локацији потребан је једнак притисак за собе за госте, кухиње, вешерај и уређење. Ормар управља више пумпи како би задовољио вршне јутарње и вечерње потражње, док истовремено смањује енергију током сати ван шпица, при чему је систем углавном у режиму мировања преко ноћи.
Контролни ормарић за довод воде под сталним притиском комбинује ВФД контролу брзине, секвенцирање пумпи засновано на ПЛЦ-у и свеобухватну заштиту у једно фабрички састављено кућиште, пружајући аутономно управљање притиском за инсталације од једне до више пумпи.
Предајник притиска на главној одводној цеви претвара притисак воде у аналогни сигнал од 4–20 мА. Контролер покреће дигитални ПИД алгоритам: пропорционално појачање одређује колико агресивно систем реагује на одступање притиска, интегрално време елиминише помак у стабилном стању, а пригушење деривата потискује прекорачење током наглих промена протока. ПИД излаз директно поставља референцу фреквенције ВФД-а, прилагођавајући брзину пумпе тако да одговара захтевима у реалном времену. Типична тачност регулације се држи унутар ±0,02 МПа када се једном подеси на специфичне карактеристике система — дужину цеви, криву пумпе и запремину посуде под притиском.
Када потражња премаши капацитет једне ВФД пумпе, контролер покреће додатне пумпе. Водећа пумпа ради под ВФД контролом. Ако достигне максималну фреквенцију, а притисак и даље пада испод задате вредности, контролер преноси ову пумпу на рад са фиксном брзином преко свог бајпас контактора и покреће пумпу са кашњењем под ВФД контролом. Како потражња опада и ВФД достигне минималну фреквенцију са притиском изнад задате вредности, лаг пумпе се одбацују једна по једна и водећа пумпа се враћа на контролу променљиве брзине. Ово осигурава да само једна пумпа ради променљивом брзином у било ком тренутку док друге раде фиксном брзином близу своје најбоље тачке ефикасности.
Да би равномерно распоредио хабање, контролер ротира ознаку водеће пумпе на основу кумулативних радних сати или броја стартова. Пумпа са најнижим сатима постаје следећа водећи када се покрене ротација, што се дешава у условима ниског протока како би се избегао поремећај притиска. Пумпа која је искључена ради одржавања је искључена из ротације преко дигиталног улаза, а контролер прераспоређује дужност на преостале пумпе.
Током периода нулте потражње — преко ноћи у комерцијалним зградама, на пример — ВФД на крају достигне своју минималну фреквенцију док се притисак држи на задатој тачки. Након конфигурабилног одлагања, контролер улази у режим мировања и зауставља све пумпе. Мали резервоар са мембраном одржава притисак у систему током спавања. Када притисак падне до прага буђења, контролер поново покреће водећу пумпу и повећава се да би повратио притисак. Овај циклус спречава пумпе да раде против затвореног вентила током дужег периода, штедећи енергију и штитећи пумпу од прегревања.
Контролер пружа заштиту специфичне за пумпу изван стандардног преоптерећења мотора. Детекција рада на суво користи или дигитални улаз из сонде за ниво бушотине или детекцију испод струје мотора. Искључивање прекомерног притиска са аутоматским ресетовањем спречава оштећење цеви ако се вентил изненада затвори. Брзи циклус закључавања ограничава број покретања на сат да би заштитио намотаје мотора. Губитак фаза и праћење редоследа фаза спречавају механичка оштећења услед обрнутог окретања. Сви догађаји путовања су временски означени и ускладиштени у евиденцији грешака, са подесивим бројем покушаја аутоматског ресетовања пре него што закључавање захтева интервенцију оператера.
ВФД је изабран за рад пумпе са променљивим обртним моментом са оценом преоптерећења од 110% током 60 секунди. Могућност летећег покретања омогућава беспрекорно поновно покретање у пумпи за искакање без окидања на прекомерну струју. Програмирање прескакања фреквенције избегава механичке резонантне опсеге. Аутоматска оптимизација енергије смањује струју магнетизације мотора при малом оптерећењу, штедећи додатну енергију када пумпа ради испод пуне брзине. Уграђена пригушница ДЦ везе и РФИ филтер минимизирају убризгавање хармонијске струје у напајање.
Екран у боји осетљив на додир монтиран на вратима обезбеђује системски притисак и задату тачку у реалном времену, статус појединачне пумпе, кумулативне сате рада и број покретања по пумпи, активне аларме са историјом грешака и приступ параметрима заштићеним лозинком. Ручна контрола надјачавања подржава активности пуштања у рад и одржавања.
Стандардни РС485 Модбус РТУ се повезује на СЦАДА или телеметријску опрему. Опциони 4Г или Етхернет клауд гатеваи омогућава даљински приступ преко веб претраживача или апликације за паметни телефон, испоручујући притисак у реалном времену, статус пумпе, потрошњу енергије и обавештења о аларму. Оператери могу даљински да подешавају подешене вредности притиска за специфичне системске захтеве.
Подни ормарић користи 1,5–2,0 мм поцинковани челични лим са УВ отпорним премазом у праху. ИП54 је стандард за унутрашње пумпне собе. ИП55 или ИП65 је доступан за спољашња окружења и окружења за третман воде. Филтрирана принудна вентилација са термостатском контролом вентилатора одржава унутрашњу температуру унутар радног опсега ВФД-а. За тропске или пустињске инсталације на отвореном, могу се навести надстрешница за сунцобран и грејач против кондензације. Улаз кабла се врши кроз уводне плоче у постољу ормана. Ормар је дизајниран и израђен према ИЕЦ 61439-1/2, са свим компонентама са ЦЕ ознаком и доступним регионалним сертификатима.
П1: Како кабинет одржава константан притисак?
Сензор притиска на главном колектору воде континуирано мери притисак у систему и шаље сигнал од 4–20 мА контролору. ПИД алгоритам контролера упоређује стварни притисак са циљем који је поставио корисник. Ако притисак падне, повећава излазну фреквенцију ВФД-а да би се убрзала пумпа. Ако притисак расте, то успорава пумпу. Ова регулација затворене петље ради континуирано, типично одржавајући притисак унутар ±0,02 МПа задате вредности.
П2: Колико пумпи може да контролише један ормарић за контролу водоснабдевања са сталним притиском?
Стандардне конфигурације подржавају 1 до 6 пумпи, при чему су 2 или 3 пумпе најчешћа примена. У системима са више пумпи, један ВФД покреће пумпу са променљивом брзином, док додатне пумпе покрећу фиксну брзину како потражња расте. Сва логика секвенцирања пумпе, промена и промене грешке је уграђена у контролер.
П3: Која је разлика између овог ормарића и инсталирања засебних ВФД-а на сваку пумпу?
Ормар испоручује комплетан контролни систем — логику секвенцирања пумпе, ПИД петљу притиска, аутоматску промену, промену грешке, функцију спавања/будјења и један кориснички интерфејс — све је претходно ожичено и фабрички тестирано. Појединачни ВФД не могу да координирају рад више пумпи без значајног спољног инжењеринга.
П4: Може ли систем да ради са или без резервоара за складиштење?
И једно и друго. У апликацији за пуњење резервоара, контролер одржава системски притисак док сензор нивоа у резервоару даје ауторитет за покретање/заустављање. У директној главној конфигурацији, контролер одржава притисак у линији директно на дистрибутивним цевоводима, модулишући брзину пумпе како би одговарао захтевима потрошача без резервоара за складиштење.
П5: Који типови пумпи су компатибилни?
Ормар контролише стандардне трофазне асинхроне моторе који се користе у потопљеним пумпама за бушотине, вертикалним вишестепеним пумпама, центрифугалним пумпама са хоризонталним крајњим усисом и инлине пумпама за повишење притиска, преко 380–480 В, 50/60 Хз. Мотори са трајним магнетом се такође могу покретати са компатибилним ВФД-овима.
П6: Који опсег снаге је доступан?
Стандардне конфигурације покривају од 0,75 кВ до 400 кВ. Димензија кабинета је заснована на броју пумпи, струји пуног оптерећења мотора сваке пумпе и нивоу грешке на локацији. Наши инжењери ће изабрати ВФД, контакторе, прекидаче и систем сабирница из података о вашој пумпи.
П7: Које опције даљинског надзора су доступне?
Стандардни РС485 Модбус РТУ се повезује на СЦАДА локације. Опциони 4Г или Етхернет гејтвеји се повезују са платформом у облаку, обезбеђујући приступ преко веб претраживача или апликације за паметне телефоне притиску у реалном времену, статусу пумпе, потрошњи енергије, алармима о грешкама и историјским подацима. СМС или апликација пусх обавештења упозоравају оператере на грешке.
П8: Какво одржавање је потребно за кабинет?
Месечна провера заптивки врата и вентилационих филтера. Тромесечна провера прекида напајања. Годишњи функционални тест сигурносних уређаја и алтернациона логика. ВФД вентилатори за хлађење и кондензатори ДЦ везе имају век трајања од 5-10 година и могу се заменити. Предајник притиска треба калибрисати сваке године.
П9: Како овај систем штеди енергију у поређењу са традиционалним пумпањем?
Пумпа константне брзине са пригушним вентилом троши енергију пумпањем против вештачког ограничења. ВФД директно усклађује брзину пумпе са захтевом. Пошто се снага пумпе повећава са коцком брзине, пумпа са 80% брзине црпи отприлике 50% енергије при пуној брзини. Са режимом мировања током периода нулте потражње, инсталације обично постижу смањење енергије од 20% до 40%.
Општинска управа за водоснабдевање у великом азијском граду управљала је са преко 80 секундарних пумпних станица за снабдевање водом које опслужују високе стамбене заједнице. Свака станица је снабдевала од 200 до 800 станова у стубовима од 18 до 35 спратова. Постојећа опрема је старила — неке станице су користиле кровне резервоаре са допуном са плутајућим вентилом, друге су користиле пумпне сетове са фиксном брзином са вентилима за смањење притиска. Градска влада је наложила надоградњу како би се побољшао квалитет притиска, уклонили кровни резервоари на јавним здравственим теренима и смањила потрошња енергије за пумпање.
Свака бустер станица је опслуживала торањ са посебним профилом потражње: оштри јутарњи и вечерњи врхунци, умерена дневна потражња и скоро нула протока преко ноћи. Постојеће пумпе са фиксном брзином радиле су пуним капацитетом без обзира на потражњу, испуштајући вишак притиска кроз вентиле за смањење притиска. Ово је трошило значајну енергију док ствара топлоту и буку у пумпним просторијама. Кровни резервоари су морали да се уклоне како би се испунили нови здравствени прописи, а власти су захтевале да све нове станице пријаве податке централној СЦАДА платформи. Физички простор је такође био скучен — већина пумпних просторија је преуређена у подрумске просторе са ограниченом висином плафона и ограниченим приступом.
Након успешног пилотирања на три станице, власт је одабрала фабрички конструисане ормане за константан притисак. Једно кућиште садржало је ВФД, контролер, излазне контакторе за три вертикалне вишестепене пумпе, интерфејс за притисак и ХМИ екран осетљив на додир — што одговара отиску старог панела. ПИД контрола притиска је омогућила да се вентили за смањење притиска у потпуности уклоне. Водећа пумпа је мењала брзину како би одговарала захтевима, са додатним пумпама које се постављају по потреби. Преко ноћи, систем је спавао, притисак је држала мала посуда са дијафрагмом.
Притисак воде у становима на горњим спратовима се стабилизовао на регулаторном минимуму без обзира на потражњу, без вишка притиска на нижим спратовима који је узроковао стари систем. Потрошња енергије је мерена по станици и преношена је СЦАДА-и надлежних органа преко Модбус-а, дајући оператерима видљивост у реалном времену и могућност да даљински подесе подешене вредности притиска за специфичну висину сваког торња.
Инсталирана су 32 ормана под сталним притиском у првој фази током 18 месеци. Сваки ормар је унапред учитан са подацима о пумпи и подешеним вредностима притиска усклађеним са одређеним торњем. Пуштање у рад на лицу места повезаног главног напајања, каблова мотора пумпе и трансмитера притиска — обично се обавља за један дан по станици.
● Жалбе становника горњих спратова у 32 заједнице пале су на нулу у року од три месеца од пуштања у рад.
● Потрошња енергије пумпе пала је у просеку за 35% у поређењу са претходном основном линијом фиксне брзине, премашивши циљ власти од 25%.
● Кровни резервоари су повучени и уклоњени, чиме су елиминисани повезани трошкови одржавања и усклађености са квалитетом воде.
● Оперативни тим од две особе сада даљински управља свим 32 станице из централне СЦАДА-е.
● Надлежни орган је стандардизовао орман за стални притисак за преосталих 50 станица, а друга фаза је тренутно у току.
